Експансионал рама трубопроводы (верхний) — HITACHI ZX35U-2

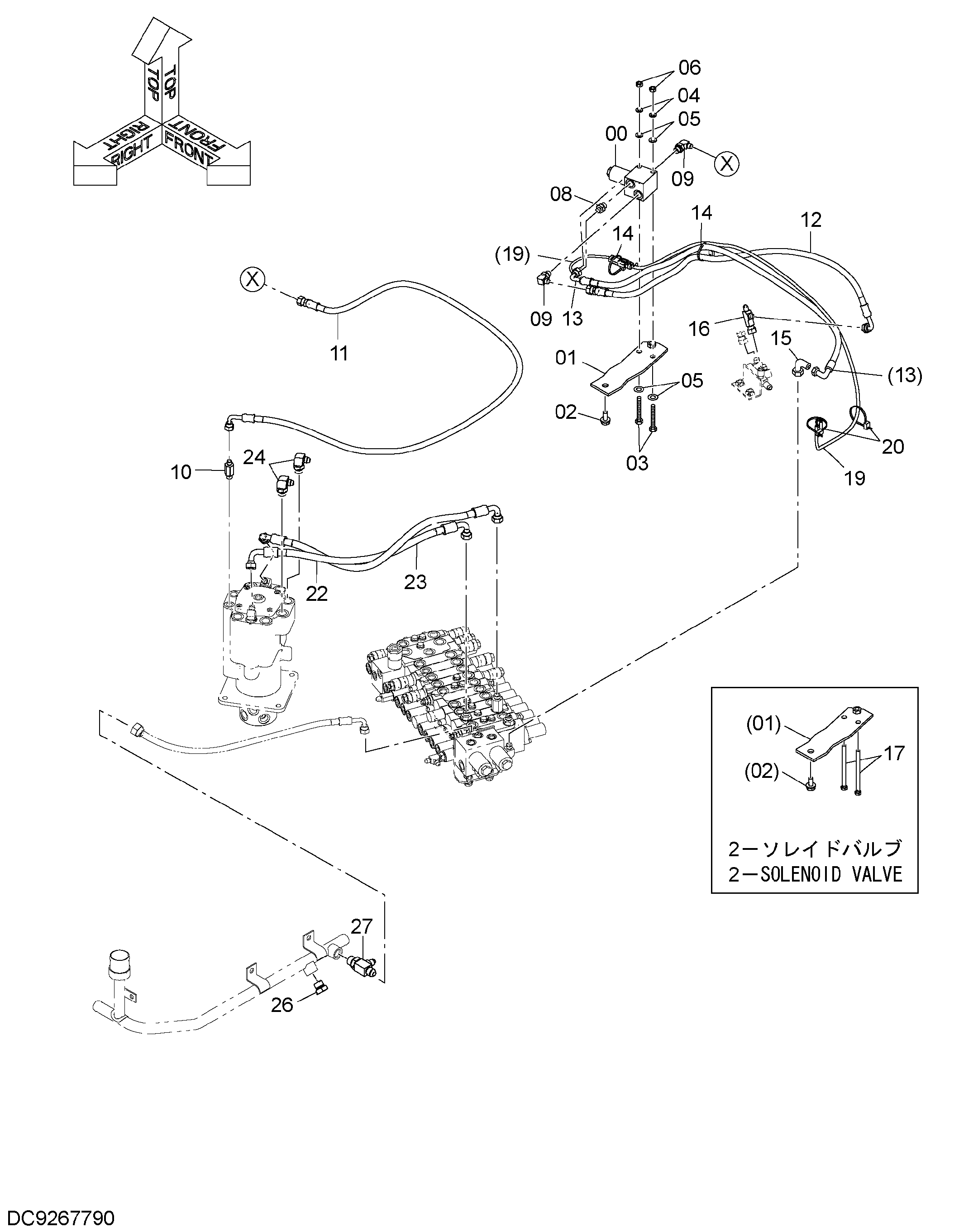

Заводская схема «Експансионал рама трубопроводы (верхний)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614657 | Электромагнитный клапан | 1 |
| 01 | 9761874 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 1 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J900870 | Болт | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | M500807 | Гайка | 2 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4270517 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4647056 | Шланг | 1 |
| 12 | 4614932 | Шланг | 1 |
| 13 | 4659358 | Шланг | 1 |
| 14 | 4055312 | Ленточный зажим | 2 |
| 15 | 4346096 | Унион S | 1 |
| 16 | 4252786 | Тройник | 1 |
| 17 | J900804 | Болт | 2 |
| 19 | 4647298 | Жгут проводов | 1 |
| 20 | 4055312 | Ленточный зажим | 2 |
| 22 | 4653328 | Шланг | 1 |
| 23 | 4653329 | Шланг | 1 |
| 24 | A885003 | Пробка | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A885004 | Пробка | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4303003 | Тройник | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
