Стрела детали — HITACHI ZX35U-2

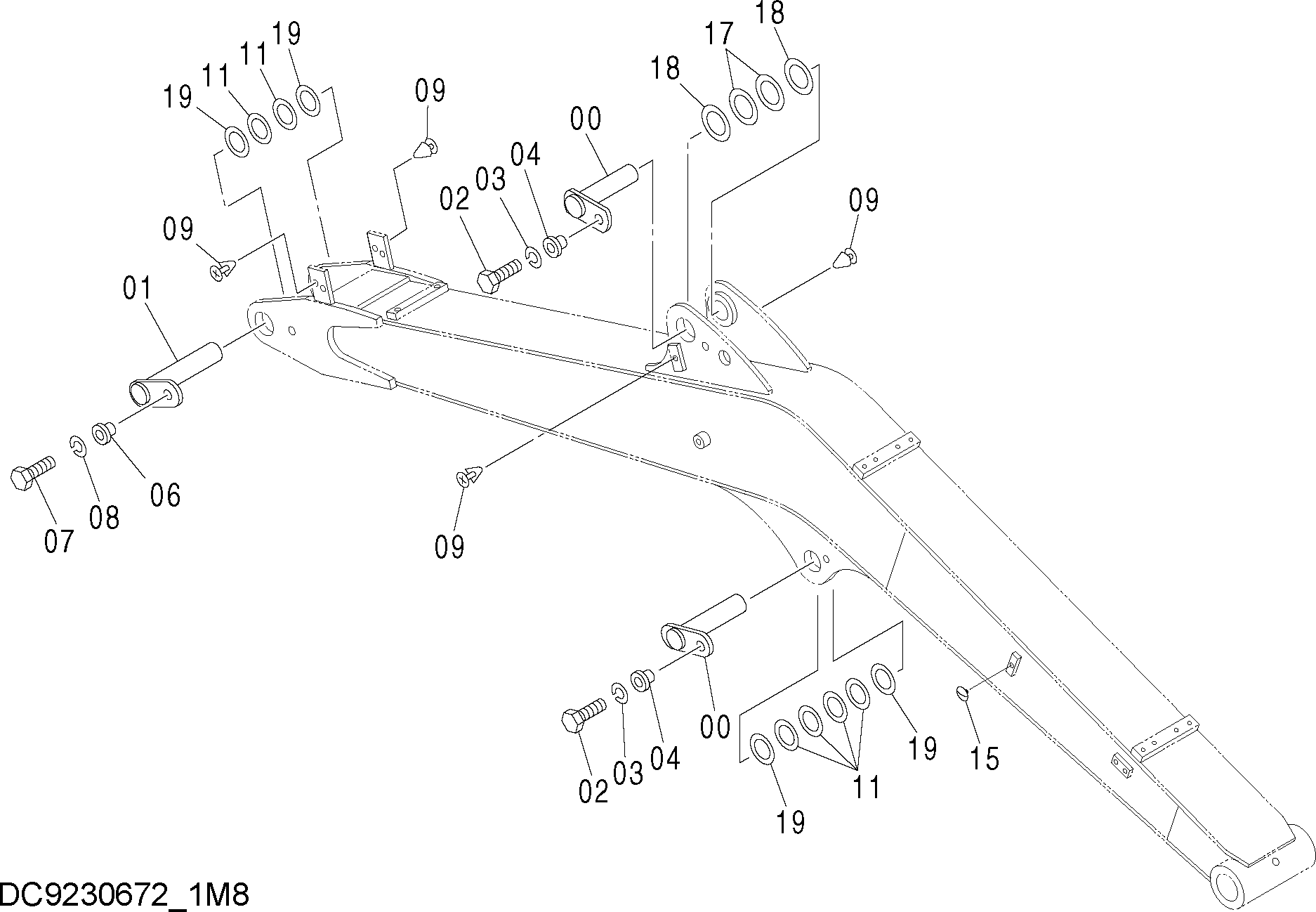

Заводская схема «Стрела детали» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758095 | Палец | 2 |
| 01 | 9758093 | Палец | 1 |
| 02 | J901435 | Болт | 2 |
| 03 | A590914 | Пружинная шайба | 2 |
| 04 | 4339355 | Втулка | 2 |
| 06 | 4349716 | Втулка | 1 |
| 07 | J901645 | Болт | 1 |
| 08 | A590916 | Пружинная шайба | 1 |
| 09 | 4288579 | Пробка | 6 |
| 11 | 4354256 | Регулировочная шайба 0.5mm | 6 |
| 15 | 4484294 | Пробка | 3 |
| 17 | 4377897 | Регулировочная шайба 0.5mm | 4 |
| 18 | 4377899 | Регулировочная шайба 0.5mm | 2 |
| 19 | 4377449 | Упорная пластина 1.0mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
