Пилотные гидролинии (2-2) — HITACHI ZX35U-2

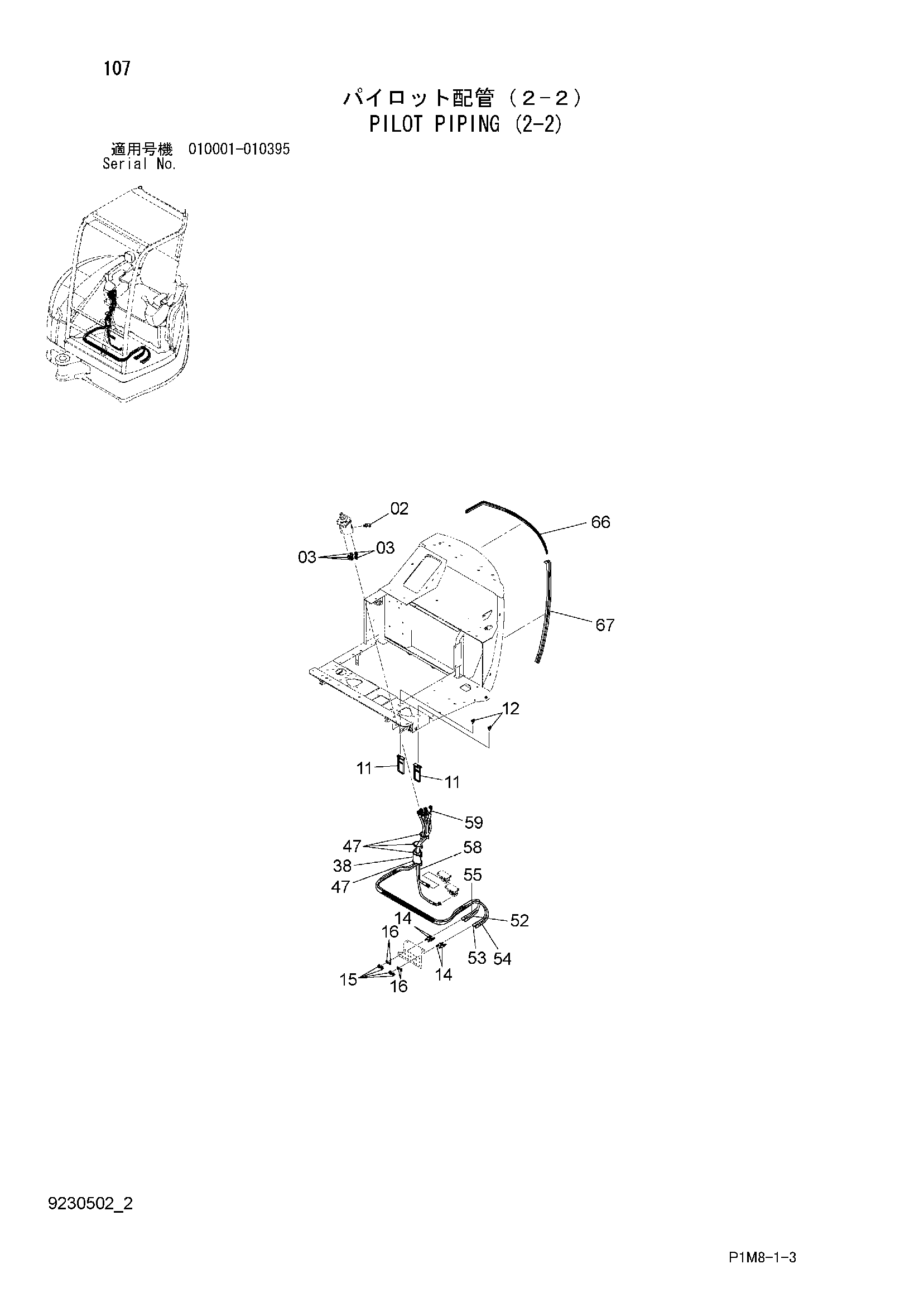

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852322 | Угловой штуцер | 1 |
| 02 | 4652861 | Фильтр | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 8093629 | Направляющая шланг | 2 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Плоская шайба | 1 |
| 14 | 4409739 | Адаптер | 4 |
| 15 | J950012 | Гайка | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 38 | 4484505 | Сиденье резиновый | 1 |
| 47 | 4055312 | Ленточный зажим | 4 |
| 52 | 4627123 | Шланг (R1) | 1 |
| 53 | 4627124 | Шланг (R2) | 1 |
| 54 | 4627125 | Шланг (R3) | 1 |
| 55 | 4627126 | Шланг (R4) | 1 |
| 58 | 4627136 | Шланг (RT) | 1 |
| 59 | 4627137 | Шланг (RP) | 1 |
| 66 | 4651343 | Резиновое уплотнение | 1 |
| 67 | 4651439 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
