Радиатор — HITACHI ZX35U-2

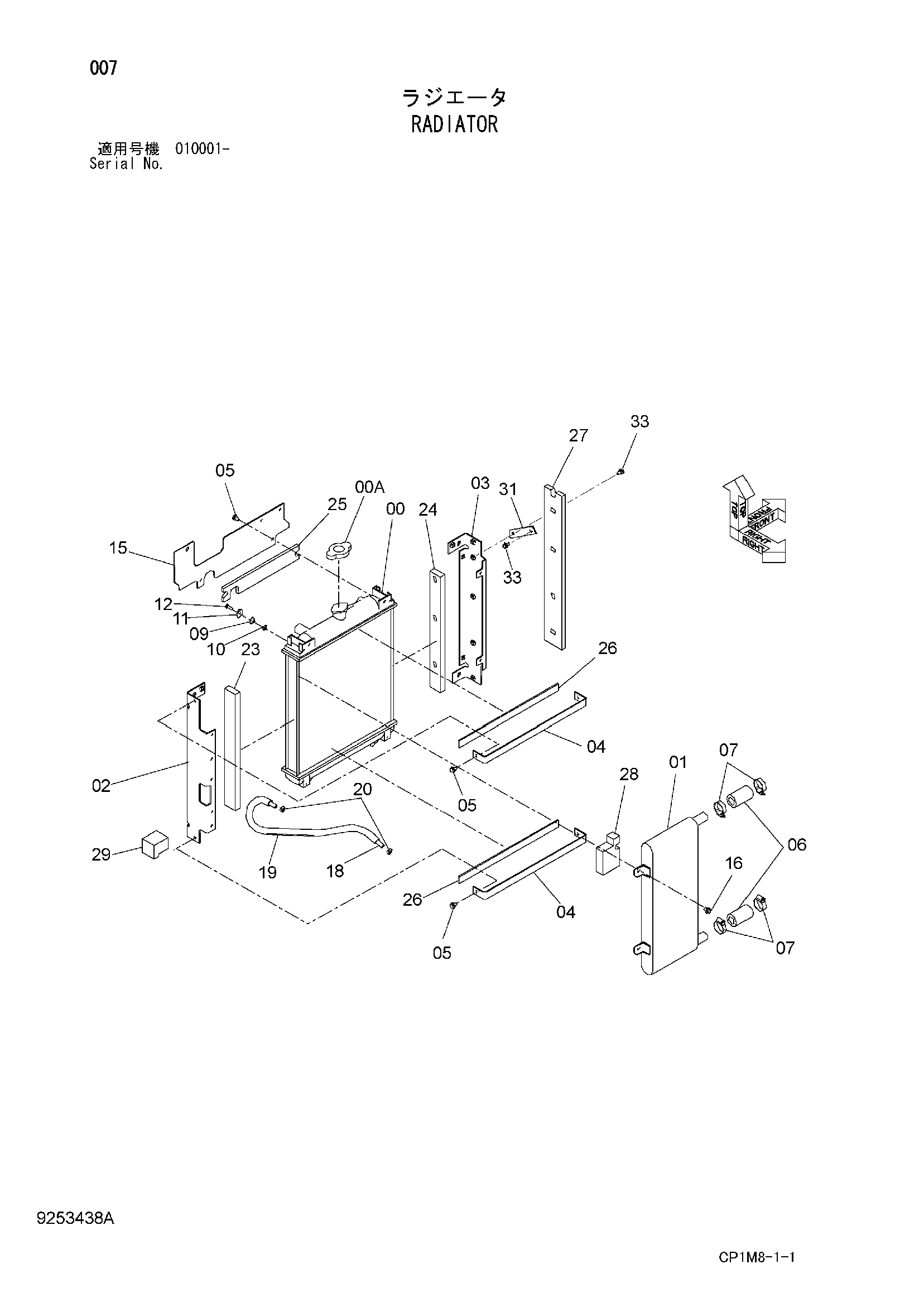

Заводская схема «Радиатор» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640694 | Радиатор | 1 |
| 00A | 4652173 | Колпачок | 1 |
| 01 | 4640703 | Масляный радиатор | 1 |
| 02 | 8101659 | Правый кронштейн | 1 |
| 03 | 8101660 | Левый кронштейн | 1 |
| 04 | 4640818 | Пластина | 2 |
| 05 | J260816 | Болт с шайбой | 6 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Шайба | 1 |
| 06 | 4418644 | Резиновая прокладка | 2 |
| 07 | 4505243 | Хомут шланга | 4 |
| 09 | 4640687 | Резиновая подушка | 4 |
| 10 | 4640686 | Втулка | 4 |
| 11 | 4340301 | Шайба | 4 |
| 12 | J900620 | Болт | 4 |
| 15 | 8101661 | Кронштейн | 1 |
| 16 | J260816 | Болт с шайбой | 2 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Шайба | 1 |
| 18 | 4294573 | Водяной шланг | 1 |
| 19 | 4640688 | Трубка | 1 |
| 20 | 4351486 | Хомут шланга | 2 |
| 23 | 4640809 | Резиновая прокладка | 1 |
| 24 | 4640808 | Резиновая прокладка | 1 |
| 25 | 4640811 | Резиновая прокладка | 1 |
| 26 | 4640807 | Резиновая прокладка | 2 |
| 27 | 4640810 | Резиновая прокладка | 1 |
| 28 | 4640781 | Резиновая прокладка | 1 |
| 29 | 4640782 | Резиновая прокладка | 1 |
| 31 | 4645685 | Пластина | 1 |
| 33 | 4625749 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
