Радиатор воздуховод — HITACHI ZX35U-2

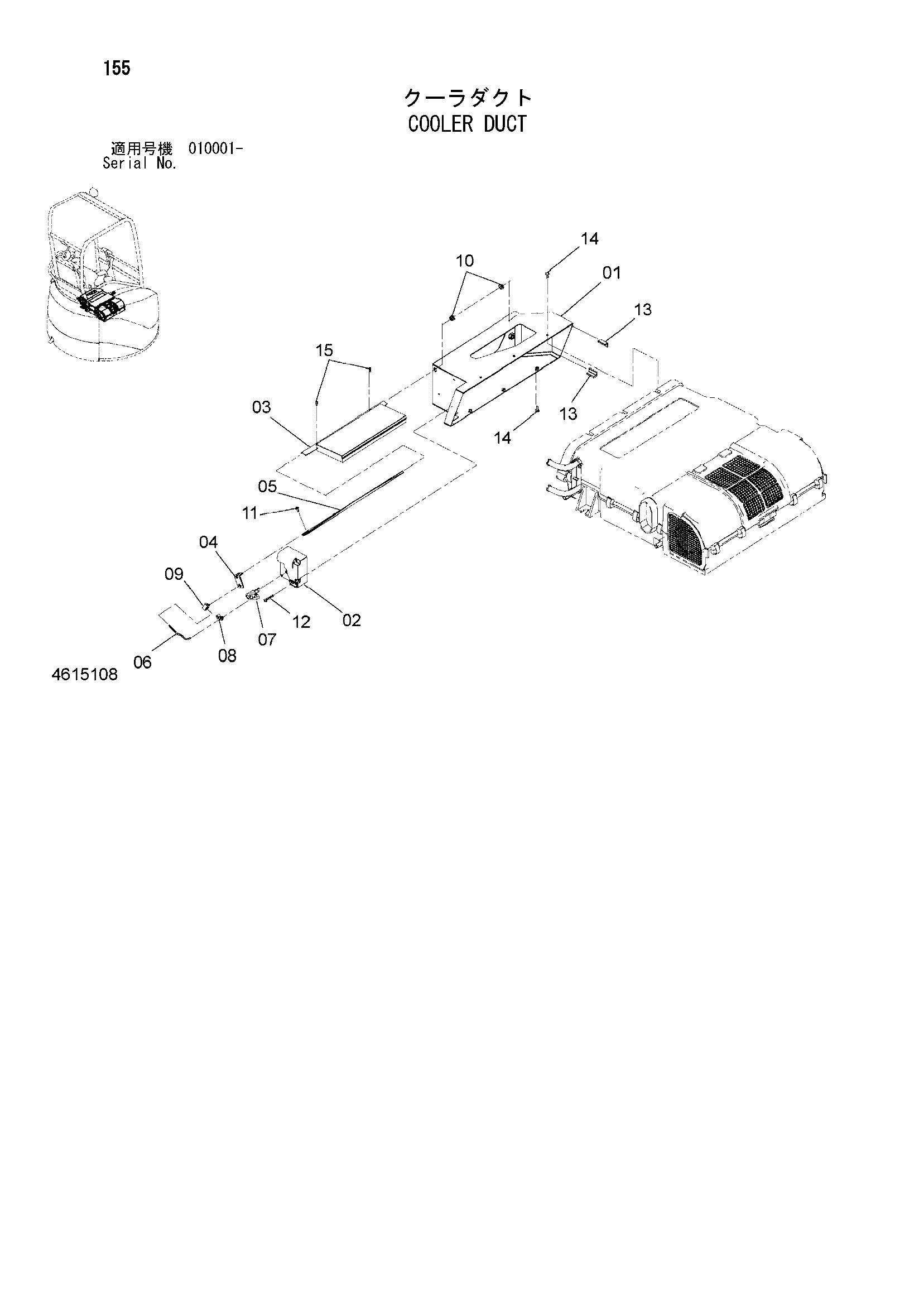

Заводская схема «Радиатор воздуховод» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4615108 | Воздуховод радиатор | 1 | |
| 01 | 4641239 | Короб | 1 |
| 02 | 4641240 | Гидромотор | 1 |
| 03 | 4641241 | Винг | 1 |
| 04 | 4641242 | Кронштейн | 1 |
| 05 | 4641243 | Вал | 1 |
| 06 | 4641244 | Шток | 1 |
| 07 | 4641245 | Рычаг | 1 |
| 08 | 4641246 | Хомут | 1 |
| 09 | 4641247 | Держатель | 1 |
| 10 | 4641248 | Проставка | 2 |
| 11 | 4641249 | Винт | 1 |
| 12 | 4641250 | Винт | 3 |
| 13 | 4641251 | Манжета | 2 |
| 14 | 4627656 | Самонарезающий винт | 6 |
| 15 | 4641252 | Самонарезающий винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
