Консоль (левый) — HITACHI ZX35U-2

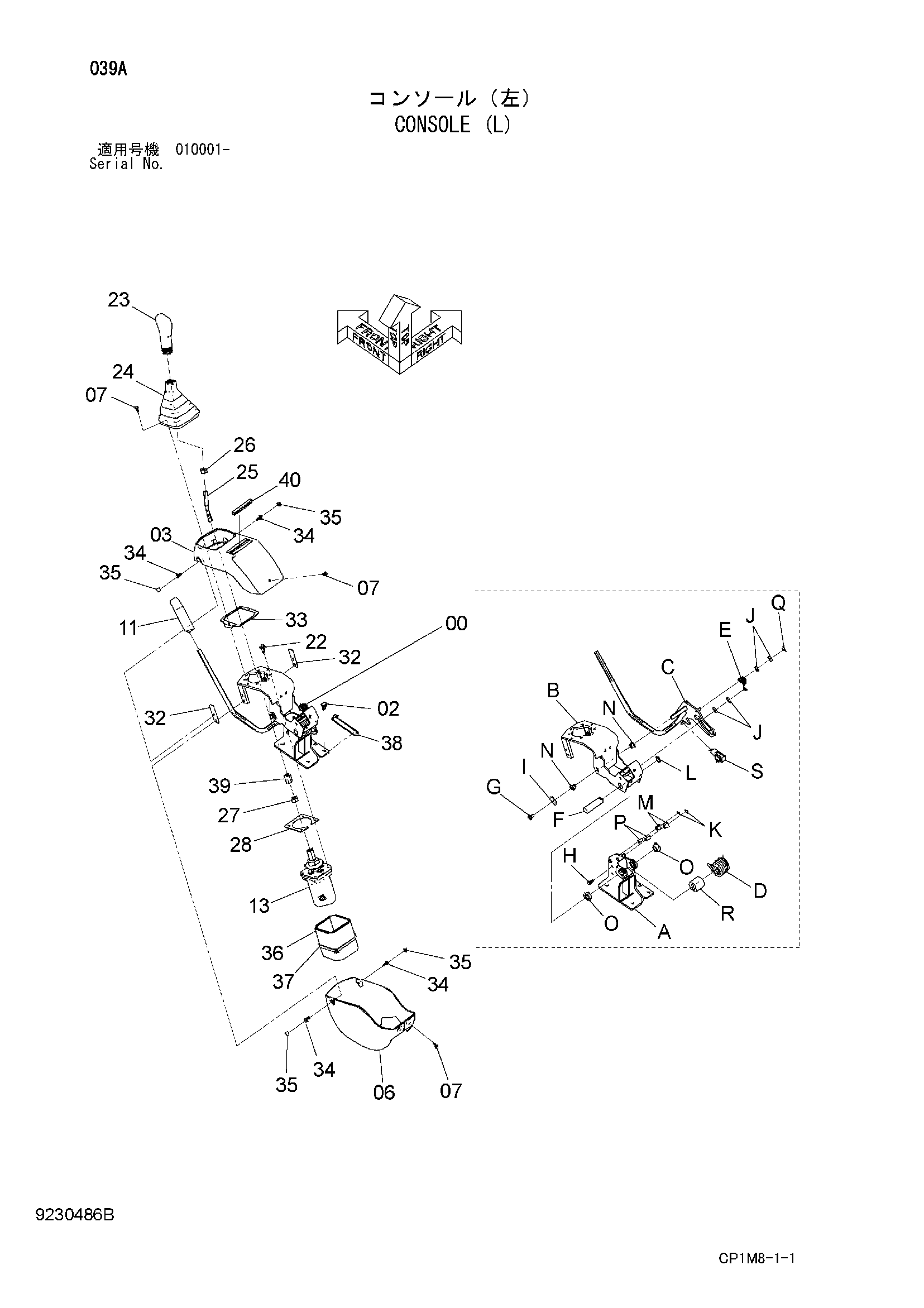

Заводская схема «Консоль (левый)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607417 | Рама | 1 |
| 00A | 4629331 | Рама | 1 |
| 00B | 4629332 | Рама | 1 |
| 00C | 4629333 | Рычаг | 1 |
| 00D | 4629334 | Пружина | 1 |
| 00E | 4629335 | Пружина | 1 |
| 00F | 4629336 | Вал | 1 |
| 00G | 4372337 | Болт | 1 |
| 00H | 4631468 | Болт с шайбой | 2 |
| 00I | 4435368 | Шайба | 1 |
| 00J | 4633958 | Шайба | 4 |
| 00K | 4435378 | Стопорное кольцо | 2 |
| 00L | 4629337 | Стопорное кольцо | 1 |
| 00M | 4393842 | Втулка | 2 |
| 00N | 4479635 | Втулка пальца | 2 |
| 00O | 4482926 | Втулка | 2 |
| 00P | 4435377 | Втулка | 2 |
| 00Q | 4629338 | Гайка | 1 |
| 00R | 4631469 | Втулка | 1 |
| 00S | 4630744 | Выключатель | 1 |
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4607418 | Крышка | 1 |
| 06 | 4607419 | Крышка | 1 |
| 07 | J680616 | Винт с шайбой | 5 |
| 11 | 4377660 | Рукоятка | 1 |
| 13 | 4611037 | Пилотный клапан | 1 |
| 22 | J260825 | Болт с шайбой | 4 |
| 22A | J900825 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 2051863 | Рукоятка | 1 |
| 24 | 1032582 | Защитный чехол | 1 |
| 25 | 4627367 | Рычаг | 1 |
| 26 | J952012 | Гайка | 1 |
| 27 | J950012 | Гайка | 1 |
| 28 | 4627373 | Уплотнение | 1 |
| 32 | 4627374 | Уплотнение | 2 |
| 33 | 3106482 | Пластина | 1 |
| 34 | J260616 | Болт с шайбой | 4 |
| 34A | J900616 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 35 | 4624545 | Колпачок | 4 |
| 36 | 4629329 | Стекловата | 1 |
| 37 | 4323613 | Ленточный зажим | 1 |
| 38 | 4055312 | Ленточный зажим | 1 |
| 39 | 4642220 | Водяной шланг | 1 |
| 40 | 4459185 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
