Клапан трубопроводы (1-2) — HITACHI ZX35U-2

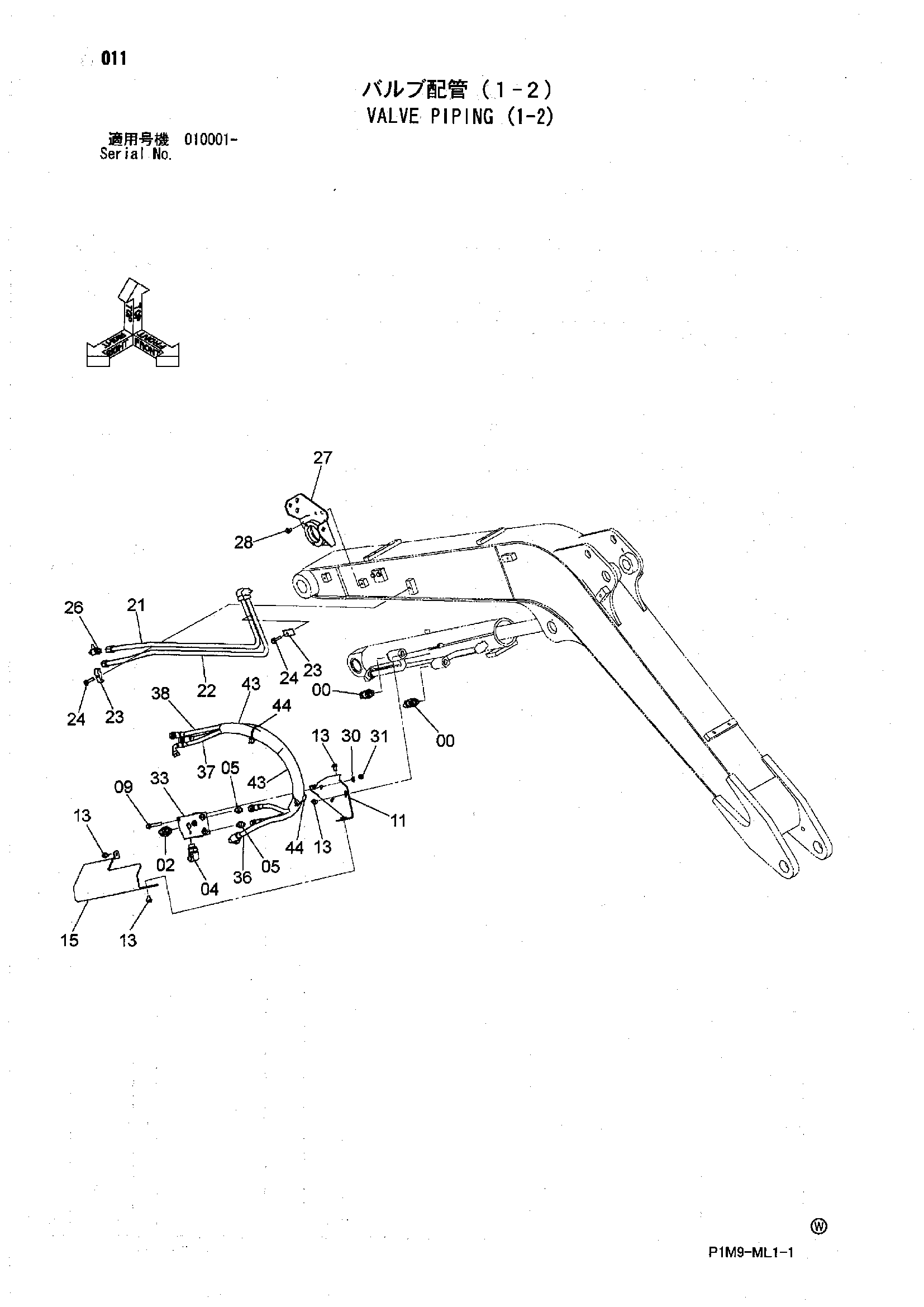

Заводская схема «Клапан трубопроводы (1-2)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436271 | Датчик давления | 2 |
| 00A | 4365826 | Уплотнительное кольцо | 1 |
| 02 | 4625632 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852343 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 09 | J260855 | Болт с шайбой | 2 |
| 09A | J900855 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 8097976 | Кронштейн | 1 |
| 13 | J260816 | Болт с шайбой | 4 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 3103188 | Крышка | 1 |
| 21 | 8097935 | Трубка | 1 |
| 22 | 8097936 | Трубка | 1 |
| 23 | 4275542 | Хомут трубки | 2 |
| 24 | J260835 | Болт с шайбой | 2 |
| 24A | J900835 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | 4219346 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 8097949 | Кронштейн | 1 |
| 28 | J260816 | Болт с шайбой | 1 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 30 | A590108 | Плоская шайба | 2 |
| 31 | M500807 | Гайка | 2 |
| 33 | 4626522 | Удерживающий клапан | 1 |
| 36 | 4636506 | Шланг | 1 |
| 37 | 4636507 | Шланг | 1 |
| 38 | 4636508 | Шланг | 1 |
| 43 | 4323247 | Защитный кожух | 2 |
| 44 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
