Насос — HITACHI ZX35U-2

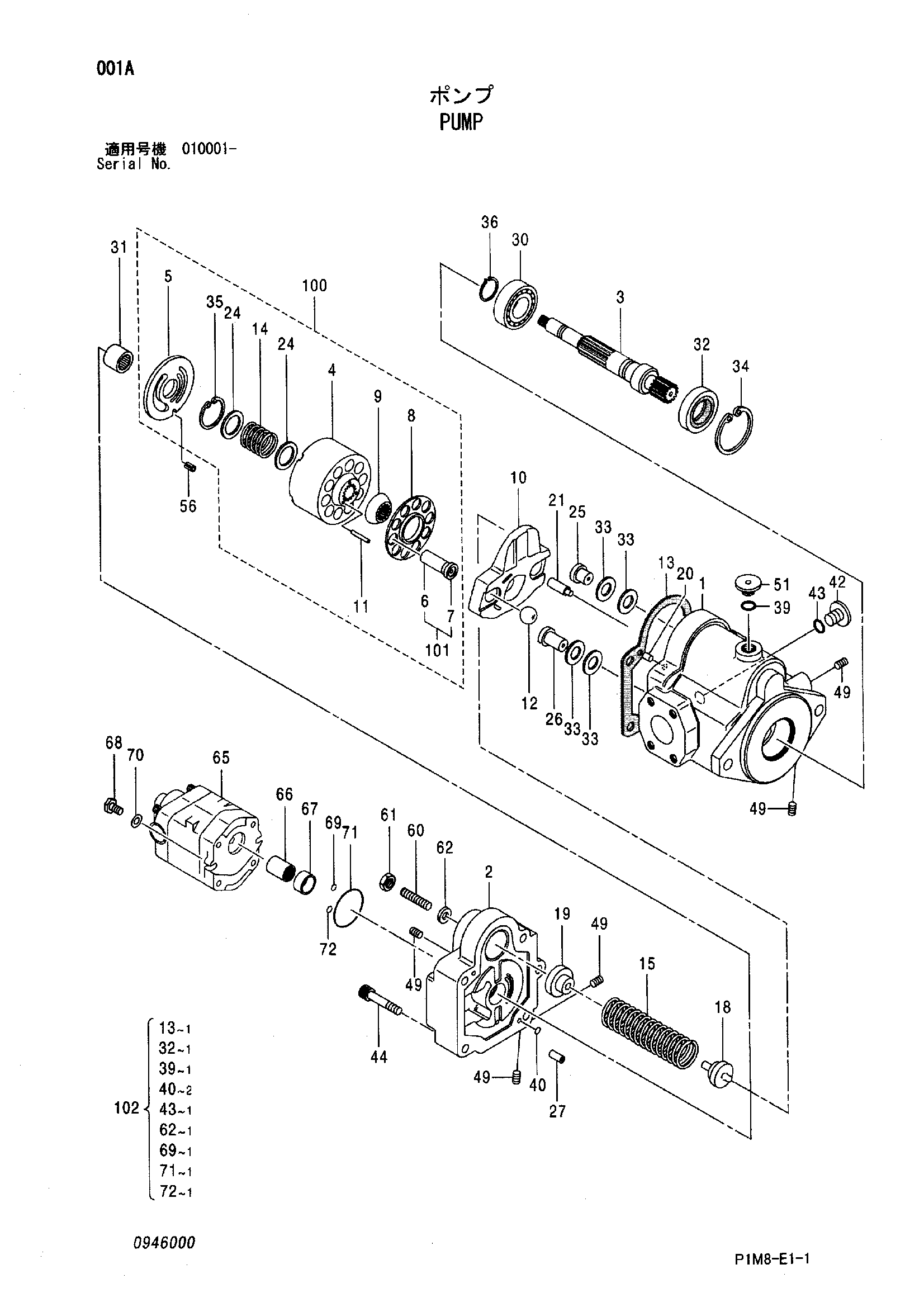

Заводская схема «Насос» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4605638 | Насос | 1 | |
| 3 | 0733201 | Вал | 1 |
| 8 | 0733202 | Держатель башмак | 1 |
| 9 | 0630604 | Держатель | 1 |
| 10 | 0749301 | Пластина свасх | 1 |
| 11 | 0655905 | Неедле | 3 |
| 12 | 0647307 | Палец | 2 |
| 13 | 0477001 | Манжета | 1 |
| 14 | 0655906 | Пружина | 1 |
| 15 | 0733204 | Пружина | 1 |
| 18 | 0733205 | Держатель пружина | 1 |
| 19 | 0733206 | Направляющая пружины | 1 |
| 20 | 0429816 | Палец | 1 |
| 21 | 0733207 | Шток | 1 |
| 24 | 0630614 | Фиксатор | 2 |
| 25 | 0869605 | Стопорный палец | 1 |
| 26 | 0655912 | Стопорный палец | 1 |
| 27 | 0733209 | Палец | 1 |
| 30 | 0477002 | Шариковый подшипник | 1 |
| 31 | 0429818 | Игольчатый подшипник | 1 |
| 32 | 0630618 | Масляное уплотнение | 1 |
| 33 | 0647314 | Пружина | 4 |
| 34 | 991722 | Стопорное кольцо | 1 |
| 35 | 446751 | Стопорное кольцо | 1 |
| 36 | 942517 | Стопорное кольцо | 1 |
| 39 | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4506412 | Уплотнительное кольцо | 2 |
| 42 | 0733210 | Пробка | 1 |
| 43 | 957366 | Уплотнительное кольцо | 1 |
| 44 | 0429824 | Болт с внутренним шестигранником | 5 |
| 49 | 4455661 | Пробка | 5 |
| 51 | 0733210 | Пробка | 1 |
| 56 | 0429826 | Пружинный штифт | 1 |
| 60 | 0630508 | Винт | 1 |
| 61 | 0630509 | Гайка | 1 |
| 62 | 4608835 | Уплотнительная шайба | 1 |
| 65 | 0847402 | Шестерённый насос | 1 |
| 66 | 0749305 | Купплинг | 1 |
| 67 | 0733213 | Втулка | 1 |
| 68 | 0869607 | Болт | 2 |
| 69 | 4506407 | Уплотнительное кольцо | 1 |
| 70 | 0749307 | Шайба | 2 |
| 71 | A811055 | Уплотнительное кольцо | 1 |
| 72 | 4506408 | Уплотнительное кольцо | 1 |
| 100 | 0749308 | Комплект поршень | 1 |
| 101 | 0733217 | Поршень в сборе | 1 |
| 102 | 4632595 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
