Гидроцилиндр стрелы (кабина) — HITACHI ZX35U-2

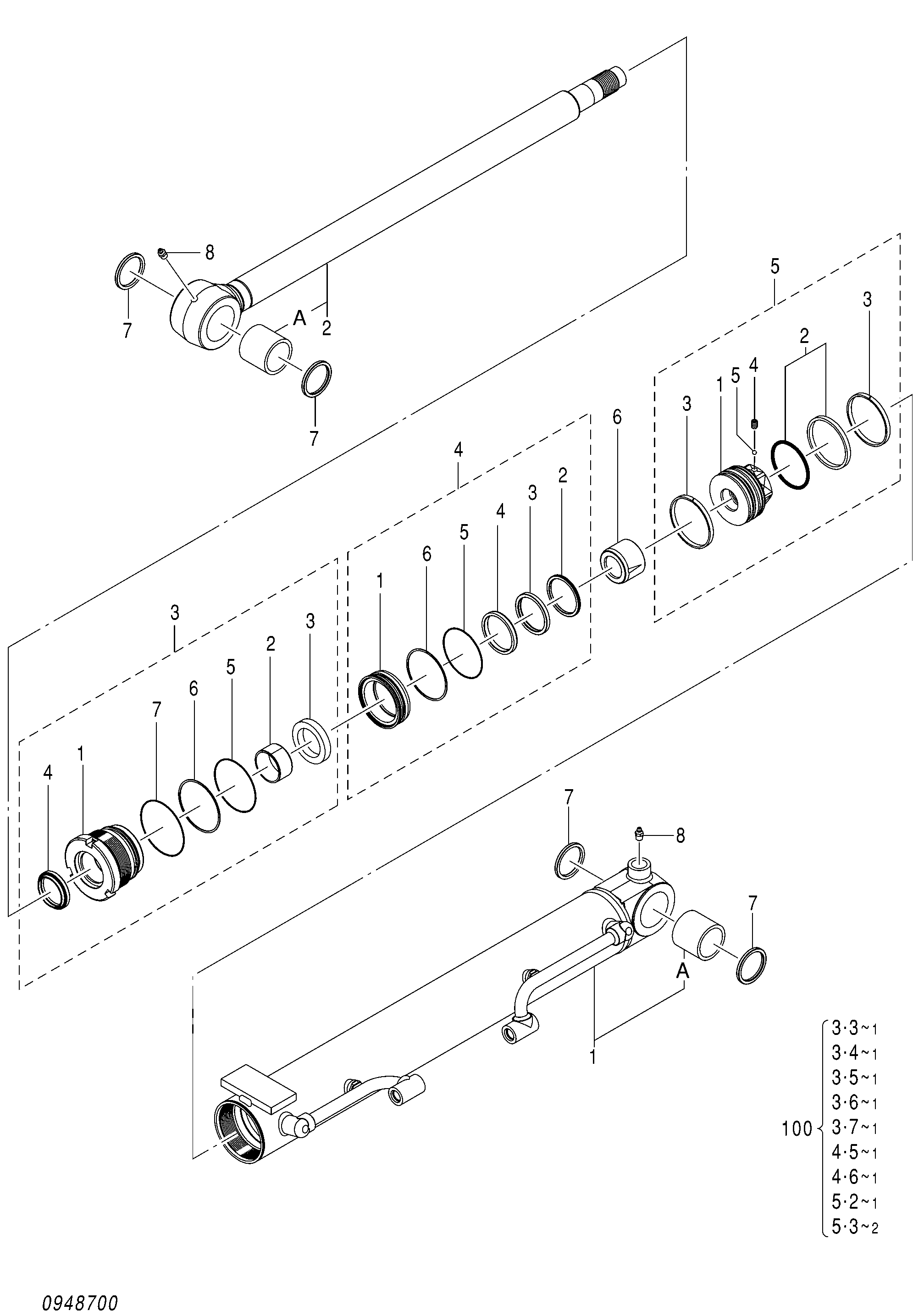

Заводская схема «Гидроцилиндр стрелы (кабина)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4632806 | Гидроцилиндр стрелы (кабина) | 1 | |
| 1 | 0948701 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4332744 | Втулка | 1 |
| 2 | 0948602 | Шток поршня в сборе | 1 |
| 2A | 4332744 | Втулка | 1 |
| 3 | 0948702 | Головка гидроцилиндра в сборе | 1 |
| 3･1 | 0948604 | Головка гидроцилиндра | 1 |
| 3･2 | 0948703 | Втулка | 1 |
| 3･3 | 0478704 | U-образная манжета | 1 |
| 3･4 | 0662901 | Грязесъёмное кольцо | 1 |
| 3･5 | 0654208 | Уплотнительное кольцо | 1 |
| 3･6 | 0891606 | Опорное кольцо | 1 |
| 3･7 | 0654206 | Уплотнительное кольцо | 1 |
| 4 | 0891607 | Фиксатор в сборе | 1 |
| 4･1 | 0891608 | Фиксатор | 1 |
| 4･2 | 0891609 | Проставка | 1 |
| 4･3 | 0891610 | Уплотнение амортизатор | 1 |
| 4･4 | 0891611 | Втулка | 1 |
| 4･5 | 0654208 | Уплотнительное кольцо | 1 |
| 4･6 | 0891612 | Опорное кольцо | 1 |
| 5 | 0948606 | Поршень в сборе | 1 |
| 5･1 | 0948607 | Поршень | 1 |
| 5･2 | 0478910 | Уплотнительное кольцо | 1 |
| 5･3 | 0891615 | Направляющее кольцо | 2 |
| 5･4 | 0478720 | Установочный винт | 1 |
| 5･5 | 0478719 | Стальной шарик | 1 |
| 6 | 0948608 | Амортизирующий подшипник | 1 |
| 7 | 0478912 | Пылезащитное уплотнение | 4 |
| 8 | 0429920 | Пресс-маслёнка | 2 |
| 100 | 4634033 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
