Дополнительный трубопроводы — HITACHI ZX35U-2

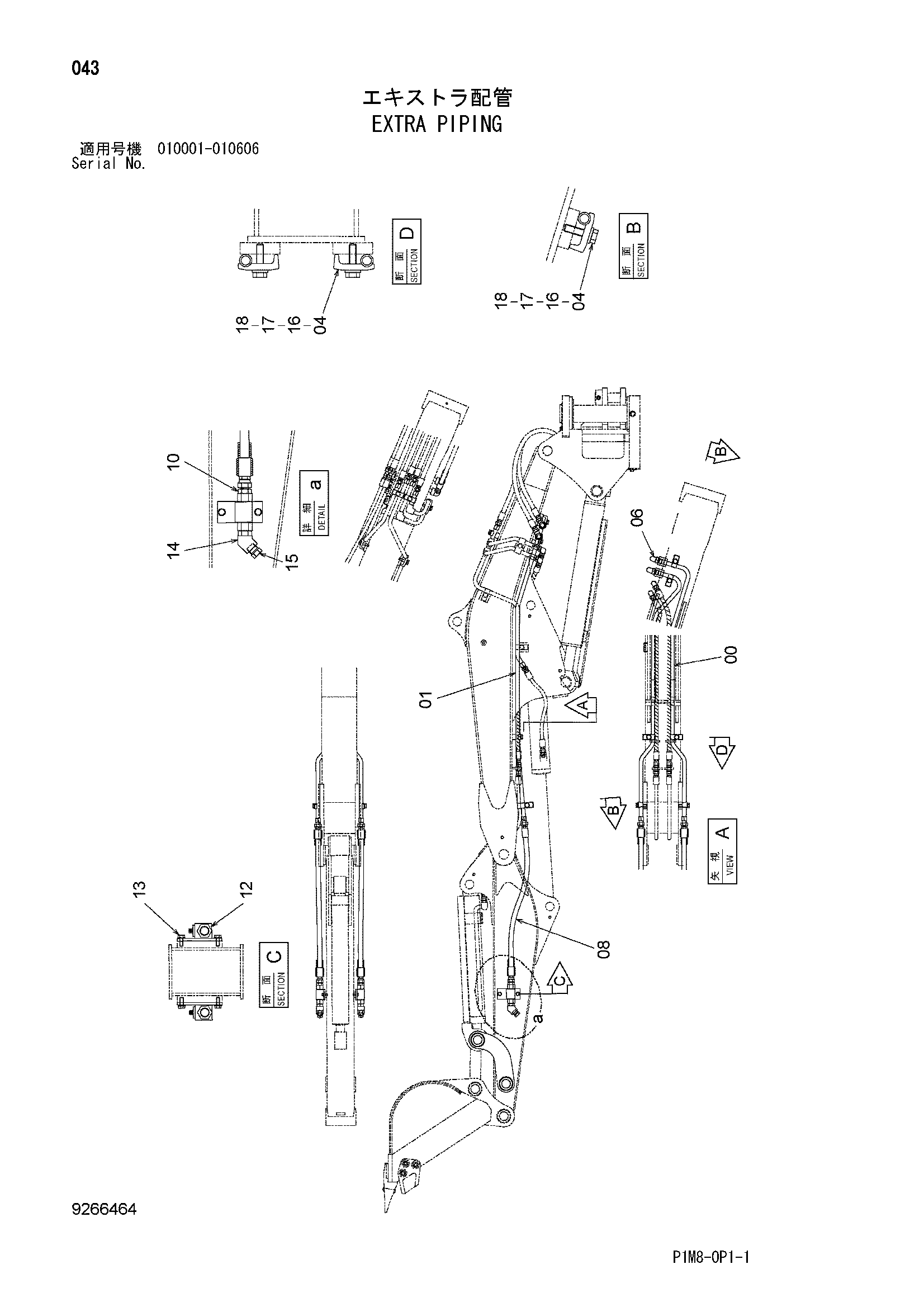

Заводская схема «Дополнительный трубопроводы» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106029 | Трубка | 1 |
| 01 | 8106030 | Трубка | 1 |
| 04 | 4138227 | Хомут трубки | 6 |
| 06 | A852344 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4628598 | Шланг | 2 |
| 10 | A852144 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4631880 | Запорный клапан | 2 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4293263 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4294858 | Пробка | 2 |
| 16 | J901240 | Болт | 6 |
| 17 | A590110 | Плоская шайба | 6 |
| 18 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
