Гусеница трубопроводы (експансионал рама) — HITACHI ZX35U-2

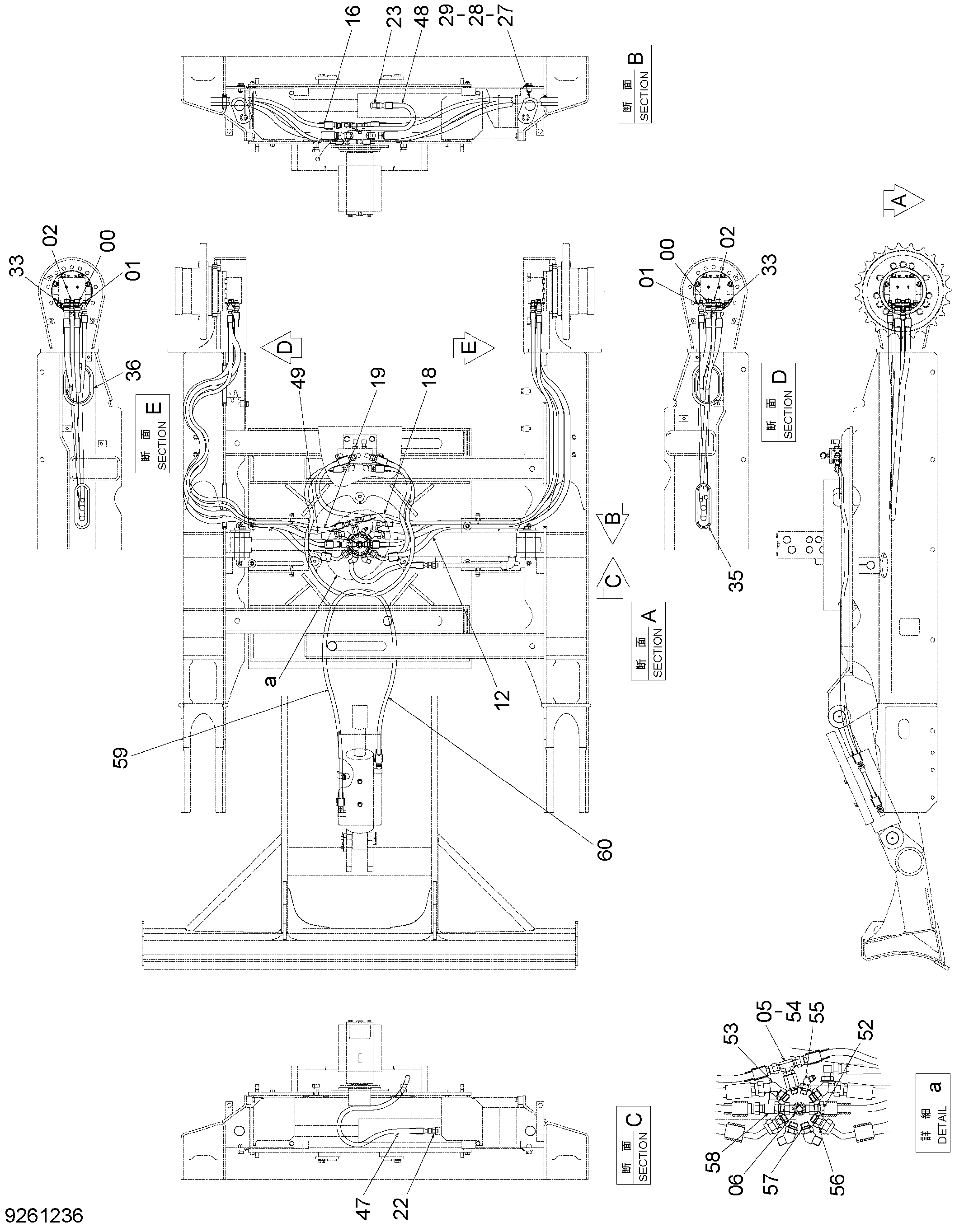

Заводская схема «Гусеница трубопроводы (експансионал рама)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4368205 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4042030 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4368218 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4406059 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4652341 | Шланг | 2 |
| 16 | 4652337 | Шланг | 2 |
| 18 | 4652339 | Шланг | 1 |
| 19 | 4652338 | Шланг | 1 |
| 22 | 4042031 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4468520 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 9758090 | Палец | 2 |
| 28 | 4339354 | Втулка | 2 |
| 29 | J901230 | Болт | 2 |
| 33 | A885002 | Пробка | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4240699 | Резиновая втулка | 2 |
| 36 | 4201751 | Резиновая втулка | 2 |
| 38 | 4055312 | Ленточный зажим | 6 |
| 47 | 4659305 | Шланг | 1 |
| 48 | 4659306 | Шланг | 1 |
| 49 | 4659310 | Шланг | 2 |
| 52 | A885003 | Пробка | 2 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4173018 | Угловой штуцер | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4202564 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852222 | Угловой штуцер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4162963 | Адаптер | 2 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4095133 | Угловой штуцер | 2 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4434771 | Унион S | 1 |
| 59 | 4657523 | Шланг | 1 |
| 60 | 4660914 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
