Отвал рычаг (2) — HITACHI ZX35U-2

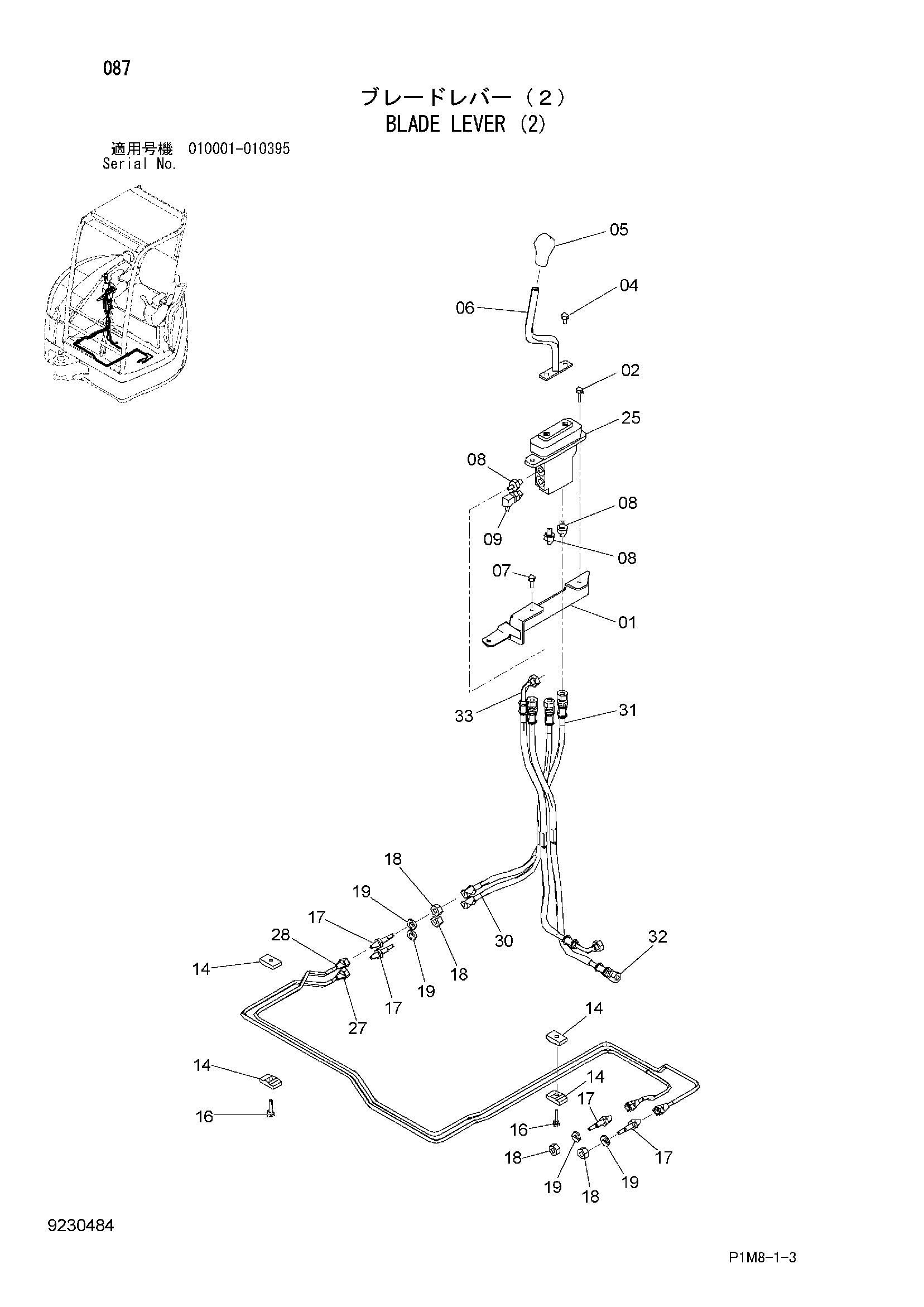

Заводская схема «Отвал рычаг (2)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8093731 | Кронштейн | 1 |
| 02 | J260825 | Болт с шайбой | 2 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | J260816 | Болт с шайбой | 2 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4399121 | Рукоятка | 1 |
| 06 | 8093730 | Рычаг | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | A852122 | Адаптер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9735306 | Хомут | 4 |
| 16 | J260830 | Болт с шайбой | 2 |
| 16A | J900830 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4610482 | Адаптер | 4 |
| 18 | J950012 | Гайка | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 25 | 4607487 | Пилотный клапан | 1 |
| 27 | 3101219 | Трубка | 1 |
| 28 | 3101220 | Трубка | 1 |
| 30 | 4627145 | Шланг | 1 |
| 31 | 4627146 | Шланг | 1 |
| 32 | 4627148 | Шланг | 1 |
| 33 | 4627149 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
