Навес (4-пиллар)(1) — HITACHI ZX35U-2

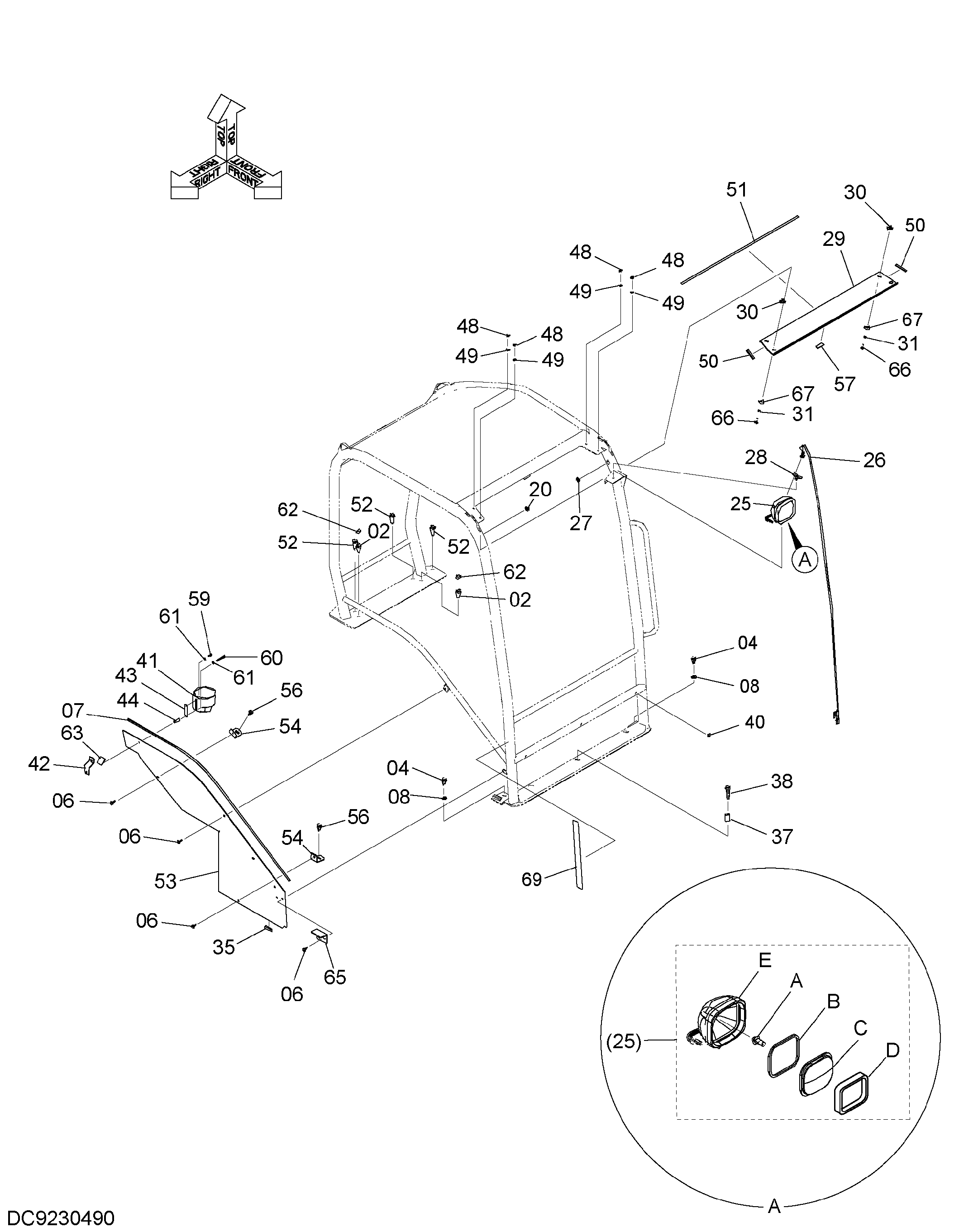

Заводская схема «Навес (4-пиллар)(1)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271235 | Болт с шайбой | 2 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | J260820 | Болт с шайбой | 4 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4611249 | Амортизатор | 1 |
| 08 | 4625993 | Втулка | 2 |
| 20 | 4156881 | Резиновая втулка | 1 |
| 25 | 4608379 | Фара | 1 |
| 25A | 4375215 | Лампа | 1 |
| 25B | 4428123 | Прокладка | 1 |
| 25C | 4634053 | Рассеиватель | 1 |
| 25D | 4634054 | Обод | 1 |
| 26 | 4612892 | Жгут проводов | 1 |
| 27 | 4207222 | Резиновая втулка | 1 |
| 28 | 4254600 | Зажим | 1 |
| 29 | 3101759 | Крышка | 1 |
| 30 | 4341709 | Резиновая прокладка | 4 |
| 31 | 4338217 | Проставка | 4 |
| 35 | 4617191 | Резиновая прокладка | 2 |
| 37 | 4617435 | Проставка | 3 |
| 38 | J271065 | Болт с шайбой | 3 |
| 38A | J901065 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4361804 | Пробка | 3 |
| 41 | 4626962 | Держатель | 1 |
| 42 | 9763317 | Кронштейн | 1 |
| 43 | 4626724 | Пластина | 1 |
| 44 | 4428426 | Проставка | 1 |
| 48 | 4410536 | Гайка колпачок | 4 |
| 49 | A590108 | Плоская шайба | 4 |
| 50 | 4625683 | Резиновая прокладка | 2 |
| 51 | 4626402 | Резиновая прокладка | 1 |
| 52 | J271245 | Болт с шайбой | 3 |
| 52A | J901245 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | 3104269 | Крышка | 1 |
| 54 | 9763977 | Кронштейн | 2 |
| 56 | J271030 | Болт с шайбой | 2 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | 4632877 | Резиновая прокладка | 1 |
| 59 | J780616 | Болт с внутренним шестигранником | 1 |
| 60 | J780645 | Болт с внутренним шестигранником | 1 |
| 61 | J222006 | Шайба | 2 |
| 62 | 4633782 | Колпачок | 2 |
| 63 | 4633781 | Резиновая прокладка | 1 |
| 65 | 4633959 | Кронштейн | 1 |
| 66 | J900820 | Болт | 4 |
| 67 | 4338215 | Шайба | 4 |
| 69 | 4632343 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
