Трубопроводы масляного радиатора (2) — HITACHI ZX35U-2

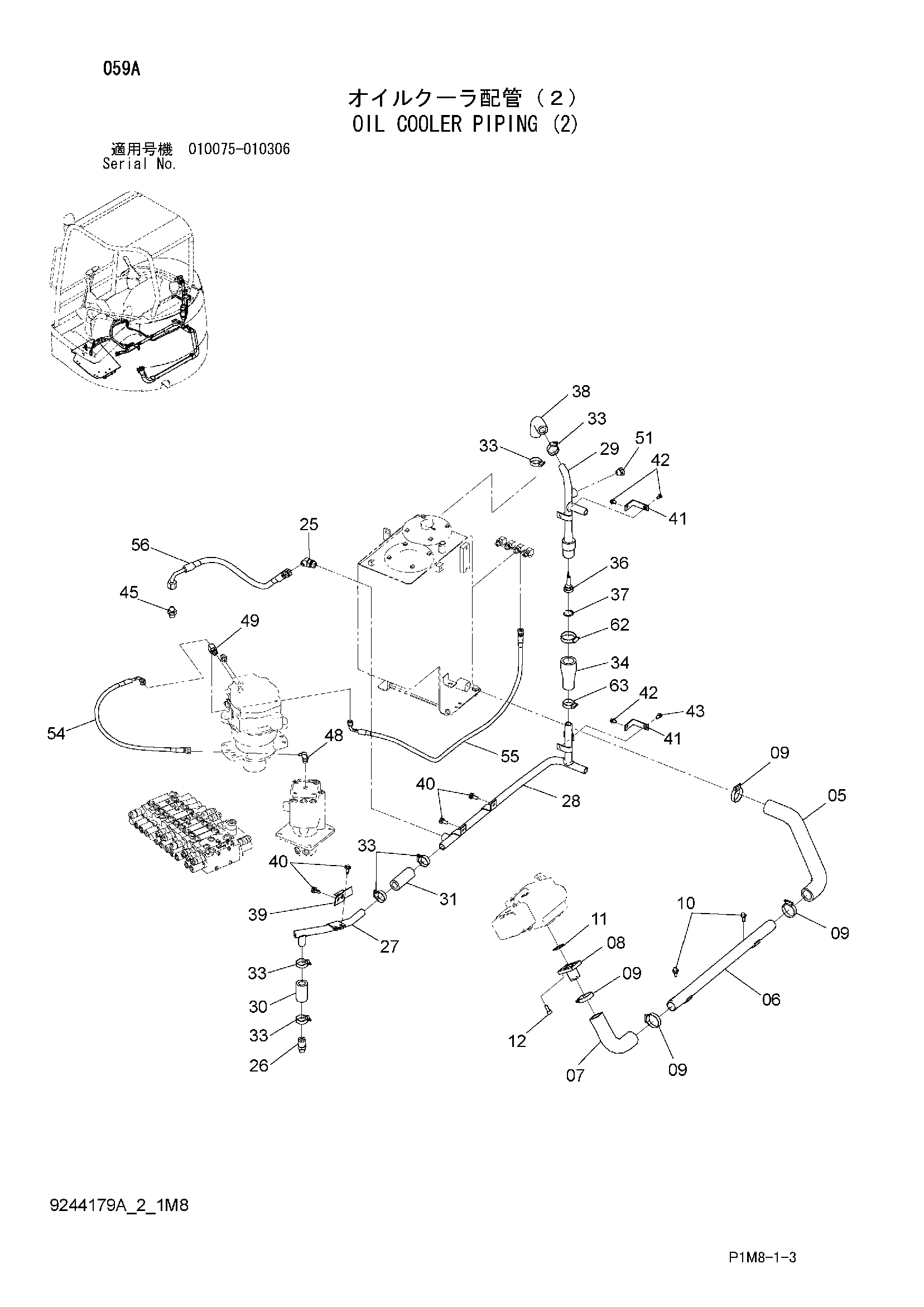

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 3099321 | Резиновый шланг | 1 |
| 06 | 8092770 | Всасывающая трубка | 1 |
| 07 | 3100099 | Резиновый шланг | 1 |
| 08 | 9752265 | Всасывающая трубка | 1 |
| 09 | 4505385 | Хомут шланга | 4 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Плоская шайба | 1 |
| 11 | A810040 | Уплотнительное кольцо | 1 |
| 12 | J781025 | Болт с внутренним шестигранником | 4 |
| 25 | A852244 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4420493 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 8094805 | Трубка | 1 |
| 28 | 8101049 замена: 8109922 | Трубка | 1 |
| 28 | 8101692 замена: 8109922 | Трубка | 1 |
| 29 | 8101050 замена: 8109922 | Трубка | 1 |
| 29 | 8101693 замена: 8109922 | Трубка | 1 |
| 30 | 4418644 | Резиновая прокладка | 1 |
| 31 | 4120247 | Резиновый шланг | 1 |
| 33 | 4505243 | Хомут шланга | 6 |
| 34 | 4624743 | Резиновый шланг | 1 |
| 36 | 4255212 | Клапан | 1 |
| 37 | 446751 | Стопорное кольцо | 1 |
| 38 | 4638769 | Резиновый шланг | 1 |
| 39 | 4614613 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 6 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Плоская шайба | 1 |
| 41 | 9764542 | Кронштейн | 2 |
| 42 | J260816 | Болт с шайбой | 3 |
| 42 | J260816 | Болт с шайбой | 1 |
| 42A | J900816 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 43 | J260820 | Болт с шайбой | 1 |
| 43A | J900820 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 43 | J260816 | Болт с шайбой | 1 |
| 43A | J900816 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | 4633834 | Кронштейн | 1 |
| 45 | A852144 | Адаптер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | A852322 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852432 | Тройник | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4174541 замена: A885004 | Пробка | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 4627088 замена: 4653276 | Шланг (D4) | 1 |
| 55 | 4627089 замена: 4653277 | Шланг (D5) | 1 |
| 56 | 4627090 | Шланг (T3) | 1 |
| 62 | 4504198 | Хомут шланга | 1 |
| 63 | 4623907 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
