Облицовка (1-1) — HITACHI ZX35U-2

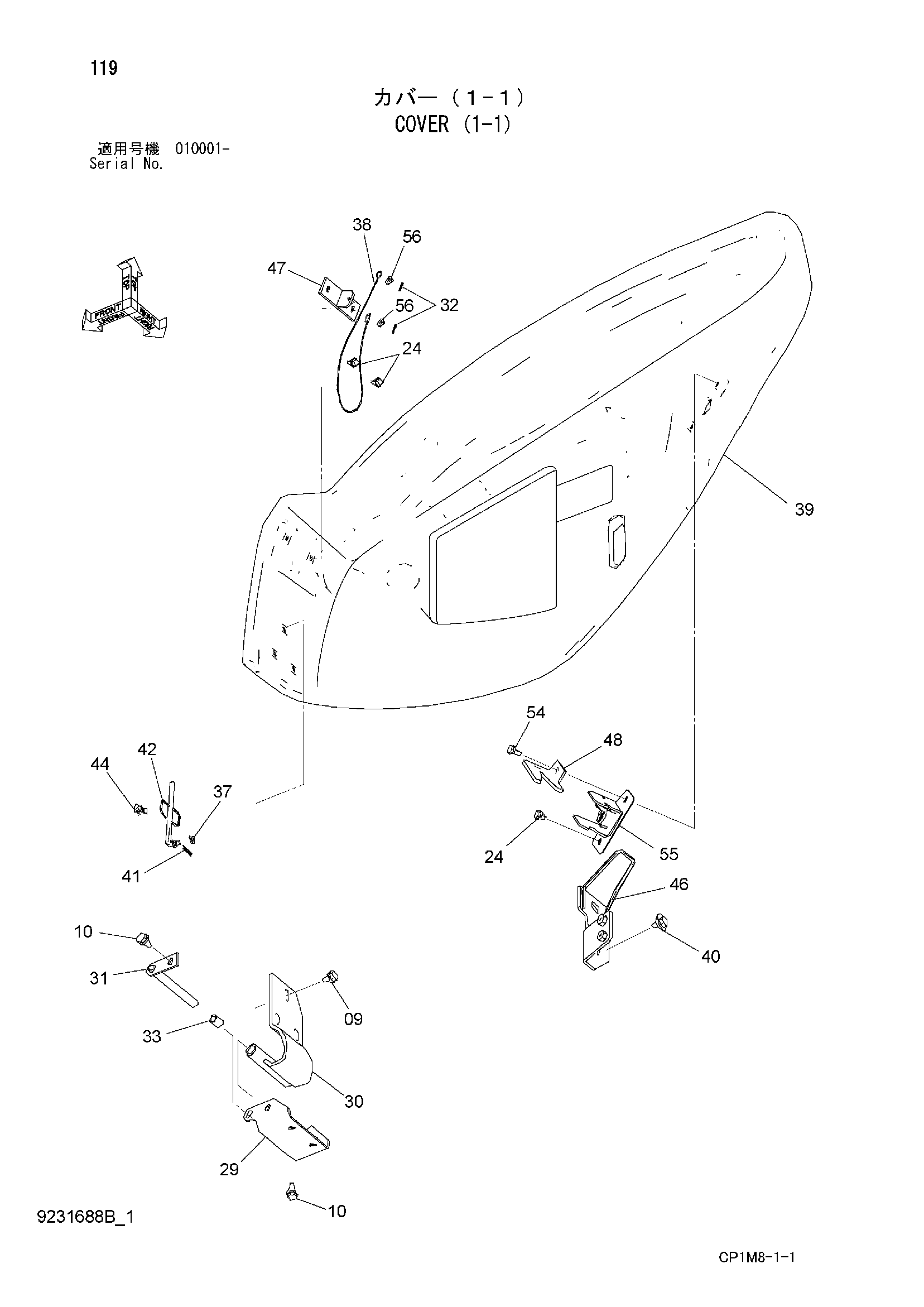

Заводская схема «Облицовка (1-1)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | J271020 | Болт с шайбой | 3 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Плоская шайба | 1 |
| 10 | J271025 | Болт с шайбой | 3 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Плоская шайба | 1 |
| 24 | J260816 | Болт с шайбой | 3 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 29 | 8096905 | Кронштейн | 1 |
| 30 | 8096907 | Тяга | 1 |
| 31 | 9762766 | Палец | 1 |
| 32 | 4022695 | Стопорный палец | 2 |
| 33 | 4280300 | Втулка | 2 |
| 37 | A590108 | Плоская шайба | 1 |
| 38 | 4639709 | Провод | 1 |
| 39 | 2051706 | Крышка | 1 |
| 40 | J281020 | Болт с шайбой | 2 |
| 40A | J901020 | Болт | 1 |
| 40B | 4486055 | Плоская шайба | 1 |
| 41 | 4022697 | Стопорный палец | 1 |
| 42 | 9763378 | Стойка | 1 |
| 44 | 4399244 | Держатель | 1 |
| 46 | 8103840 | Защёлка | 1 |
| 47 | 9763256 | Кронштейн | 1 |
| 48 | 9763952 | Направляющая | 1 |
| 54 | J260820 | Болт с шайбой | 1 |
| 54A | J900820 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 55 | 4631969 | Замок | 1 |
| 56 | 4340301 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
