Клапан трубопроводы (1-1) — HITACHI ZX35U-2

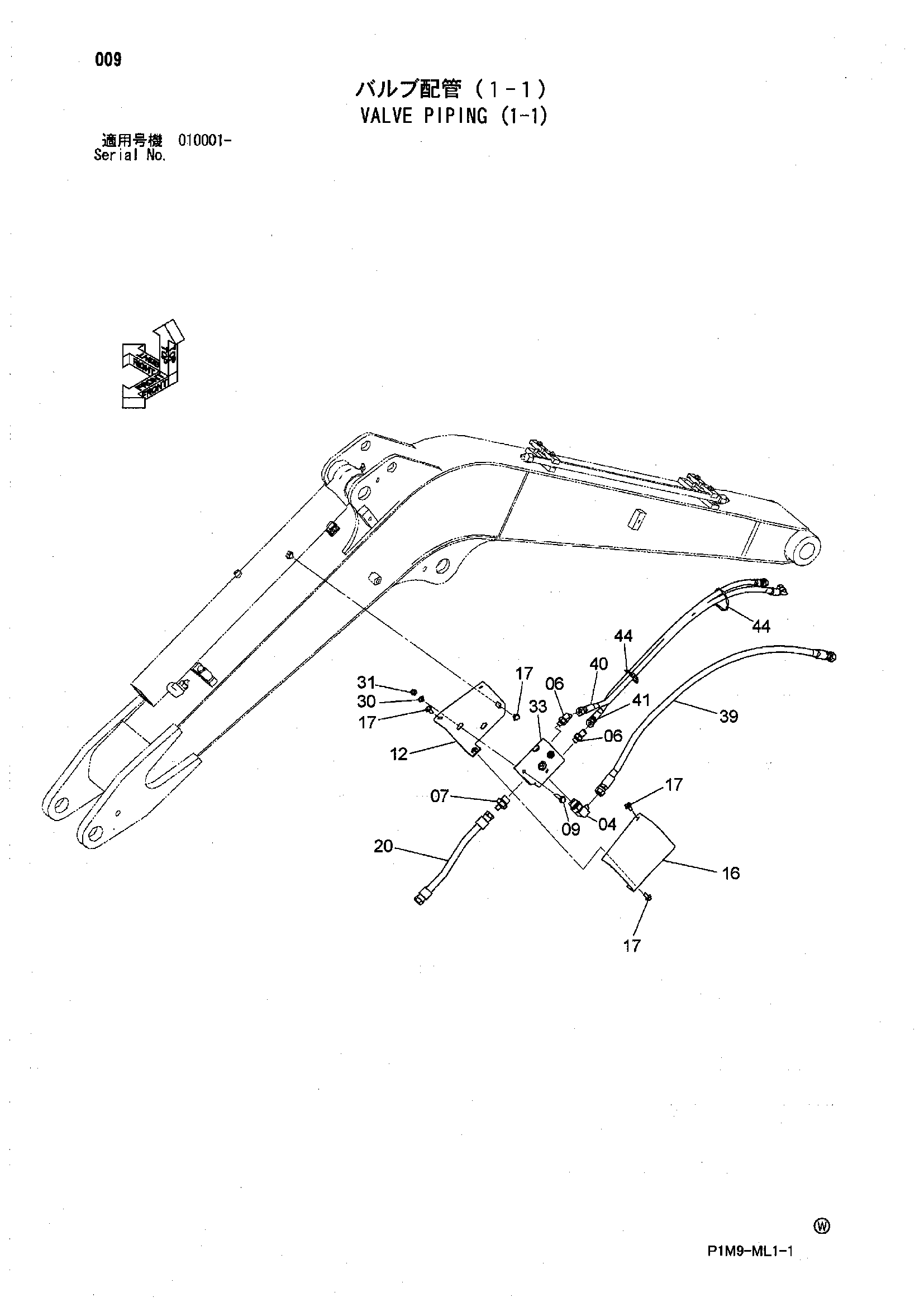

Заводская схема «Клапан трубопроводы (1-1)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A852343 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852222 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852143 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | J260855 | Болт с шайбой | 2 |
| 09A | J900855 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 12 | 8097933 | Кронштейн | 1 |
| 16 | 3103180 | Крышка | 1 |
| 17 | J260816 | Болт с шайбой | 4 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 20 | 8100540 | Трубка | 1 |
| 30 | A590108 | Плоская шайба | 2 |
| 31 | M500807 | Гайка | 2 |
| 33 | 4626522 | Удерживающий клапан | 1 |
| 39 | 4636509 | Шланг | 1 |
| 40 | 4636510 | Шланг | 1 |
| 41 | 4636511 | Шланг | 1 |
| 44 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
