Электрооборудование (2) — HITACHI ZX35U-2

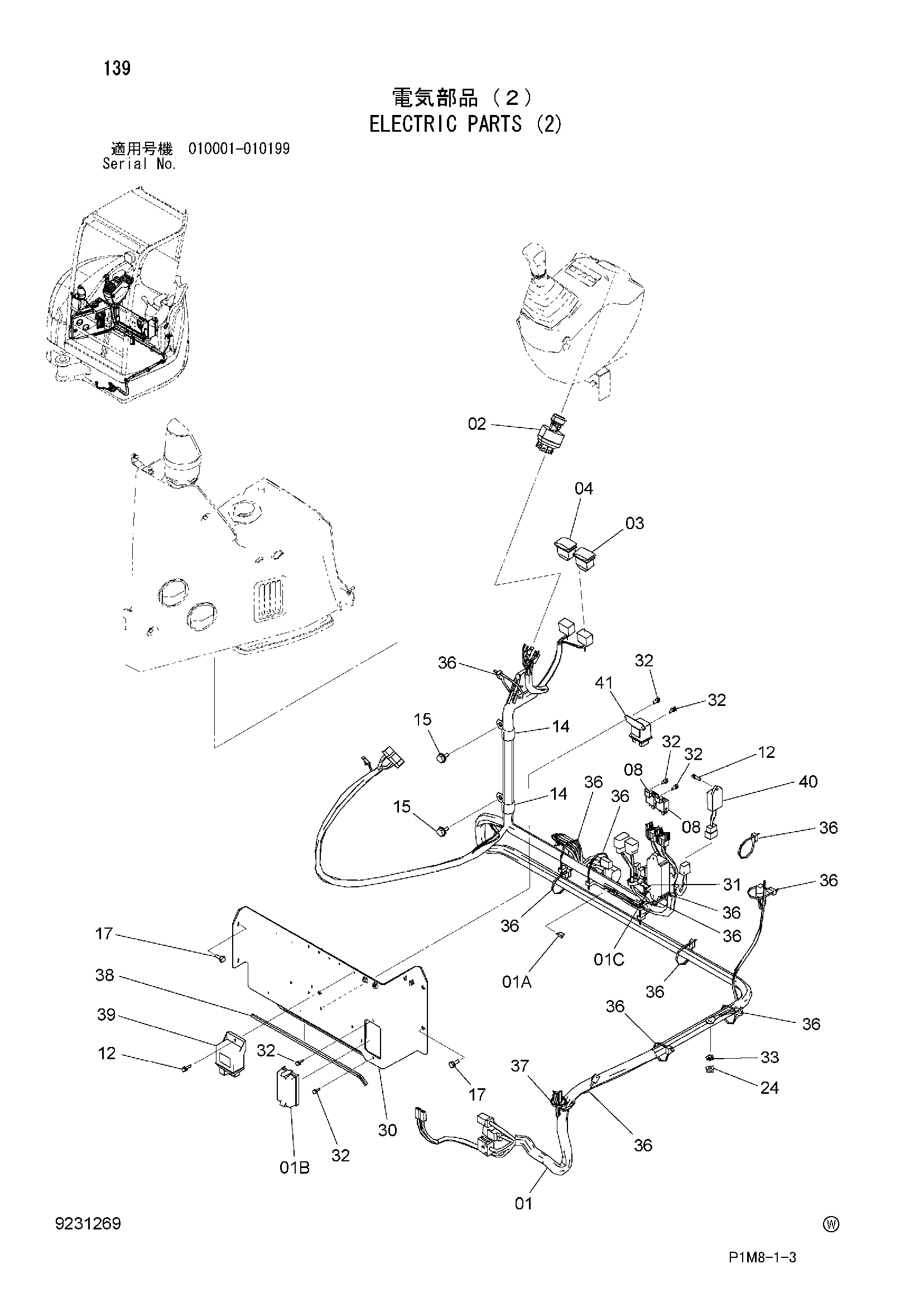

Заводская схема «Электрооборудование (2)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1031782 | Жгут проводов | 1 |
| 01A | 4628754 | Диод | 1 |
| 01B | 4627244 | Крышка | 1 |
| 01C | 4627245 | Пуллер | 1 |
| 03 | 4608381 | Выключатель | 1 |
| 04 | 4608382 | Выключатель | 1 |
| 08 | 4607115 | Реле | 2 |
| 12 | J680620 | Винт с шайбой | 2 |
| 14 | 4190277 | Зажим | 2 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Плоская шайба | 1 |
| 17 | J260816 | Болт с шайбой | 4 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 24 | J950010 | Гайка | 1 |
| 30 | 7046564 | Кронштейн | 1 |
| 31 | 4254600 | Зажим | 1 |
| 32 | J680616 | Винт с шайбой | 6 |
| 33 | A590910 | Пружинная шайба | 1 |
| 36 | 4055312 | Ленточный зажим | 12 |
| 37 | 4055311 | Ленточный зажим | 1 |
| 38 | 4448762 | Амортизатор | 1 |
| 39 | 4626350 | Реле защитный | 1 |
| 40 | 4626351 | Таймер | 1 |
| 41 | 4626352 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
