Вспомогательный трубопроводы (рукоять) — HITACHI ZX35U-2

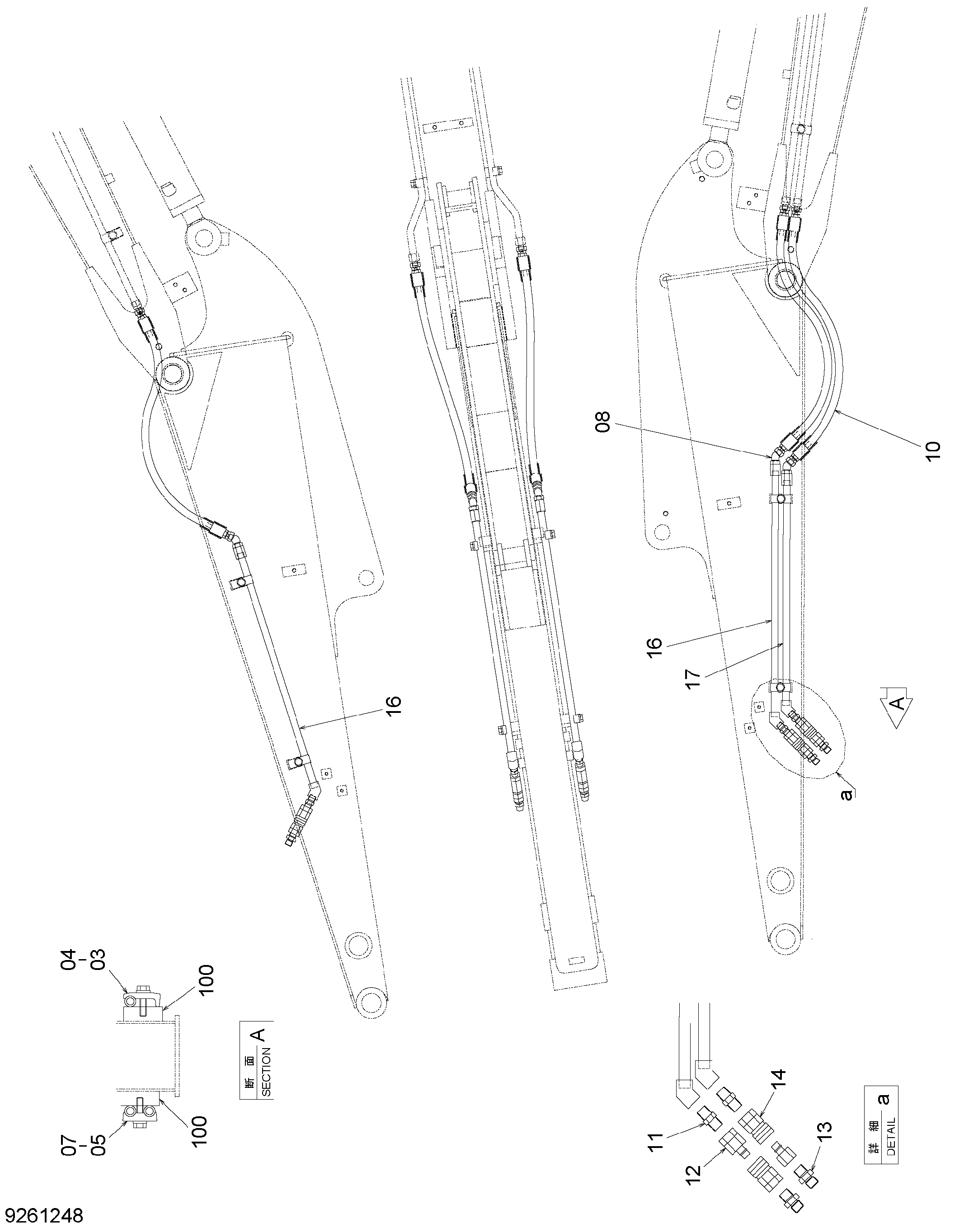

Заводская схема «Вспомогательный трубопроводы (рукоять)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4138227 | Хомут трубки | 2 |
| 04 | J271040 | Болт с шайбой | 2 |
| 04A | J901040 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4633950 | Хомут трубки | 2 |
| 07 | J271045 | Болт с шайбой | 2 |
| 07A | J901045 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A852233 | Угловой штуцер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4650723 | Шланг | 3 |
| 11 | 94-1702 | Адаптер | 3 |
| 12 | 4059552 | Самоуплотняющееся соединение | 2 |
| 12A | 4644532 | Пылезащитный колпачок | 1 |
| 12B | 4644533 | Пылезащитный колпачок | 1 |
| 13 | 94-1302 | Адаптер | 3 |
| 14 | 4232933 | Самоуплотняющееся соединение | 1 |
| 14A | 4644532 | Пылезащитный колпачок | 1 |
| 14B | 4644533 | Пылезащитный колпачок | 1 |
| 16 | 9767189 | Трубка | 2 |
| 17 | 9767188 | Трубка | 1 |
| 100 | 4392160 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
