Хигх-пост трубопроводы — HITACHI ZX35U-2

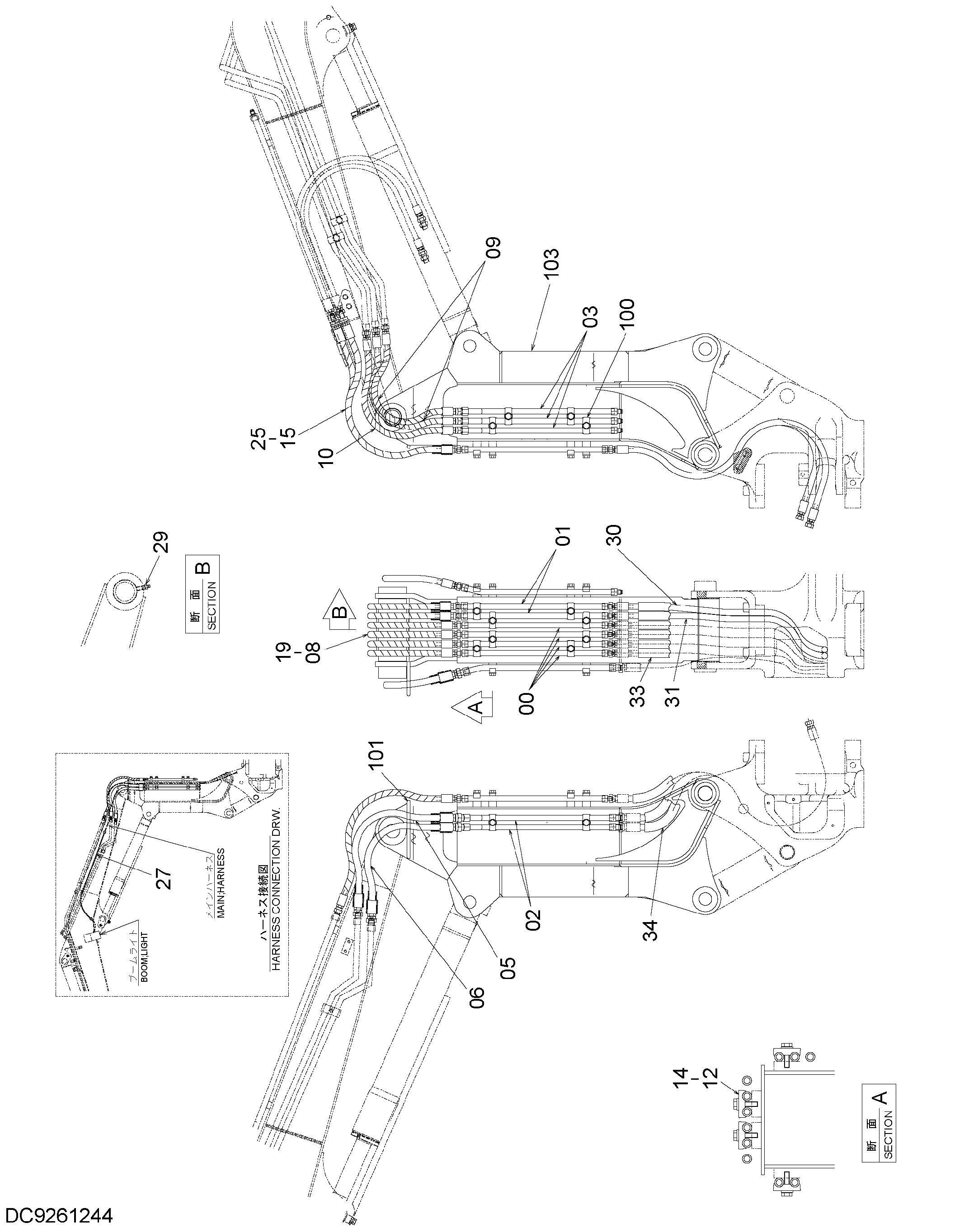

Заводская схема «Хигх-пост трубопроводы» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766062 | Трубка | 4 |
| 01 | 9766061 | Трубка | 2 |
| 02 | 9766064 | Трубка | 2 |
| 03 | 9766063 | Трубка | 3 |
| 05 | 4653812 | Шланг | 1 |
| 06 | 4653813 | Шланг | 1 |
| 08 | 4653814 | Шланг | 4 |
| 09 | 4653815 | Шланг | 2 |
| 10 | 4653816 | Шланг | 1 |
| 12 | 4633950 | Хомут трубки | 14 |
| 14 | J271045 | Болт с шайбой | 14 |
| 14A | J901045 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4658256 | Шланг | 2 |
| 19 | 4489563 | Защита шланга | 4 |
| 25 | 4320661 | Защитный кожух | 4 |
| 27 | 4621096 | Жгут проводов | 2 |
| 29 | J75481 | Пресс-маслёнка | 1 |
| 30 | 4653817 | Шланг | 1 |
| 31 | 4653818 | Шланг | 1 |
| 33 | 4489555 | Защита шланга | 6 |
| 34 | 4641870 | Защита шланга | 2 |
| 35 | 4326365 | Ленточный зажим | 20 |
| 100 | 4651423 | Седло винта | 14 |
| 101 | 4653654 | Защитный кожух | 1 |
| 103 | 6025901 | Пост (кабина) | 1 |
| 103 | 6025202 | Пост (навес) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
