Ход пилотные гидролинии (2) — HITACHI ZX35U-2

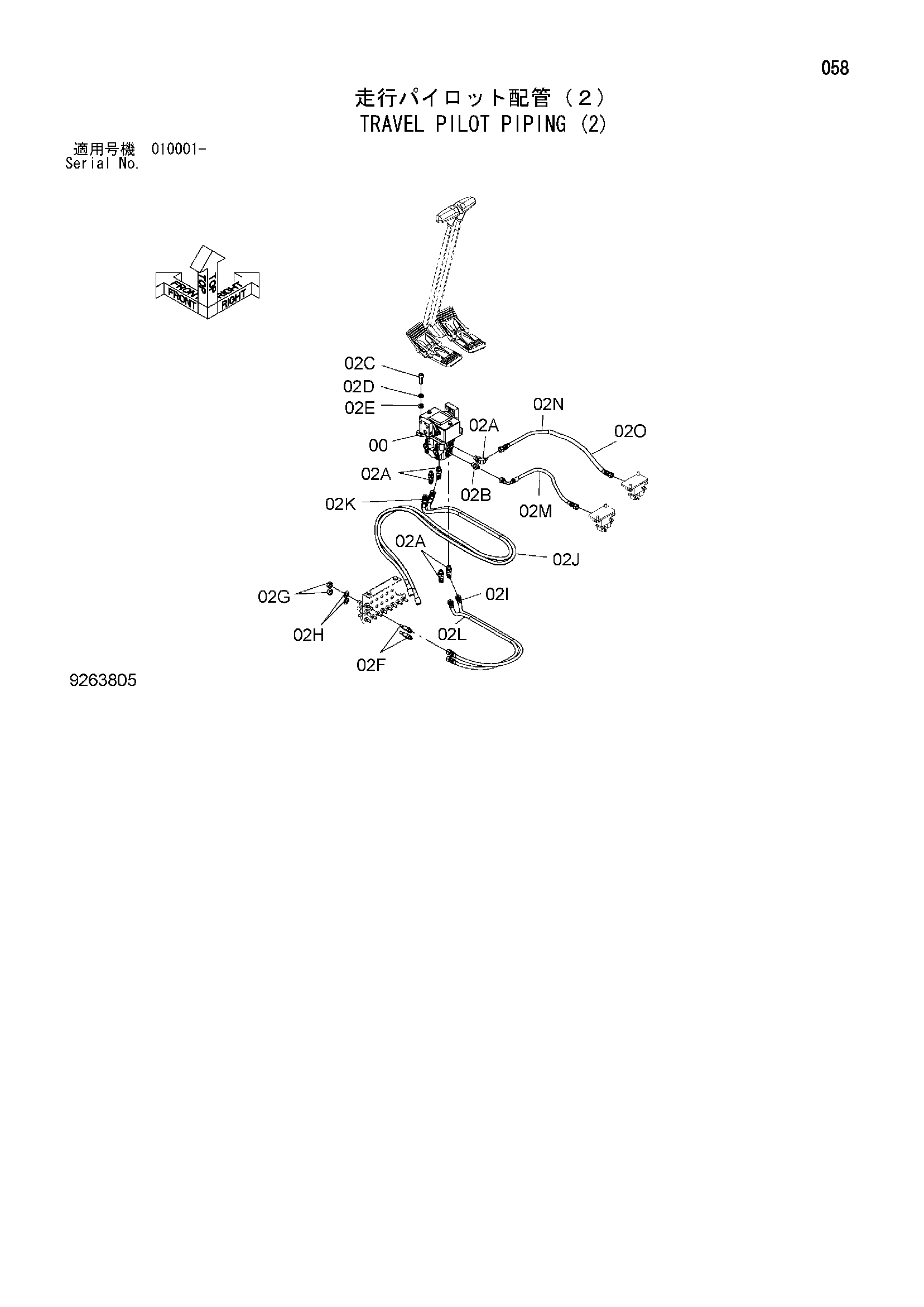

Заводская схема «Ход пилотные гидролинии (2)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609765 | Пилотный клапан | 1 |
| 02 | 9263946 | Гидролинии хода | 1 |
| 02A | A852322 | Угловой штуцер | 5 |
| 02A1 | 957366 | Уплотнительное кольцо | 1 |
| 02B | 4652862 | Фильтр | 1 |
| 02C | J781030 | Болт с внутренним шестигранником | 2 |
| 02D | A590910 | Пружинная шайба | 2 |
| 02E | A590110 | Плоская шайба | 2 |
| 02F | 4648389 | Адаптер | 2 |
| 02G | J950012 | Гайка | 2 |
| 02H | A590112 | Плоская шайба | 2 |
| 02I | 4653579 | Пластиковый шланг | 1 |
| 02J | 4653580 | Шланг | 1 |
| 02K | 4653581 | Шланг | 1 |
| 02L | 4653582 | Пластиковый шланг | 1 |
| 02M | 4659842 | Пластиковый шланг | 1 |
| 02N | 4653578 | Пластиковый шланг | 1 |
| 02O | 4395984 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
