Пилотные гидролинии (H тип) — HITACHI ZX35U-2

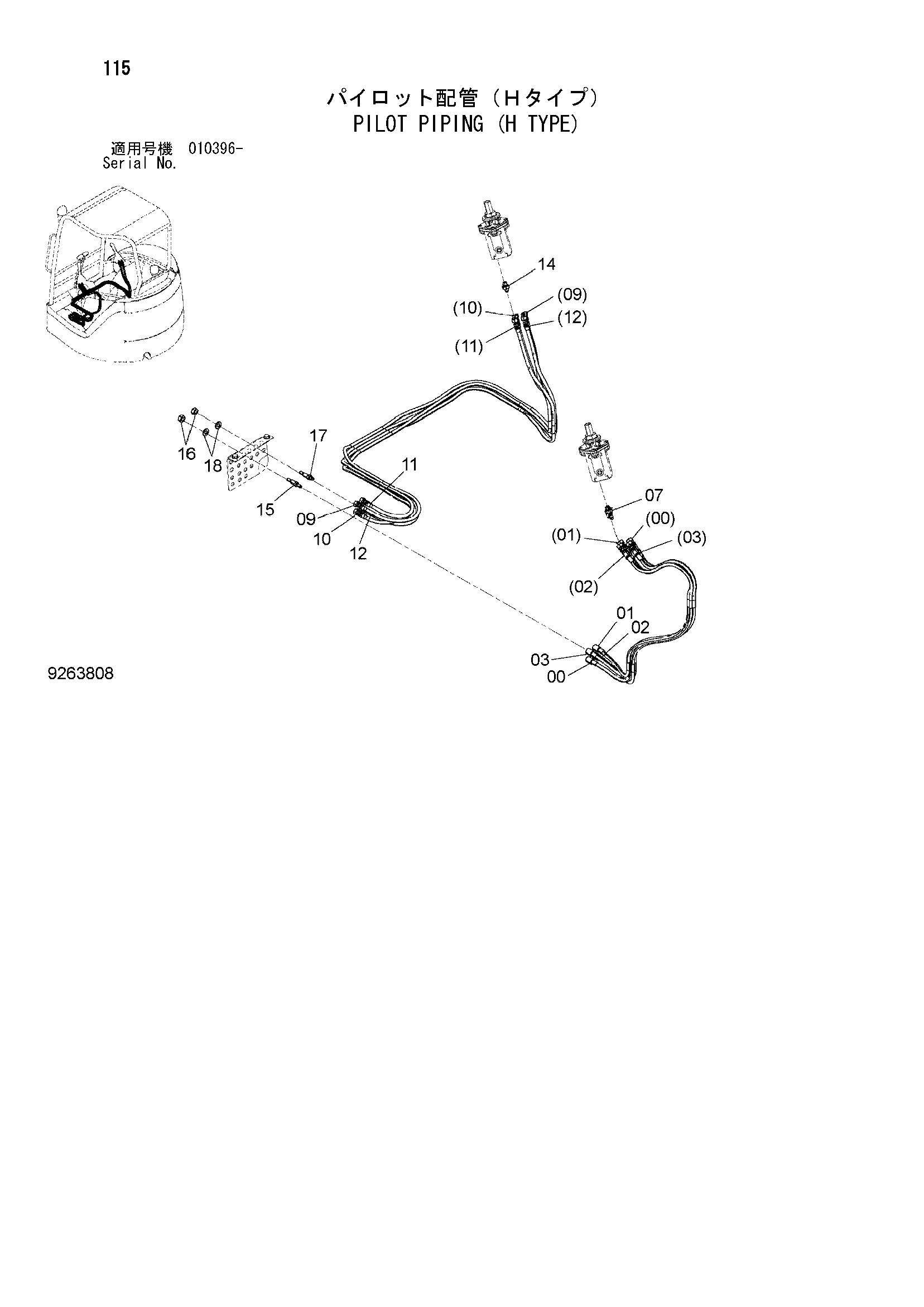

Заводская схема «Пилотные гидролинии (H тип)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653562 | Шланг (L1) | 1 |
| 01 | 4653563 | Шланг (L2) | 1 |
| 02 | 4653564 | Шланг (L3) | 1 |
| 03 | 4653565 | Шланг (L4) | 1 |
| 07 | A852222 | Угловой штуцер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4653571 | Пластиковый шланг (R1) | 1 |
| 10 | 4653572 | Пластиковый шланг (R2) | 1 |
| 11 | 4653573 | Пластиковый шланг (R3) | 1 |
| 12 | 4653574 | Пластиковый шланг (R4) | 1 |
| 14 | A852122 | Адаптер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4409739 | Адаптер | 4 |
| 16 | J950012 | Гайка | 8 |
| 17 | 4648389 | Адаптер | 4 |
| 18 | A590112 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
