Навес — HITACHI ZX35U-2

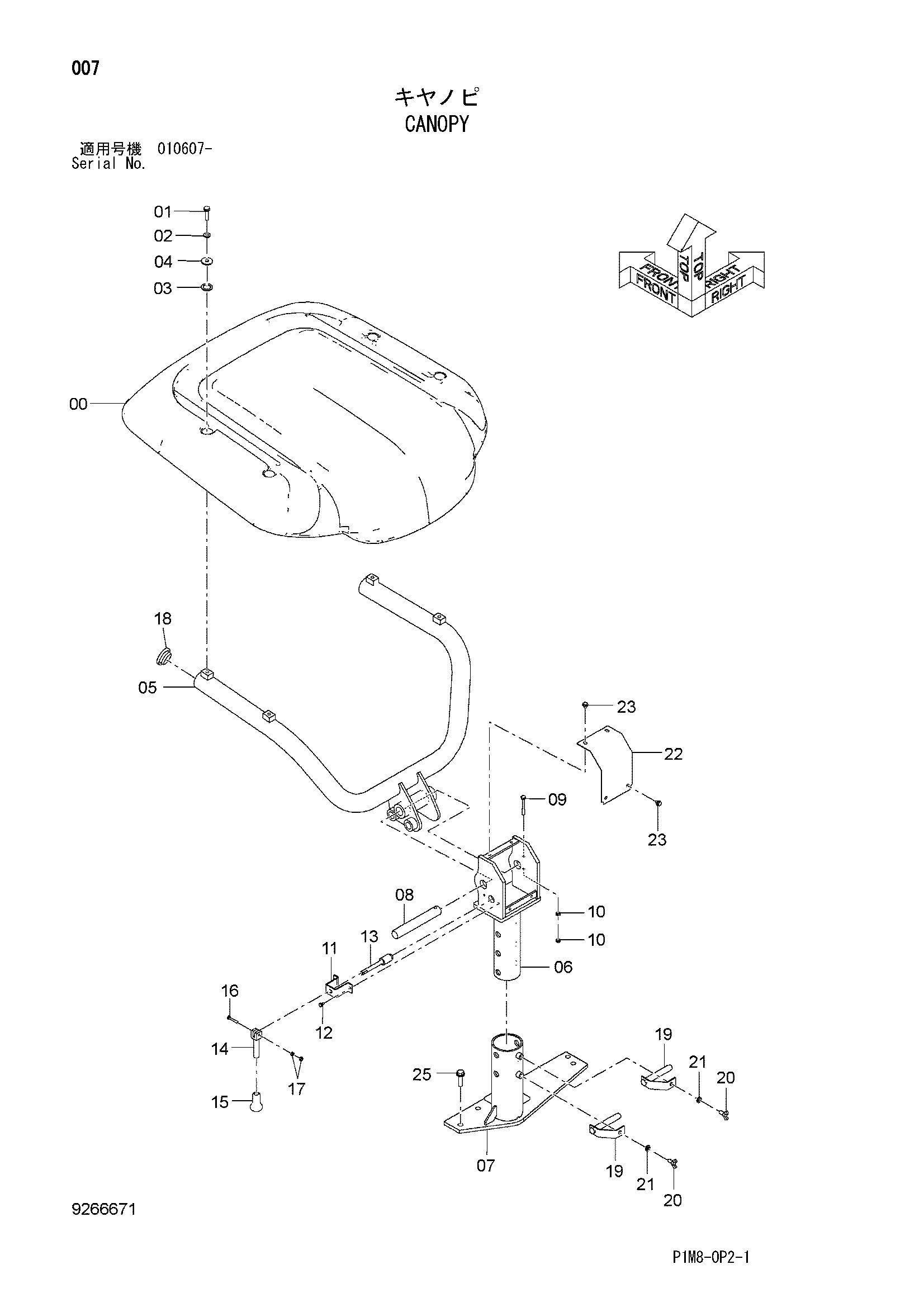

Заводская схема «Навес» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427920 | Рооф | 1 |
| 01 | J901040 | Болт | 4 |
| 02 | J254010 | Шайба | 4 |
| 03 | 4417253 | Шайба | 4 |
| 04 | 4621403 | Шайба | 4 |
| 05 | 7051198 | Поле | 1 |
| 06 | 7051204 | Кронштейн | 1 |
| 07 | 7051205 | Стойка | 1 |
| 08 | 3056260 | Палец | 1 |
| 09 | J900860 | Болт | 1 |
| 10 | M500807 | Гайка | 2 |
| 11 | 4601958 | Хомут | 1 |
| 12 | J260614 | Болт с шайбой | 2 |
| 12A | J900614 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 13 | 4658179 | Рычаг | 1 |
| 14 | 9760692 | Рукоятка | 1 |
| 15 | 4399121 | Рукоятка | 1 |
| 16 | J900640 | Болт | 1 |
| 17 | M500605 | Гайка | 2 |
| 18 | 4472359 | Колпачок | 2 |
| 19 | 9766567 | Ограничитель | 2 |
| 20 | 4639848 | Болт винг | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | 4658309 | Крышка | 1 |
| 23 | J260812 | Болт с шайбой | 4 |
| 23A | J900812 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | J271250 | Болт с шайбой | 4 |
| 25A | J901250 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
