Основные гидролинии (1-2) — HITACHI ZX35U-2

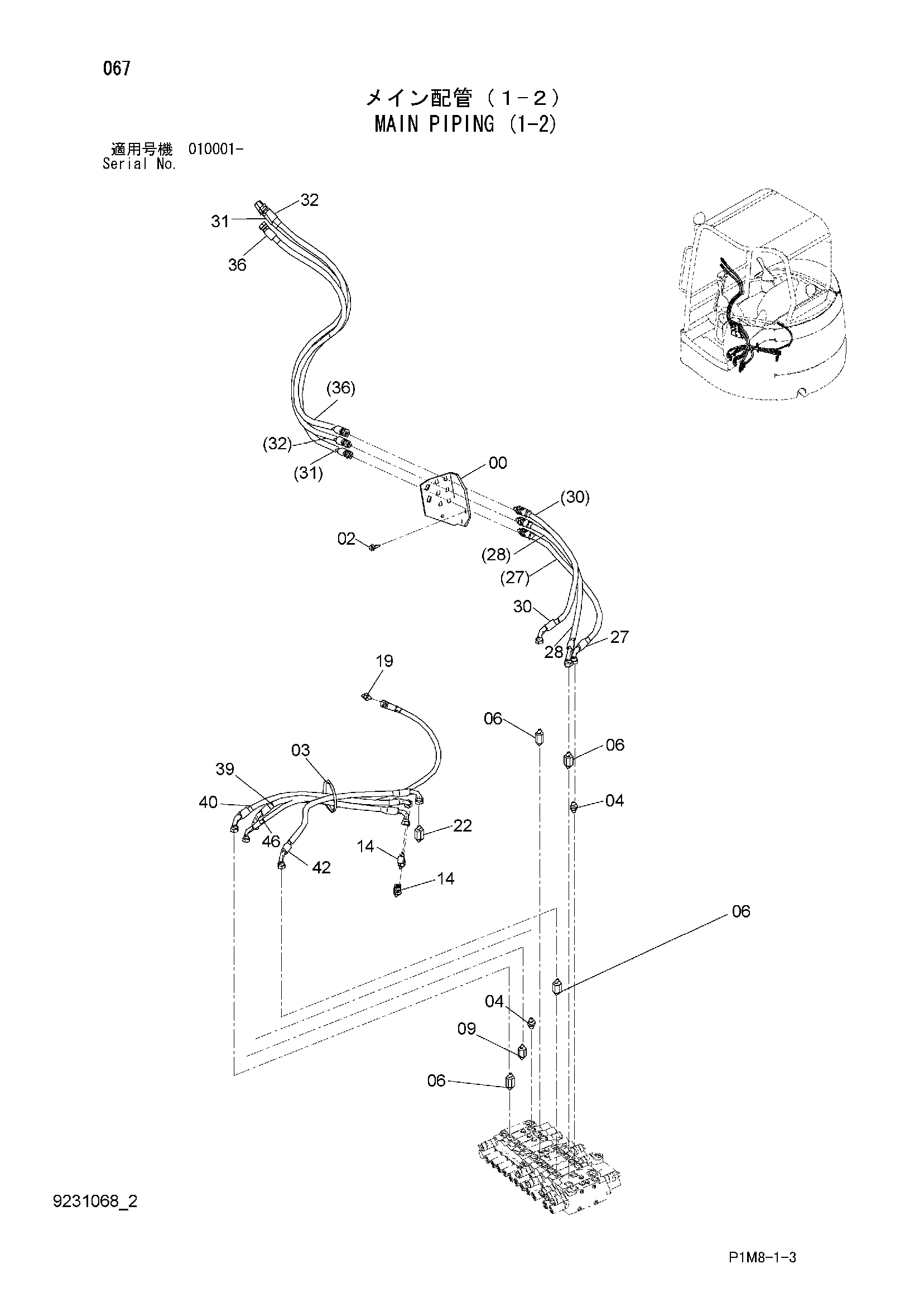

Заводская схема «Основные гидролинии (1-2)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610078 | Кронштейн | 1 |
| 00 | 4659542 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Плоская шайба | 1 |
| 03 | 4323613 | Ленточный зажим | 1 |
| 04 | A852133 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4276965 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4276964 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852233 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4276965 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4627186 | Шланг (1, A2) | 1 |
| 28 | 4627187 | Шланг (2, B2) | 1 |
| 30 | 4627189 | Шланг (3, B5) | 1 |
| 31 | 4627190 | Шланг (1, F6) | 1 |
| 32 | 4627191 | Шланг (2, F5) | 1 |
| 36 | 4627195 | Шланг (3, F4) | 1 |
| 39 | 4627198 | Шланг (A9) | 1 |
| 40 | 4627199 | Шланг (B9) | 1 |
| 42 | 4627201 | Шланг (B3) | 1 |
| 46 | 4627205 | Шланг (B7) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
