Навесное оборудование педаль (2)(левый боковой хоризонтал тип) — HITACHI ZX35U-2

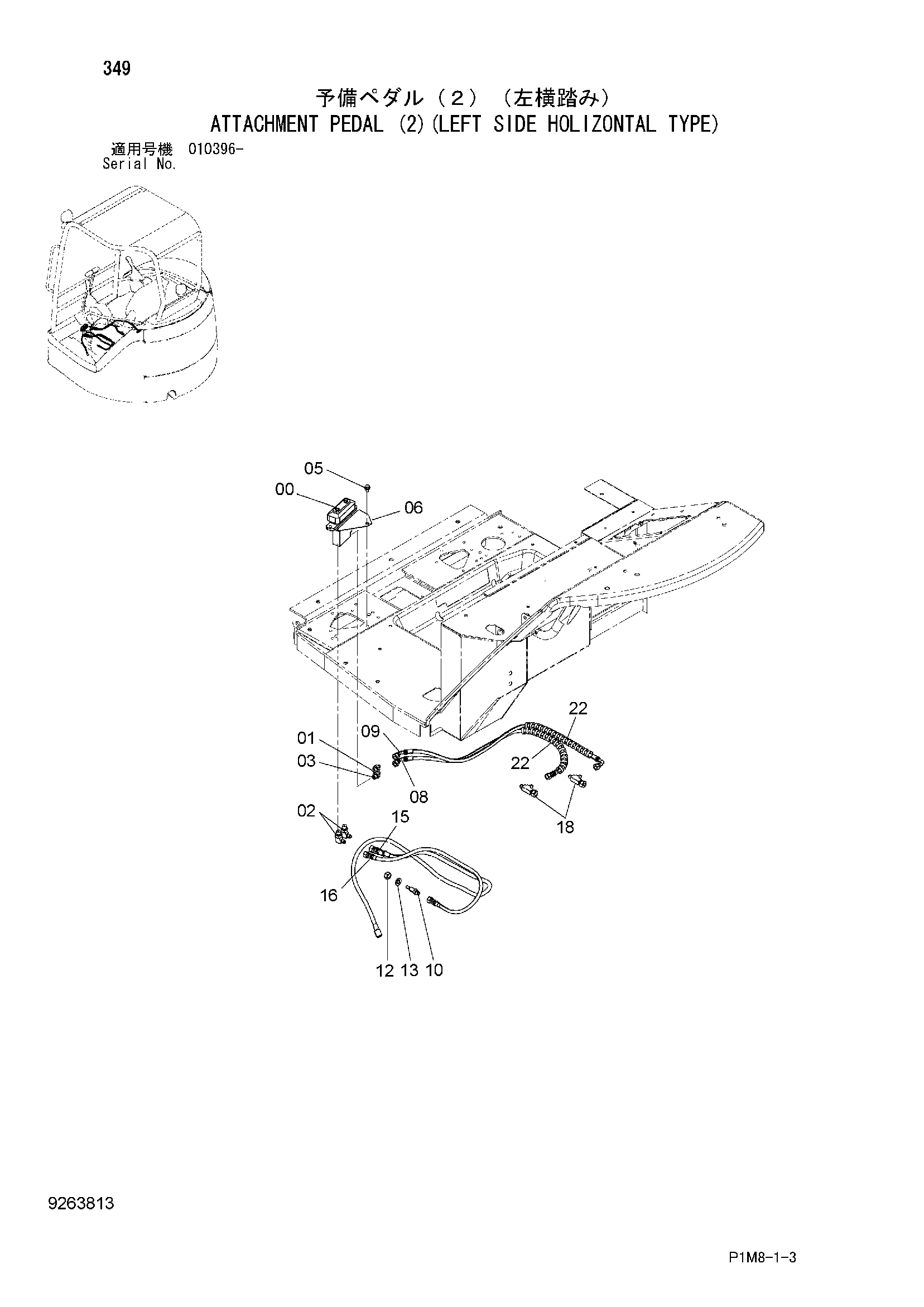

Заводская схема «Навесное оборудование педаль (2)(левый боковой хоризонтал тип)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 01 | A852122 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852322 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4652862 | Фильтр | 1 |
| 05 | J260816 | Болт с шайбой | 1 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 4609338 | Пластина | 1 |
| 08 | 4653595 | Пластиковый шланг (P) | 1 |
| 08 | 4659835 | Пластиковый шланг (P) | 1 |
| 09 | 4653596 замена: 4658986 | Пластиковый шланг (T) | 1 |
| 09 | 4656808 замена: 4658986 | Пластиковый шланг (T) | 1 |
| 09 | 4658986 | Пластиковый шланг (T) | 1 |
| 10 | 4648389 | Адаптер | 1 |
| 12 | J950012 | Гайка | 1 |
| 13 | A590112 | Плоская шайба | 1 |
| 15 | 4653597 | Шланг (1) | 1 |
| 16 | 4653598 | Пластиковый шланг (2) | 1 |
| 18 | 4252786 | Тройник | 2 |
| 22 | 4395984 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
