2Ходовой многофункциональный трубопроводы (1-1) — HITACHI ZX35U-2

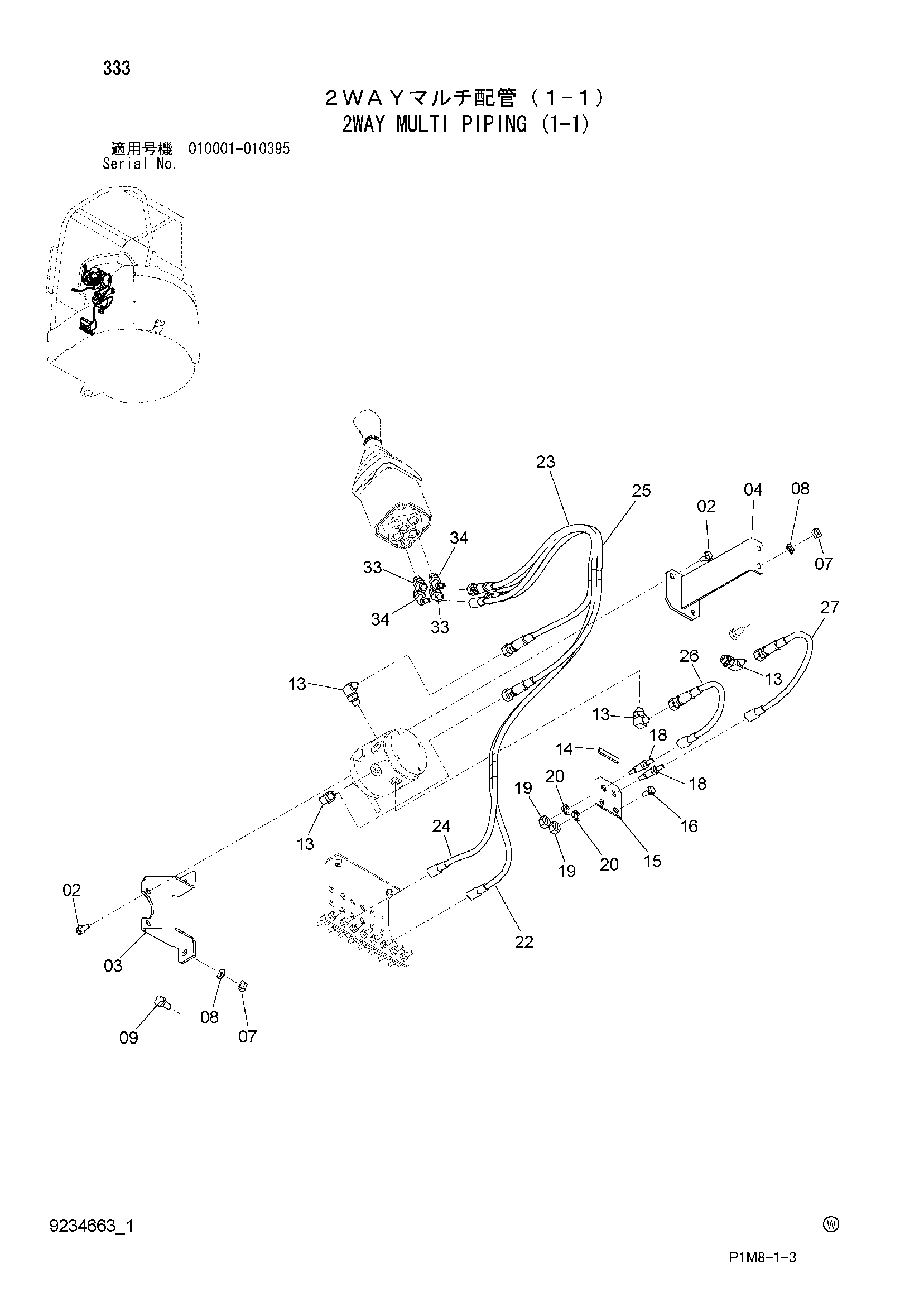

Заводская схема «2Ходовой многофункциональный трубопроводы (1-1)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 3102851 замена: 3108892 | Кронштейн | 1 |
| 04 | 8094646 | Кронштейн | 1 |
| 07 | J950010 | Гайка | 4 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Плоская шайба | 1 |
| 13 | A852322 | Угловой штуцер | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4485975 | Резиновая прокладка | 1 |
| 15 | 4617344 | Пластина | 1 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | 4409739 | Адаптер | 2 |
| 19 | J950012 | Гайка | 2 |
| 20 | A590912 | Пружинная шайба | 2 |
| 22 | 4627180 | Шланг (L1) | 1 |
| 23 | 4627680 | Шланг (L2) | 1 |
| 24 | 4627182 | Шланг (L3) | 1 |
| 25 | 4627681 | Шланг (L4) | 1 |
| 26 | 4627682 | Шланг (R2) | 1 |
| 27 | 4627683 | Шланг (R4) | 1 |
| 33 | A852222 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4458054 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
