Кондиционер (2-1) — HITACHI ZX35U-2

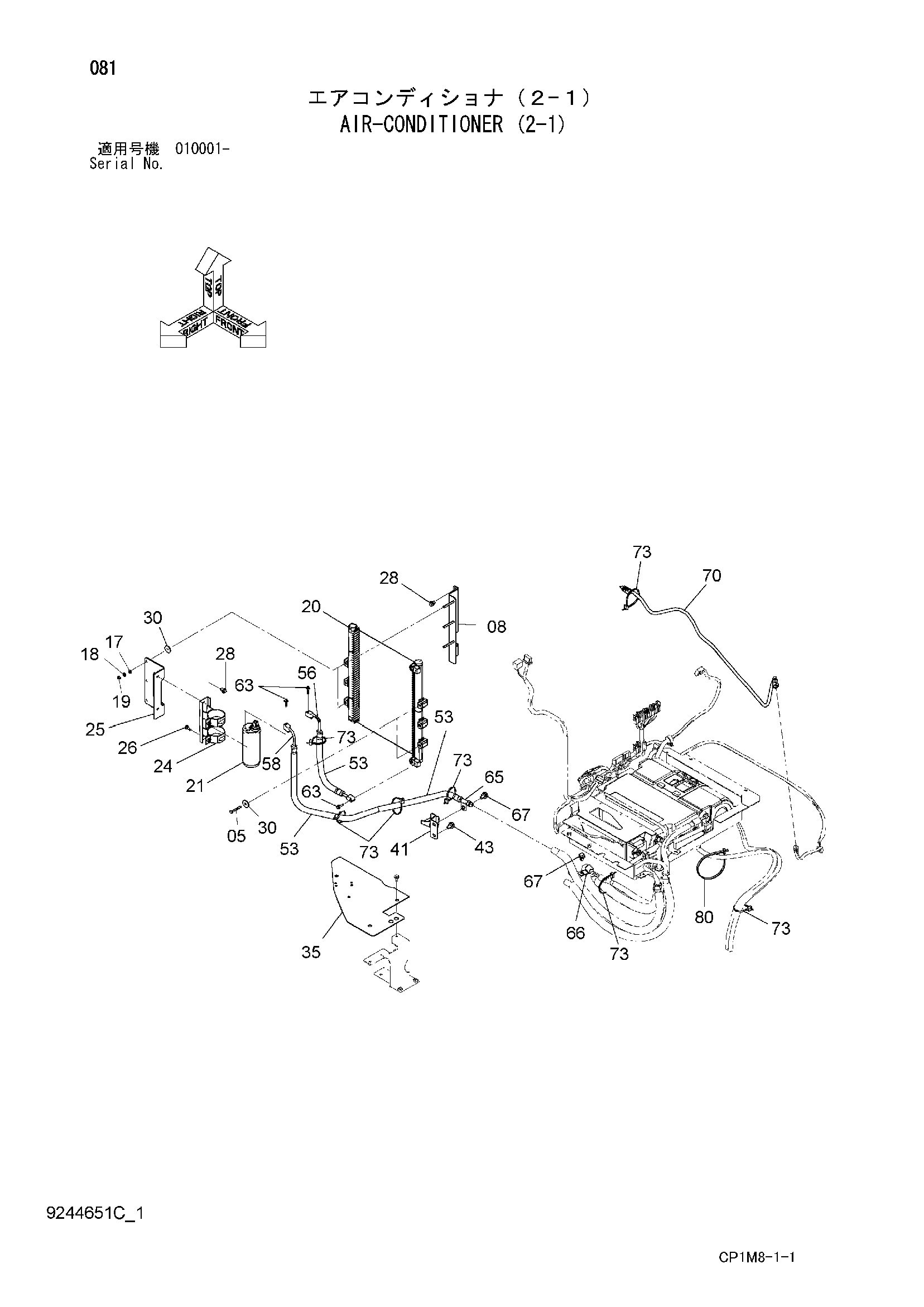

Заводская схема «Кондиционер (2-1)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | J900645 | Болт | 2 |
| 08 | 9764785 | Правый кронштейн | 1 |
| 17 | A590106 | Плоская шайба | 3 |
| 18 | A590906 | Пружинная шайба | 3 |
| 19 | M500605 | Гайка | 3 |
| 20 | 4615805 | Конденсатор | 1 |
| 21 | 4615806 | Осушитель | 1 |
| 24 | 4615807 | Кронштейн | 1 |
| 25 | 9761976 | Кронштейн | 1 |
| 26 | J260620 | Болт с шайбой | 2 |
| 26A | J900620 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 28 | J260816 | Болт с шайбой | 5 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 30 | 4340301 | Шайба | 5 |
| 35 | 4640651 | Крышка | 1 |
| 41 | 8098338 | Кронштейн | 1 |
| 43 | J271020 | Болт с шайбой | 2 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Плоская шайба | 1 |
| 53 | 4327293 | Защитный кожух | 3 |
| 56 | 4615903 | Шланг радиатора | 1 |
| 58 | 4615904 | Шланг радиатора | 1 |
| 63 | J260625 | Болт с шайбой | 3 |
| 63A | J900625 | Болт | 1 |
| 63B | A590106 | Плоская шайба | 1 |
| 65 | 4190271 | Зажим | 1 |
| 66 | 4190253 | Зажим | 1 |
| 67 | J271020 | Болт с шайбой | 2 |
| 67A | J901020 | Болт | 1 |
| 67B | J222010 | Плоская шайба | 1 |
| 70 | 4617522 | Жгут проводов | 1 |
| 73 | 4055312 | Ленточный зажим | 7 |
| 80 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
