Гусеничная рама — HITACHI ZX35U-2

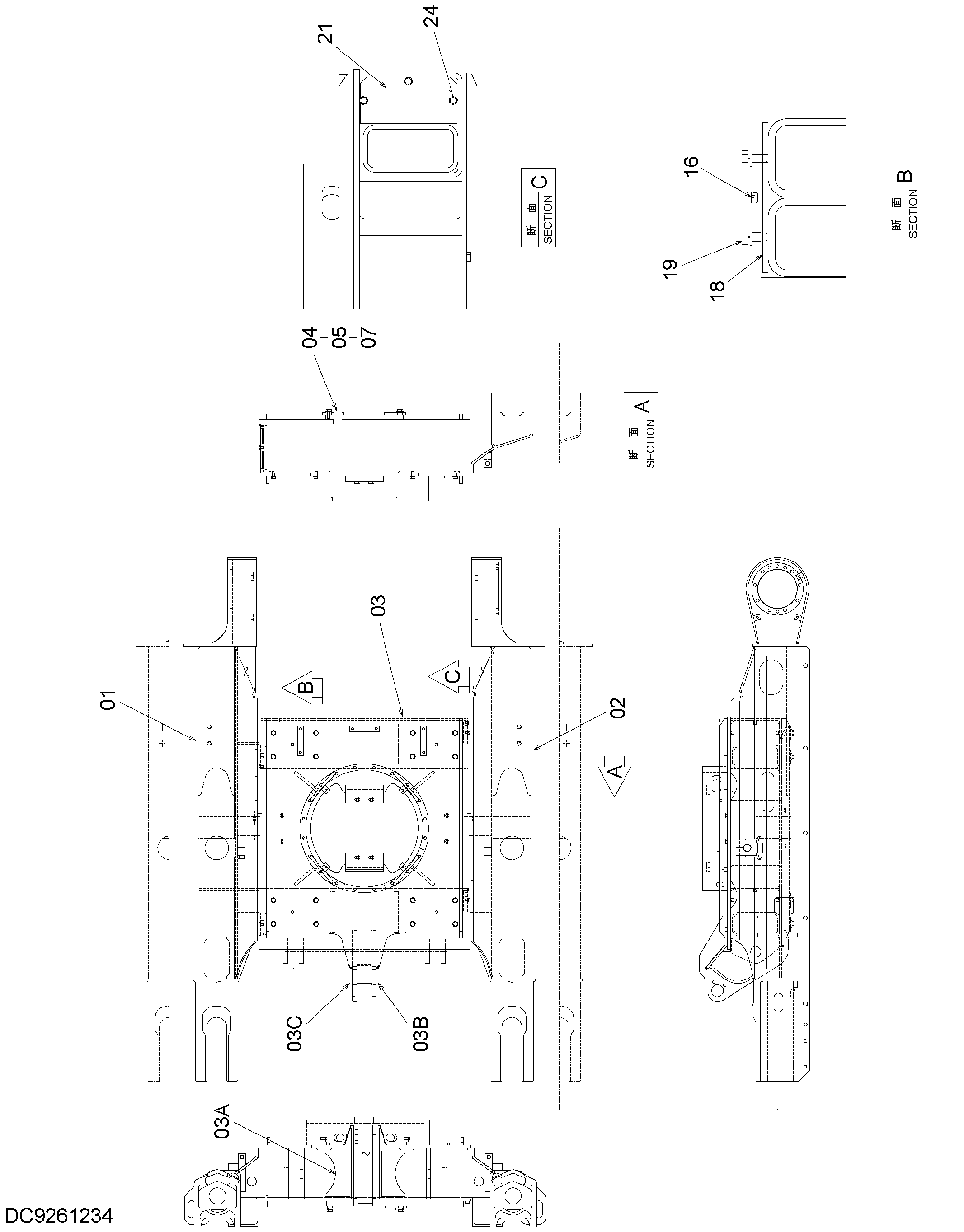

Заводская схема «Гусеничная рама» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6024455 | Рама боковой(правый) | 1 |
| 02 | 6024155 | Рама боковой(левый) | 1 |
| 03 | 5013616 | Рама центральный | 1 |
| 03A | 4715031 | Пластина | 2 |
| 03B | 4715030 | Пластина | 1 |
| 03C | 4715103 | Пластина | 1 |
| 04 | 9760970 | Палец | 4 |
| 05 | 4339354 | Втулка | 4 |
| 07 | J901230 | Болт | 4 |
| 16 | 94-2011 | Пробка | 4 |
| 18 | 4707851 | Пластина скольжение | 4 |
| 19 | J271020 | Болт с шайбой | 16 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4723152 | Пластина | 4 |
| 24 | J260816 | Болт с шайбой | 12 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
