Дополнительные гидролинии (верхняя платформа) — HITACHI ZX35U-2

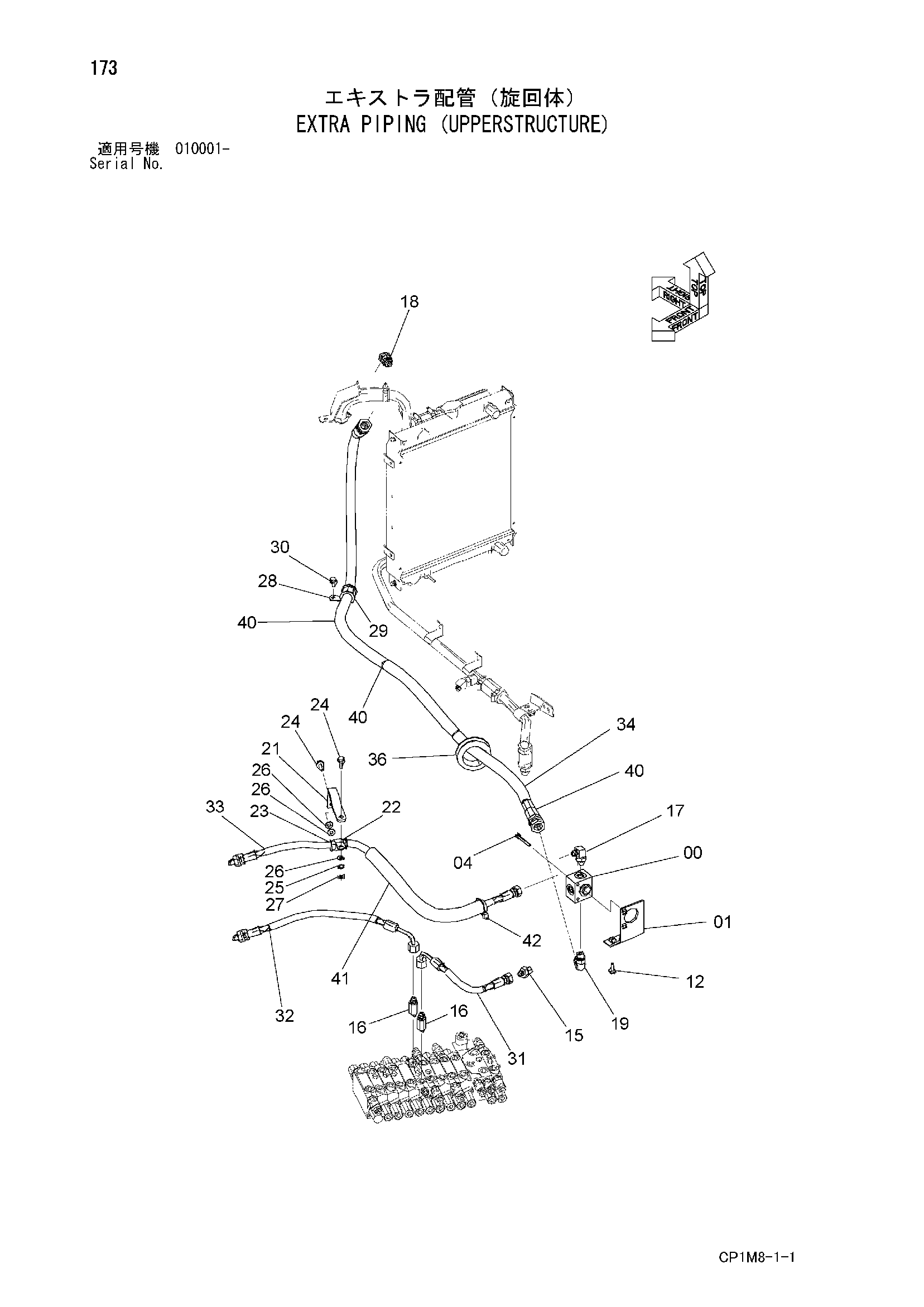

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | 9761376 | Кронштейн | 1 |
| 04 | J260860 | Болт с шайбой | 2 |
| 04A | J900860 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Плоская шайба | 1 |
| 15 | A852144 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4276966 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4412566 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4190246 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4625614 | Кронштейн | 1 |
| 22 | 4192035 | Зажим | 1 |
| 23 | 4463996 | Резиновая втулка | 1 |
| 24 | J271030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Плоская шайба | 1 |
| 25 | A590910 | Пружинная шайба | 1 |
| 26 | J222010 | Шайба | 3 |
| 27 | J950010 | Гайка | 1 |
| 28 | 4190264 | Зажим | 1 |
| 29 | 4625450 | Резиновая втулка | 1 |
| 30 | J271020 | Болт с шайбой | 1 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Плоская шайба | 1 |
| 31 | 4627206 | Шланг | 1 |
| 32 | 4627209 | Шланг | 1 |
| 33 | 4627210 | Шланг | 1 |
| 34 | 4627211 | Шланг | 1 |
| 36 | 4246927 | Резиновая втулка | 1 |
| 40 | 4327294 | Защитный кожух | 3 |
| 41 | 4432868 | Трубка | 1 |
| 42 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
