Стрела поворот пилотные гидролинии (2) — HITACHI ZX35U-2

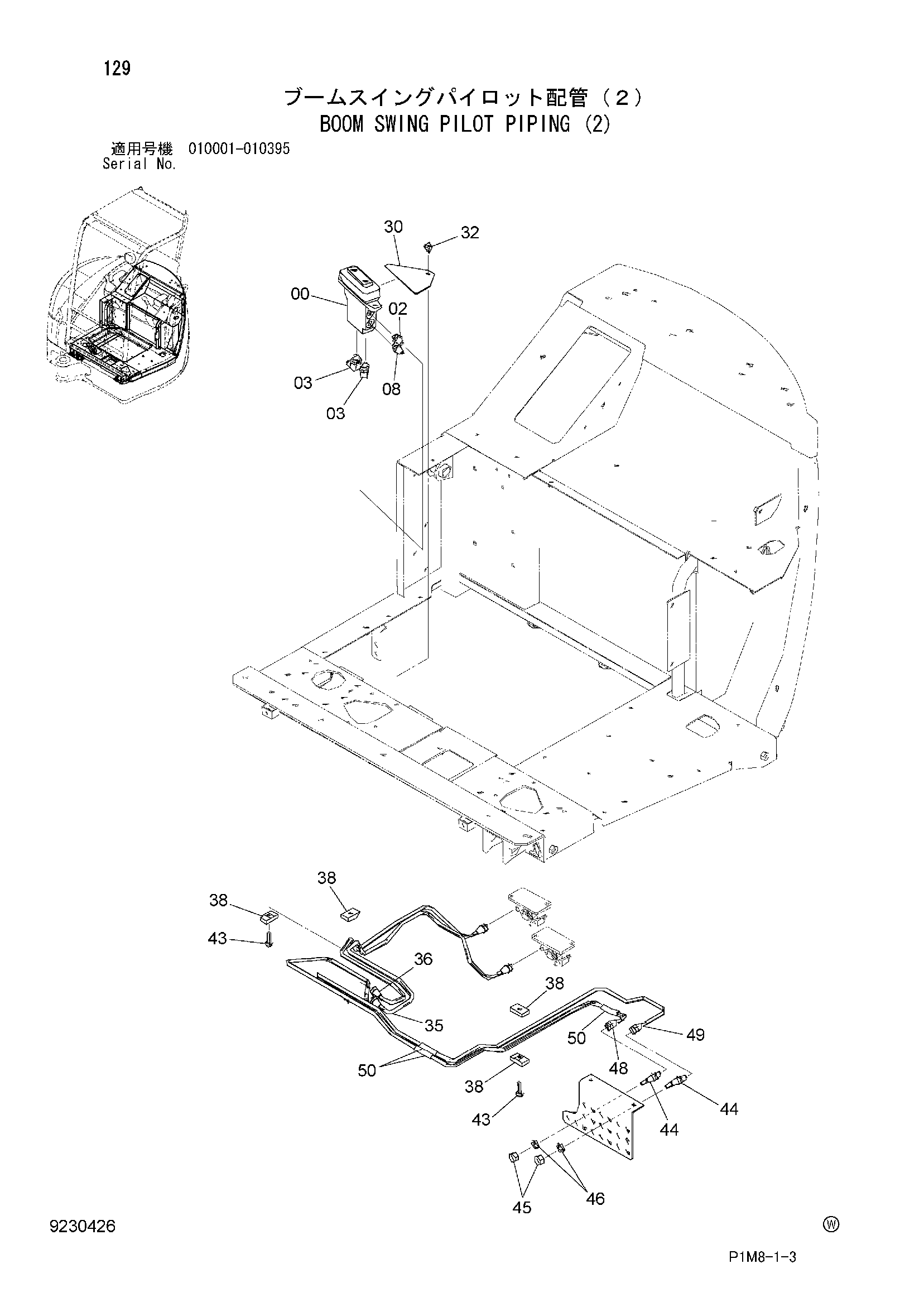

Заводская схема «Стрела поворот пилотные гидролинии (2)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | 4255304 | Штуцер трубки | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4293950 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4255304 замена: 4652863 | Штуцер трубки | 1 |
| 08 | 4652863 | Фильтр | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4609338 | Пластина | 1 |
| 32 | J260816 | Болт с шайбой | 1 |
| 32A | J900816 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 35 | 3100337 | Трубка | 1 |
| 36 | 3100338 | Трубка | 1 |
| 38 | 9735306 | Хомут | 4 |
| 43 | J260830 | Болт с шайбой | 2 |
| 43A | J900830 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | 4610482 | Адаптер | 2 |
| 45 | J950012 | Гайка | 2 |
| 46 | A590912 | Пружинная шайба | 2 |
| 48 | 3101221 | Трубка | 1 |
| 49 | 3101222 | Трубка | 1 |
| 50 | 4634139 | Резиновая прокладка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
