Крышка (2) [навес, TOPS навес] — HITACHI ZX35U

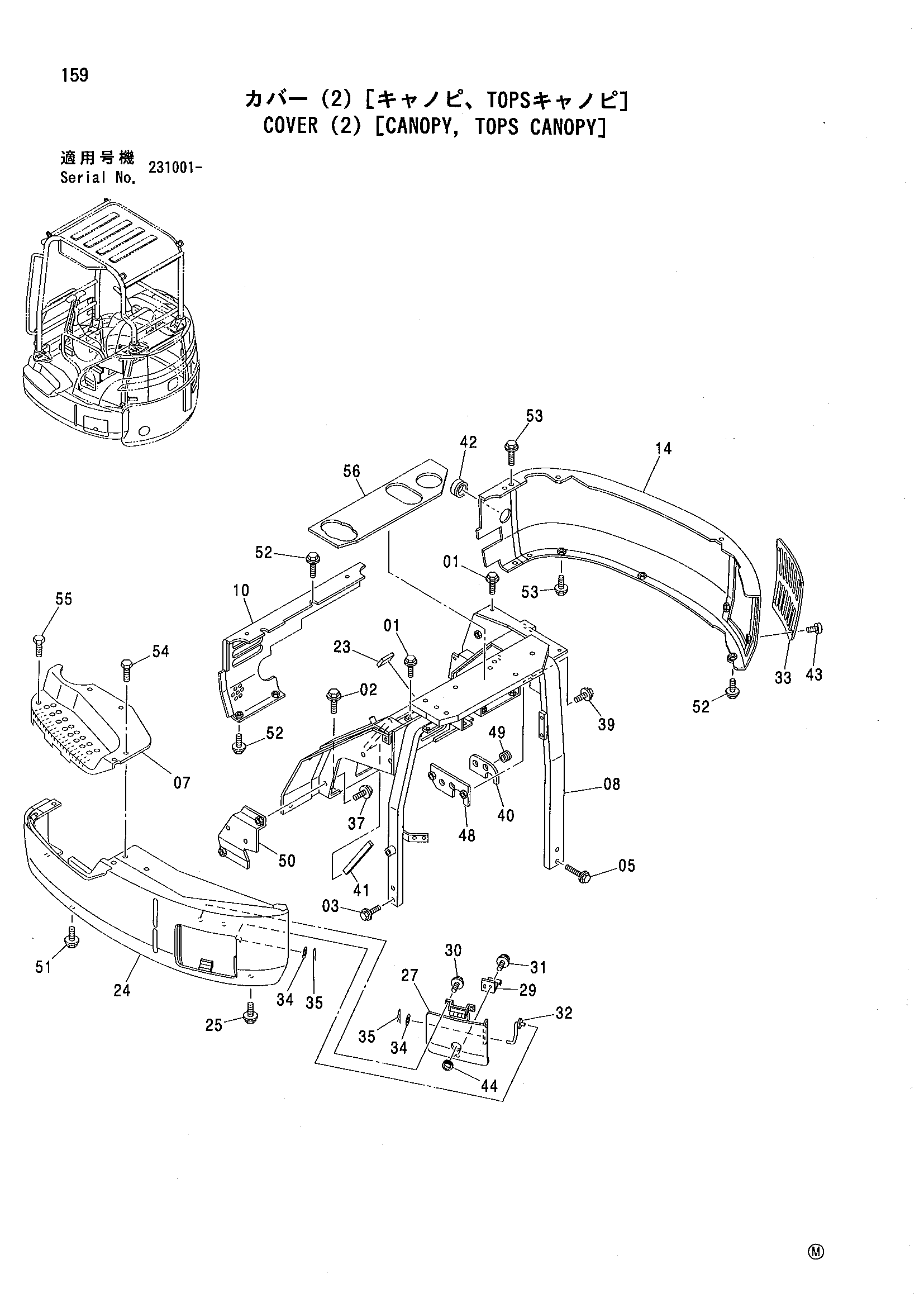

Заводская схема «Крышка (2) [навес, TOPS навес]» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (2) [навес, TOPS навес] HITACHI ZX35U](/catalog-drawings/21/21ebef17-a160-4fce-bd21-80c72867ae8e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J090820 | Болт с шайбой | 6 |
| 02 | J051240 | Болт с шайбой | 4 |
| 03 | J051245 | Болт с шайбой | 2 |
| 05 | J051250 | Болт с шайбой | 2 |
| 07 | 4470265 | Крышка | 1 |
| 08 | 6020621 | Опора | 1 |
| 10 | 7041742 | Крышка | 1 |
| 14 | 7041741 | Крышка | 1 |
| 23 | 4392475 | Резиновая прокладка | 1 |
| 24 | 6020714 | Крышка | 1 |
| 25 | J090835 | Болт с шайбой | 1 |
| 27 | 7041706 | Крышка | 1 |
| 29 | 4405877 | Пружина | 1 |
| 30 | J090616 | Болт с шайбой | 2 |
| 31 | J680408 | Винт с шайбой | 2 |
| 32 | 9743982 | Стойка | 1 |
| 33 | 2043749 | Крышка | 1 |
| 34 | 4345258 | Шайба | 2 |
| 35 | 4022696 | Стопорный палец | 2 |
| 37 | J090825 | Болт с шайбой | 2 |
| 39 | J090825 | Болт с шайбой | 2 |
| 40 | 4468220 | Резиновая прокладка | 1 |
| 41 | 4468103 | Резиновая прокладка | 1 |
| 42 | 4143612 | Резиновая втулка | 1 |
| 43 | J692620 | Винт | 4 |
| 44 | 4299864 | Уплотнительная втулка | 1 |
| 48 | 9758015 | Пластина | 1 |
| 49 | 4334966 | Бусинг резиновый | 2 |
| 50 | 8088711 | Крышка | 1 |
| 51 | J090825 | Болт с шайбой | 2 |
| 52 | J090830 | Болт с шайбой | 5 |
| 53 | J090825 | Болт с шайбой | 3 |
| 54 | J090835 | Болт с шайбой | 1 |
| 55 | J090820 | Болт с шайбой | 4 |
| 56 | 4478604 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
