Навесное оборудование педаль(2) — HITACHI ZX35U

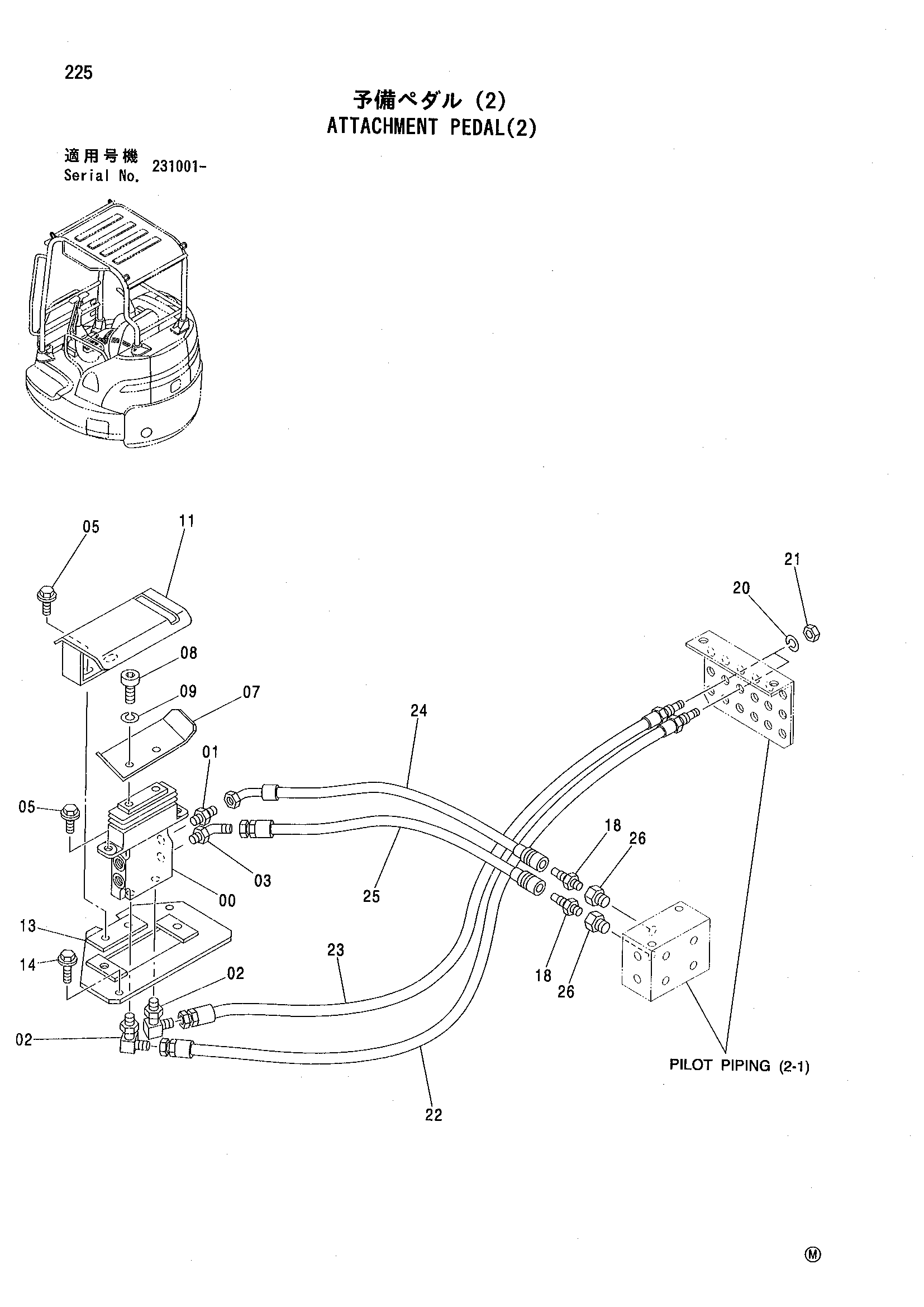

Заводская схема «Навесное оборудование педаль(2)» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467245 | Пилотный клапан | 1 |
| 01 | 4042030 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4434981 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4108100 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | J050820 | Болт с шайбой | 4 |
| 07 | 9758030 | Педаль | 1 |
| 08 | J770816 | Болт с внутренним шестигранником | 2 |
| 09 | J252108 | Пружинная шайба | 2 |
| 11 | 8086698 | Крышка | 1 |
| 13 | 8086749 | Пластина | 1 |
| 14 | J051025 | Болт с шайбой | 2 |
| 18 | 4467369 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 0 |
| 20 | J252212 | Пружинная шайба | 2 |
| 21 | J231212 | Гайка | 2 |
| 22 | 4472995 | Шланг | 1 |
| 23 | 4472996 | Шланг | 1 |
| 24 | 4472997 | Шланг | 1 |
| 25 | 4472998 | Шланг | 1 |
| 26 | 4263446 | Переходник S | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
