Отвал рычаг (2) [STD. отвал] — HITACHI ZX35U

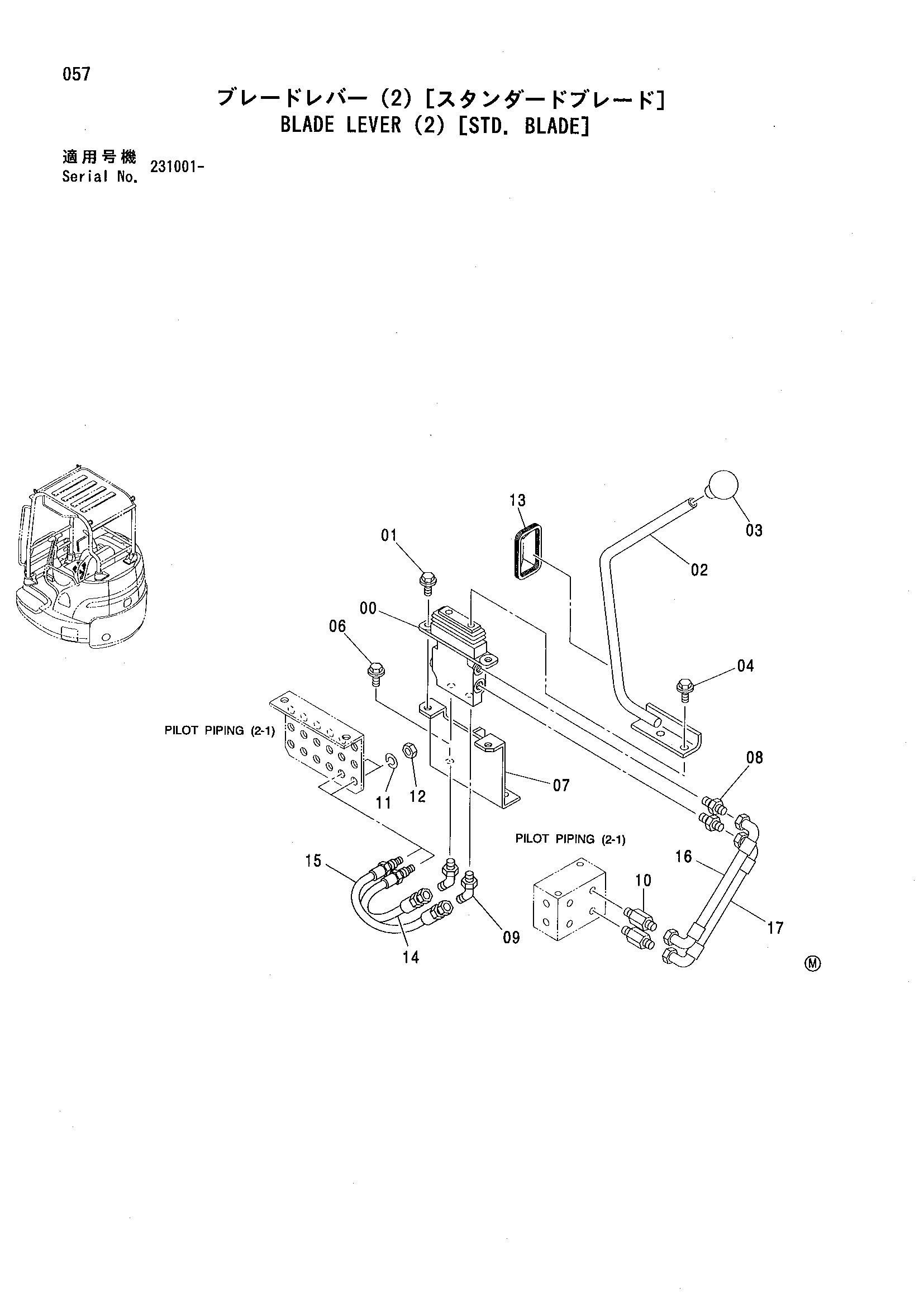

Заводская схема «Отвал рычаг (2) [STD. отвал]» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Отвал рычаг (2) [STD. отвал] HITACHI ZX35U](/catalog-drawings/d0/d0b8ad28-4a1a-43ea-ae3c-eb6aa593f4bd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467244 | Пилотный клапан | 1 |
| 01 | J090820 | Болт с шайбой | 2 |
| 02 | 8086710 | Рычаг | 1 |
| 03 | 4399121 | Рукоятка | 1 |
| 04 | J090816 | Болт с шайбой | 2 |
| 06 | J090825 | Болт с шайбой | 2 |
| 07 | 9759128 | Кронштейн | 1 |
| 08 | 4042030 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4423863 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4368208 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | J252212 | Пружинная шайба | 2 |
| 12 | J231212 | Гайка | 2 |
| 13 | 4476869 | Резиновая втулка | 1 |
| 14 | 4472983 | Шланг | 1 |
| 15 | 4472984 | Шланг | 1 |
| 16 | 4472985 | Шланг | 1 |
| 17 | 4472986 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
