Дополнительные гидролинии (верхняя платформа) — HITACHI ZX35U

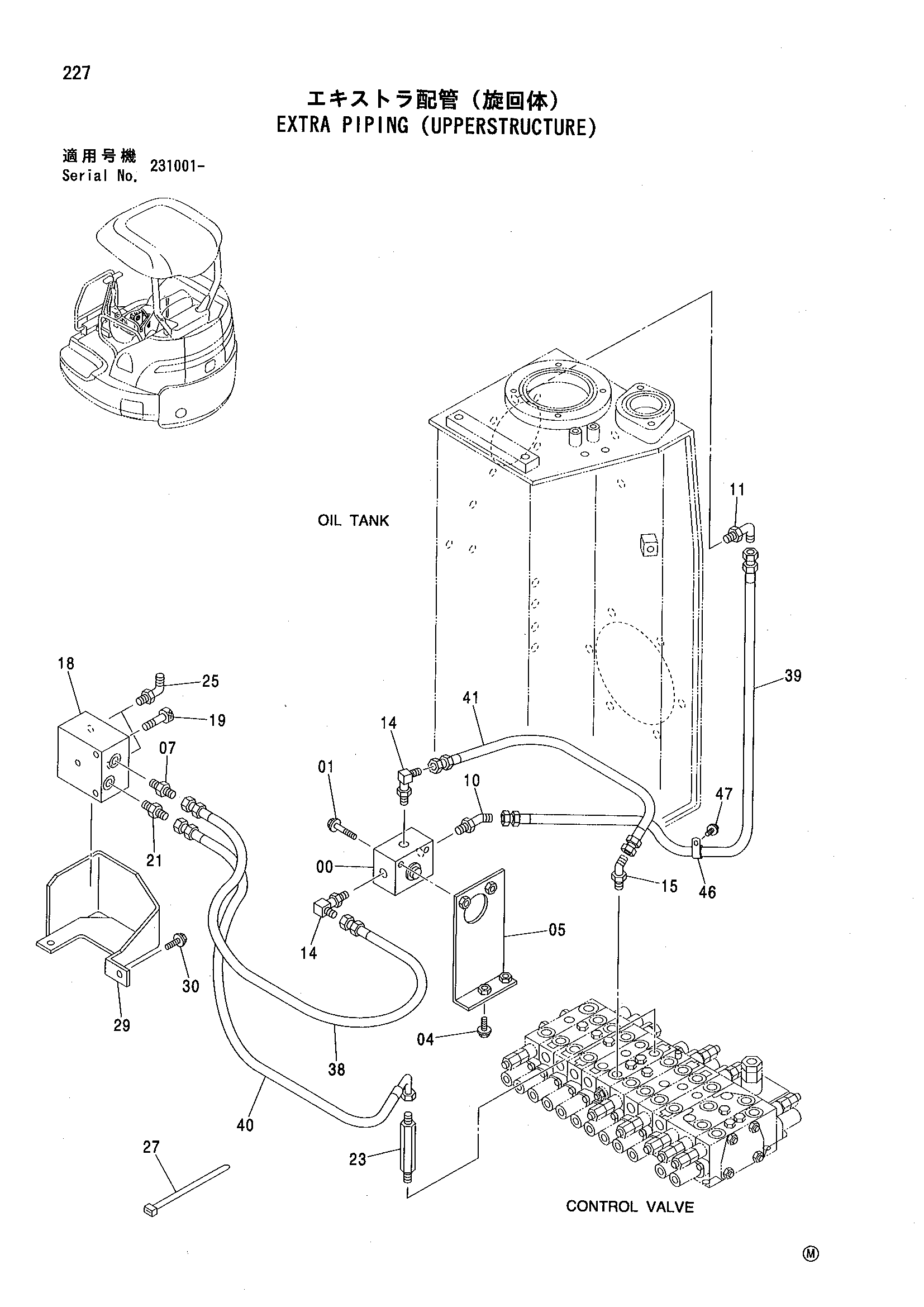

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | J090865 | Болт с шайбой | 2 |
| 04 | J090825 | Болт с шайбой | 2 |
| 05 | 8089229 | Кронштейн | 1 |
| 07 | 4042032 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4173019 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4169596 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4434983 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4173018 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 3078513 | Коллектор | 1 |
| 19 | J770855 | Болт с внутренним шестигранником | 3 |
| 21 | 4042032 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4467386 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4037760 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4055312 | Ленточный зажим | 3 |
| 29 | 8078075 | Крышка | 1 |
| 30 | J051025 | Болт с шайбой | 2 |
| 38 | 4473032 | Шланг | 1 |
| 39 | 4473033 | Шланг | 1 |
| 40 | 4473034 | Шланг | 1 |
| 41 | 4473035 | Шланг | 1 |
| 46 | 4190263 | Зажим | 1 |
| 47 | J051025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
