Гидроцилиндр ковша — HITACHI ZX35U

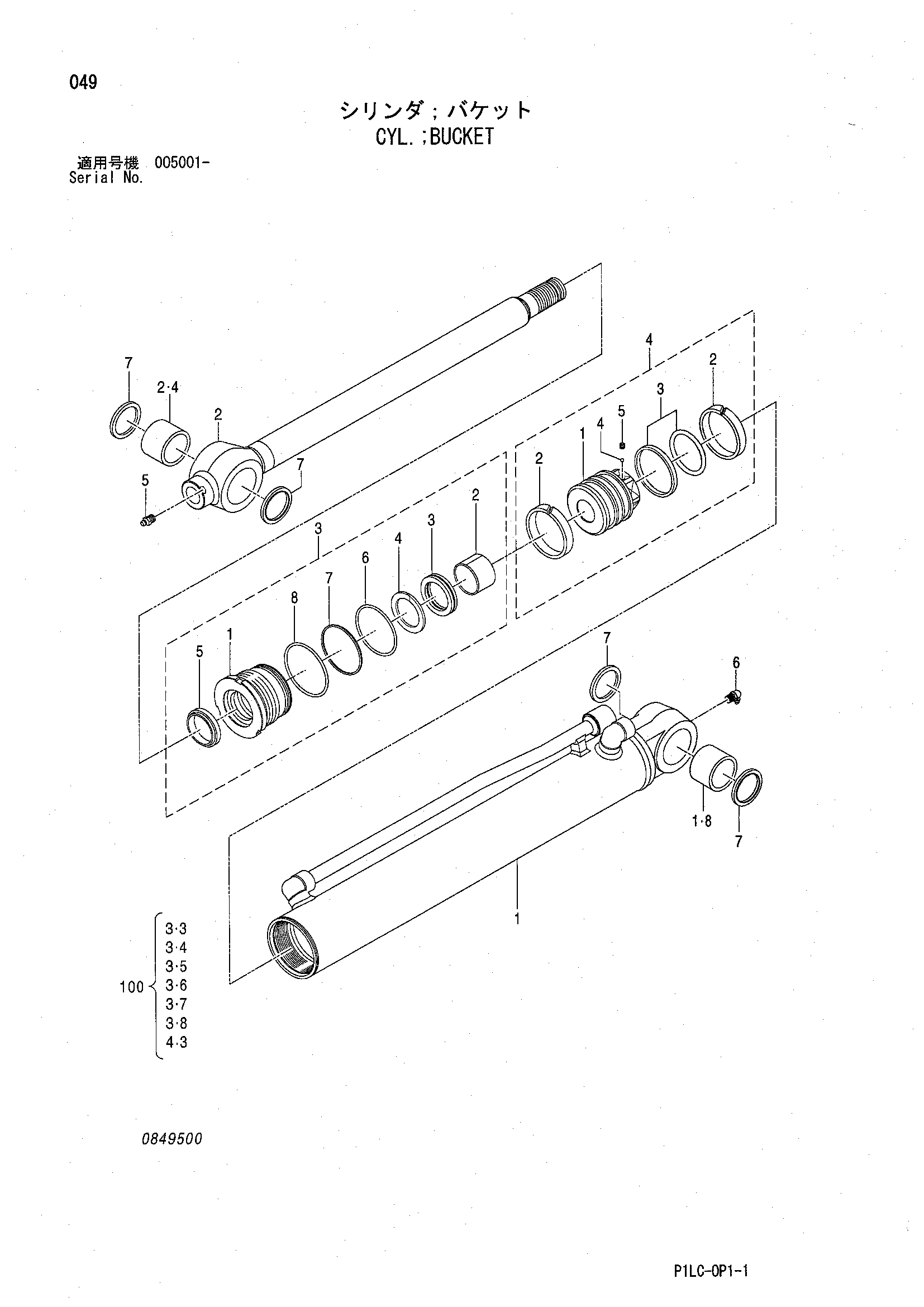

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4472585 | Гидроцилиндр ковша | 1 | |
| 1 | 0849501 | Труба гидроцилиндра в сборе | 1 |
| 1-8 | 4332740 | Втулка | 1 |
| 2 | 0849502 | Шток поршня в сборе | 1 |
| 2-4 | 4332740 | Втулка | 1 |
| 3 | 0744703 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0744704 | Головка гидроцилиндра | 1 |
| 3-2 | 0797604 | Втулка | 1 |
| 3-3 | 0658605 | U-образная манжета | 1 |
| 3-4 | 0849403 | Опорное кольцо | 1 |
| 3-5 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-6 | 0736204 | Уплотнительное кольцо | 1 |
| 3-7 | 0481107 | Опорное кольцо | 1 |
| 3-8 | 0430903 | Уплотнительное кольцо | 1 |
| 4 | 0744705 | Поршень в сборе | 1 |
| 4-1 | 0744706 | Поршень | 1 |
| 4-2 | 0652205 | Направляющее кольцо | 2 |
| 4-3 | 0430906 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0479012 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 1 |
| 6 | 0481204 | Пресс-маслёнка | 1 |
| 7 | 0480915 | Пылезащитное уплотнение | 4 |
| 100 | 0849503 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
