Рычаги хода (2) — HITACHI ZX35U

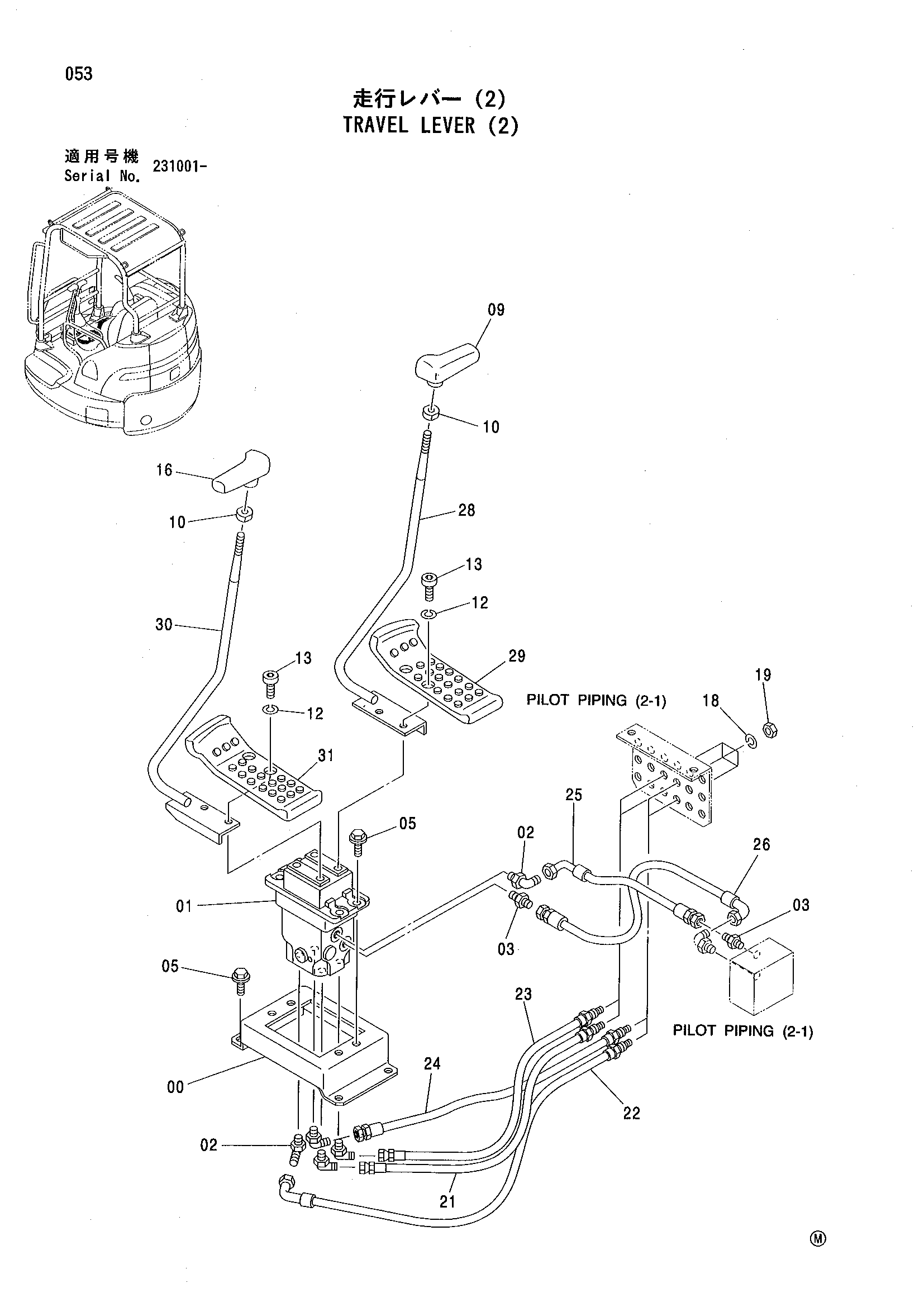

Заводская схема «Рычаги хода (2)» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086778 | Кронштейн | 1 |
| 01 | 4467243 | Пилотный клапан | 1 |
| 02 | 4434981 | Угловой штуцер | 5 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4042030 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | J090825 | Болт с шайбой | 8 |
| 09 | 2045468 | Рукоятка | 1 |
| 10 | 4424185 | Гайка | 2 |
| 12 | J252108 | Пружинная шайба | 4 |
| 13 | J770820 | Болт с внутренним шестигранником | 4 |
| 16 | 2045469 | Рукоятка | 1 |
| 18 | J252212 | Пружинная шайба | 4 |
| 19 | J231212 | Гайка | 4 |
| 21 | 4472974 | Шланг | 1 |
| 22 | 4472975 | Шланг | 1 |
| 23 | 4472976 | Шланг | 1 |
| 24 | 4472977 | Шланг | 1 |
| 25 | 4472978 | Шланг | 1 |
| 26 | 4472979 | Шланг | 1 |
| 28 | 8088394 | Рычаг | 1 |
| 29 | 1030519 | Педаль (правый) | 1 |
| 30 | 8085214 | Рычаг | 1 |
| 31 | 1030516 | Педаль (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
