Свингпост — HITACHI ZX35U

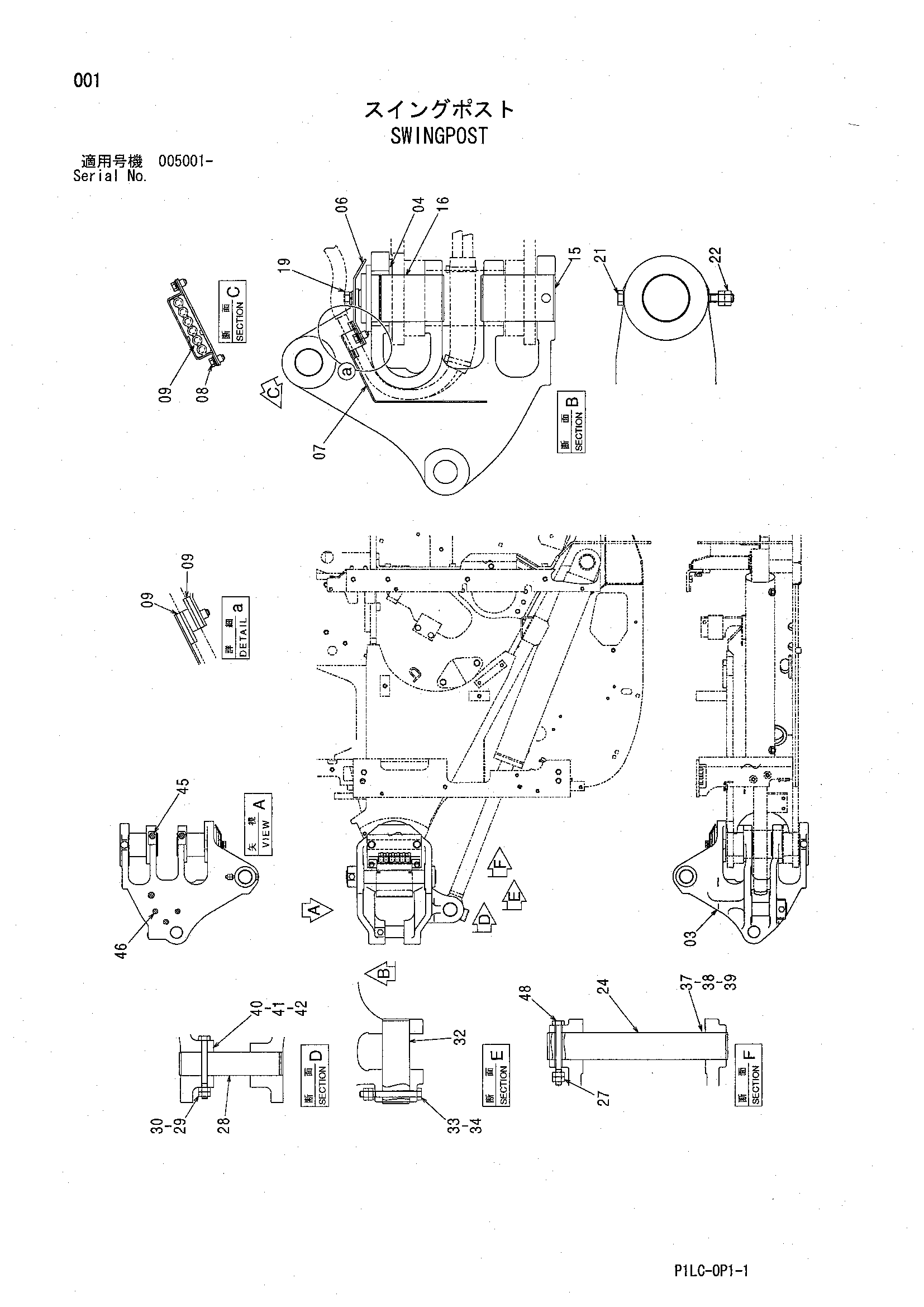

Заводская схема «Свингпост» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8090596 | Свингпост | 1 |
| 04 | 4332769 | Упорная пластина | 1 |
| 06 | 8091556 | Крышка | 1 |
| 07 | 3097842 | Крышка | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4427927 | Резиновая прокладка | 2 |
| 15 | 4433681 | Палец | 1 |
| 16 | 9752211 | Палец | 1 |
| 19 | J271230 | Болт с шайбой | 2 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | J901414 | Болт | 1 |
| 22 | J950014 | Гайка | 2 |
| 24 | 4416302 | Палец | 1 |
| 27 | J950012 | Гайка | 2 |
| 28 | 4416301 | Палец | 1 |
| 29 | J901000 | Болт | 1 |
| 30 | J950010 | Гайка | 2 |
| 32 | 4331965 | Палец | 1 |
| 33 | J901095 | Болт | 1 |
| 34 | J950010 | Гайка | 2 |
| 37 | 4354256 | Регулировочная шайба | 2 |
| 38 | 4354257 | Регулировочная шайба | 2 |
| 39 | 4354258 | Регулировочная шайба | 2 |
| 40 | 4352136 | Регулировочная шайба | 2 |
| 41 | 4354259 | Регулировочная шайба | 2 |
| 42 | 4354260 | Регулировочная шайба | 2 |
| 45 | 4288579 | Пробка | 4 |
| 46 | 4361804 | Пробка | 3 |
| 48 | J901200 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
