Дополнительный трубопроводы (STD. рукоять) — HITACHI ZX35U

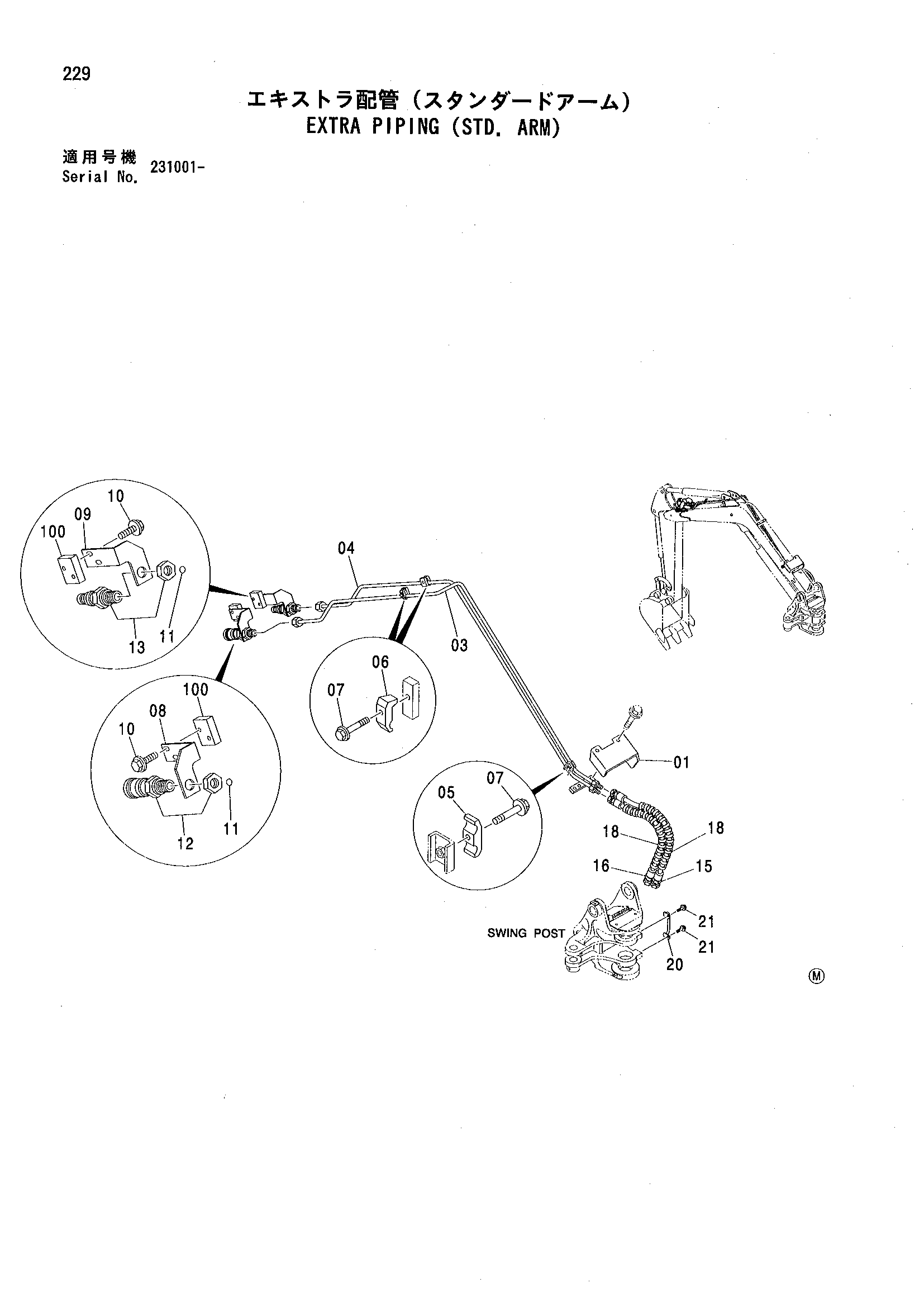

Заводская схема «Дополнительный трубопроводы (STD. рукоять)» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8074144 | Крышка | 1 |
| 03 | 8090573 | Трубка | 1 |
| 04 | 8090574 | Трубка | 1 |
| 05 | 4354753 | Хомут трубки | 1 |
| 06 | 4354754 | Хомут трубки | 2 |
| 07 | J051045 | Болт с шайбой | 3 |
| 08 | 3097087 | Кронштейн | 1 |
| 09 | 3097100 | Кронштейн | 1 |
| 10 | J051025 | Болт с шайбой | 4 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | 4486229 | Самоуплотняющееся соединение | 1 |
| 13 | 4486230 | Самоуплотняющееся соединение | 1 |
| 15 | 4429711 | Шланг | 1 |
| 16 | 4429712 | Шланг | 1 |
| 18 | 4320661 | Защитный кожух | 2 |
| 20 | 8078290 | Направляющая шланг | 1 |
| 21 | J051025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
