Ковш 0.1m3 (700mm широкий)(JIS94) — HITACHI ZX35U

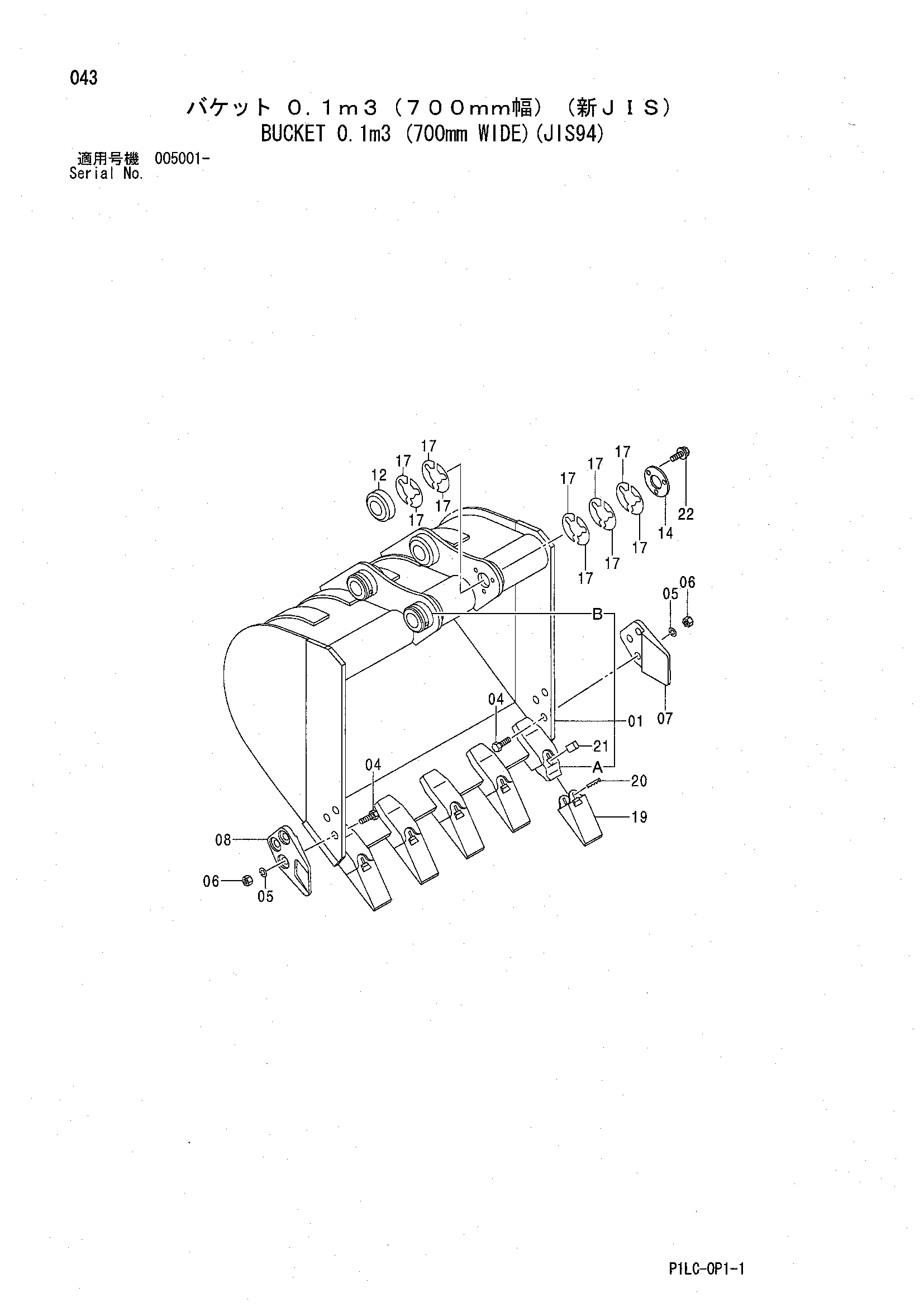

Заводская схема «Ковш 0.1m3 (700mm широкий)(JIS94)» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9225501 | Ковш в сборе | 1 | |
| 01 | 6021796 | Ковш | 1 |
| 01A | 4339864 | Адаптер | 5 |
| 01B | 4244702 | Ограничитель | 2 |
| 04 | J921445 | Болт | 6 |
| 05 | A590914 | Пружинная шайба | 6 |
| 06 | J951014 | Гайка | 6 |
| 07 | 4626441 | Боковой резец | 1 |
| 08 | 4626442 | Боковой резец | 1 |
| 12 | 4352072 | Бобышка | 1 |
| 14 | 4275550 | Пластина | 1 |
| 17 | 4275547 | Регулировочная шайба | 10 |
| 19 | 4339865 | Наконечник | 5 |
| 20 | 4339868 | Стопорный палец | 5 |
| 21 | 4339867 | Резиновый фиксатор | 5 |
| 22 | 4625010 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
