Гидроцилиндр отвала — HITACHI ZX35U

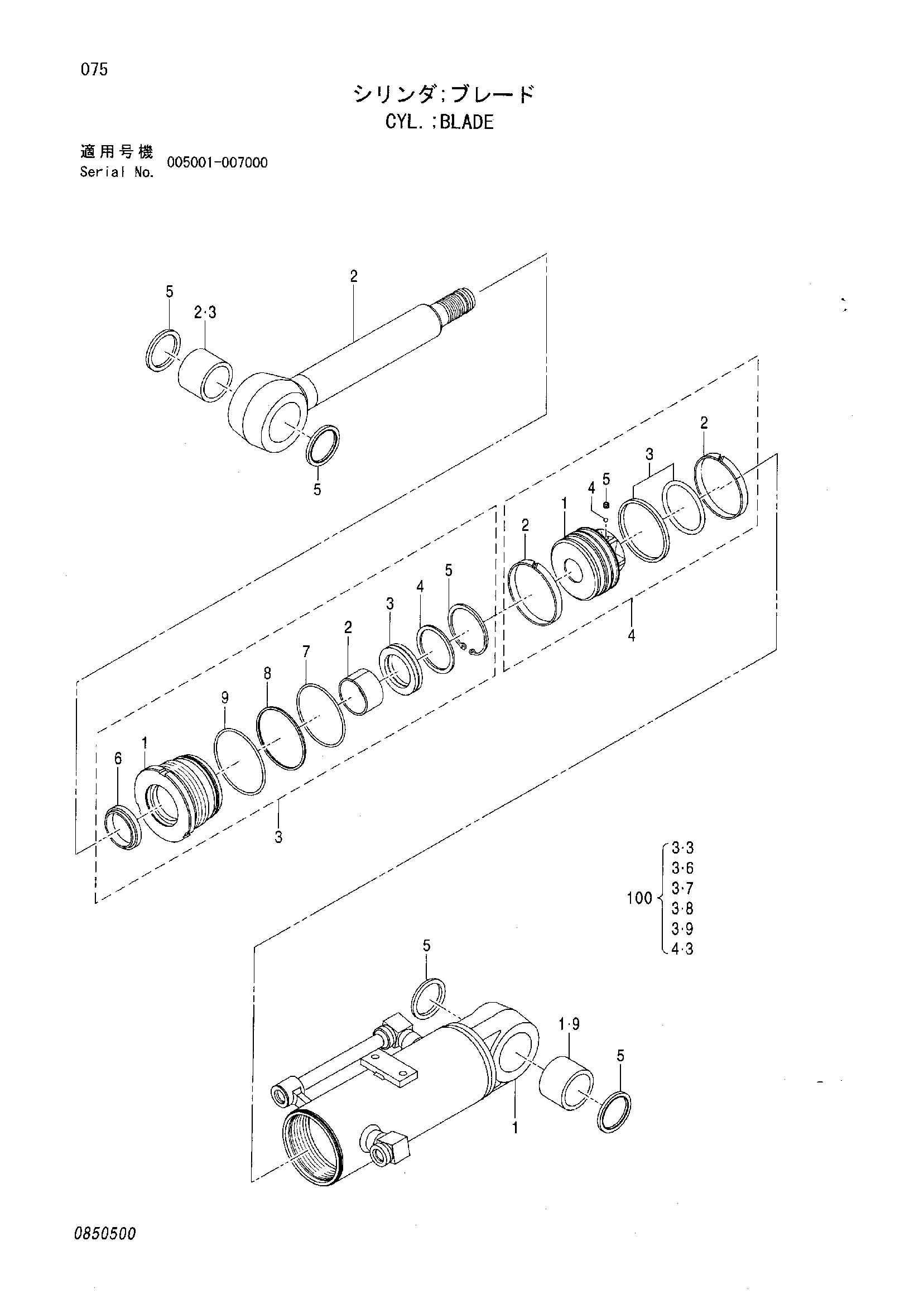

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4472591 | Гидроцилиндр отвала | 1 | |
| 1 | 0850501 | Труба гидроцилиндра в сборе | 1 |
| 1-9 | 4332744 | Втулка | 1 |
| 2 | 0850502 | Шток поршня в сборе | 1 |
| 2-3 | 4332744 | Втулка | 1 |
| 3 | 0745303 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0745304 | Головка гидроцилиндр | 1 |
| 3-2 | 0478703 | Втулка | 1 |
| 3-3 | 0478704 | U-образная манжета | 1 |
| 3-4 | 0481702 | Манжета | 1 |
| 3-5 | 0481703 | Стопорное кольцо | 1 |
| 3-6 | 0662901 | Грязесъёмное кольцо | 1 |
| 3-7 | 0478708 | Уплотнительное кольцо | 1 |
| 3-8 | 0495705 | Опорное кольцо | 1 |
| 3-9 | 0479208 | Уплотнительное кольцо | 1 |
| 4 | 0745305 | Поршень в сборе | 1 |
| 4-1 | 0745306 | Поршень | 1 |
| 4-2 | 0745307 | Направляющее кольцо | 2 |
| 4-3 | 0495714 | Уплотнительное кольцо | 1 |
| 4-4 | 0478719 | Стальной шарик | 1 |
| 4-5 | 0479214 | Установочный винт | 1 |
| 5 | 0478912 | Пылезащитное уплотнение | 4 |
| 100 | 0745308 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
