Крышка (2)[TOPS навес]<кхина> — HITACHI ZX35U

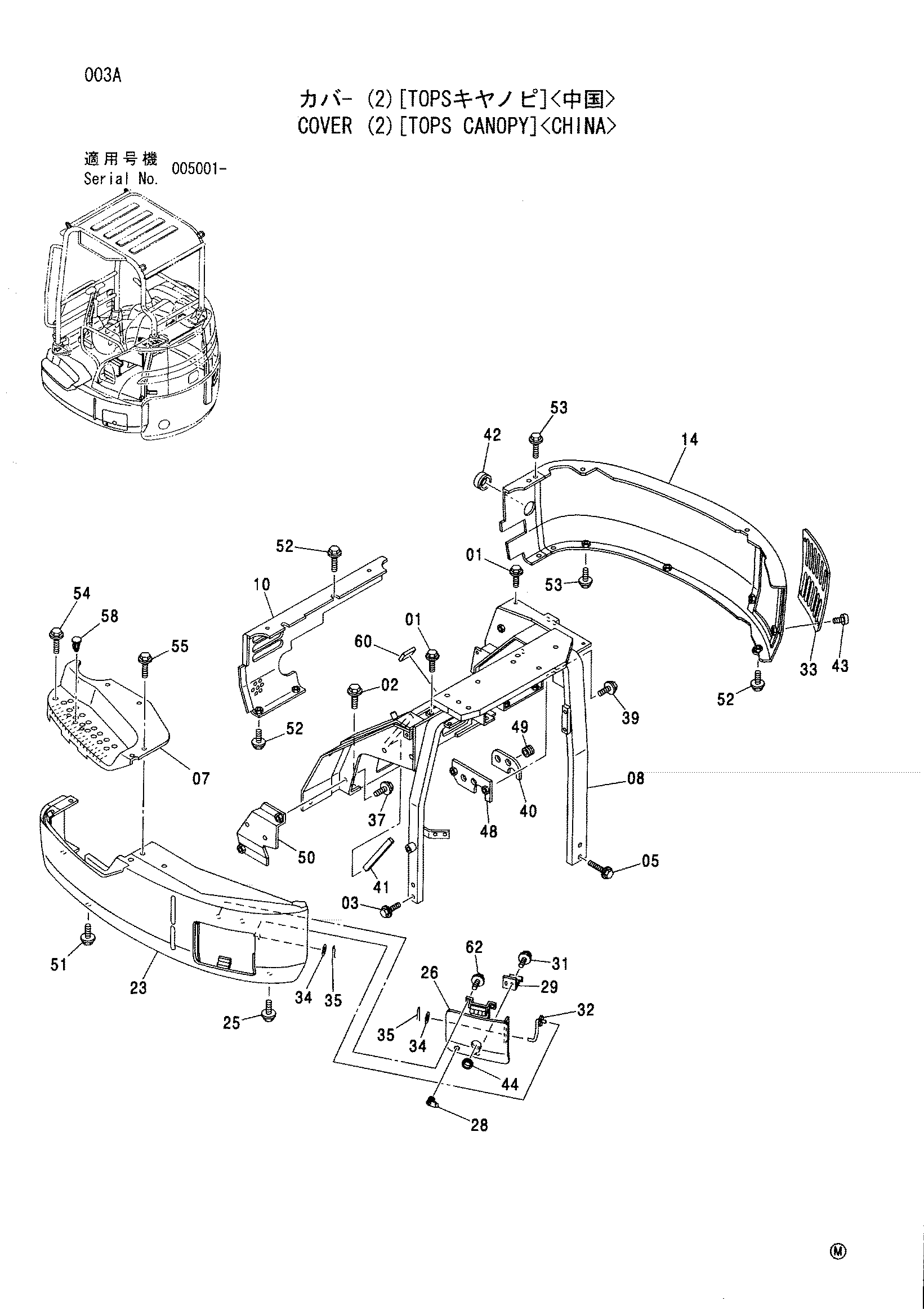

Заводская схема «Крышка (2)[TOPS навес]<кхина>» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (2)[TOPS навес]<кхина> HITACHI ZX35U](/catalog-drawings/28/28b0f7e7-774b-4fec-a715-684449657fe0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260820 | Болт с шайбой | 6 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | J271240 | Болт с шайбой | 4 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Плоская шайба | 1 |
| 03 | J271245 | Болт с шайбой | 2 |
| 03A | J901245 | Болт | 1 |
| 03B | J222012 | Плоская шайба | 1 |
| 05 | J271250 | Болт с шайбой | 2 |
| 05A | J901250 | Болт | 1 |
| 05B | J222012 | Плоская шайба | 1 |
| 07 | 4470265 | Крышка | 1 |
| 08 | 6020621 | Опора | 1 |
| 10 | 7041742 | Крышка | 1 |
| 14 | 7041741 | Крышка | 1 |
| 23 | 6023019 | Крышка | 1 |
| 25 | J260835 | Болт с шайбой | 1 |
| 25A | J900835 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | 7046998 | Крышка | 1 |
| 28 | 4423918 | Замок | 1 |
| 29 | 4405877 | Пружина | 1 |
| 31 | J680408 | Винт с шайбой | 2 |
| 32 | 9743982 | Стойка | 1 |
| 33 | 7044713 | Крышка | 1 |
| 34 | 4345258 | Шайба | 2 |
| 35 | 4022696 | Стопорный палец | 2 |
| 37 | J260825 | Болт с шайбой | 2 |
| 37A | J900825 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 39 | J260825 | Болт с шайбой | 2 |
| 39A | J900825 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | 4468220 | Резиновая прокладка | 1 |
| 41 | 4468103 | Резиновая прокладка | 1 |
| 42 | 4143612 | Резиновая втулка | 1 |
| 43 | J692620 | Винт | 4 |
| 44 | 4299864 | Уплотнительная втулка | 1 |
| 48 | 9758015 | Пластина | 1 |
| 49 | 4334966 | Резиновая втулка | 2 |
| 50 | 8088711 | Крышка | 1 |
| 51 | J260825 | Болт с шайбой | 2 |
| 51A | J900825 | Болт | 1 |
| 51B | A590108 | Плоская шайба | 1 |
| 52 | J260830 | Болт с шайбой | 5 |
| 52A | J900830 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 53 | J260825 | Болт с шайбой | 3 |
| 53A | J900825 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 54 | J260835 | Болт с шайбой | 1 |
| 54A | J900835 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 55 | J260820 | Болт с шайбой | 4 |
| 55A | J900820 | Болт | 1 |
| 55B | A590108 | Плоская шайба | 1 |
| 58 | 4280359 | Зажим | 3 |
| 60 | 4418114 | Резиновая прокладка | 1 |
| 62 | J260616 | Болт с шайбой | 2 |
| 62A | J900616 | Болт | 1 |
| 62B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
