Педаль управления поворотом стрелы (2) — HITACHI ZX35U

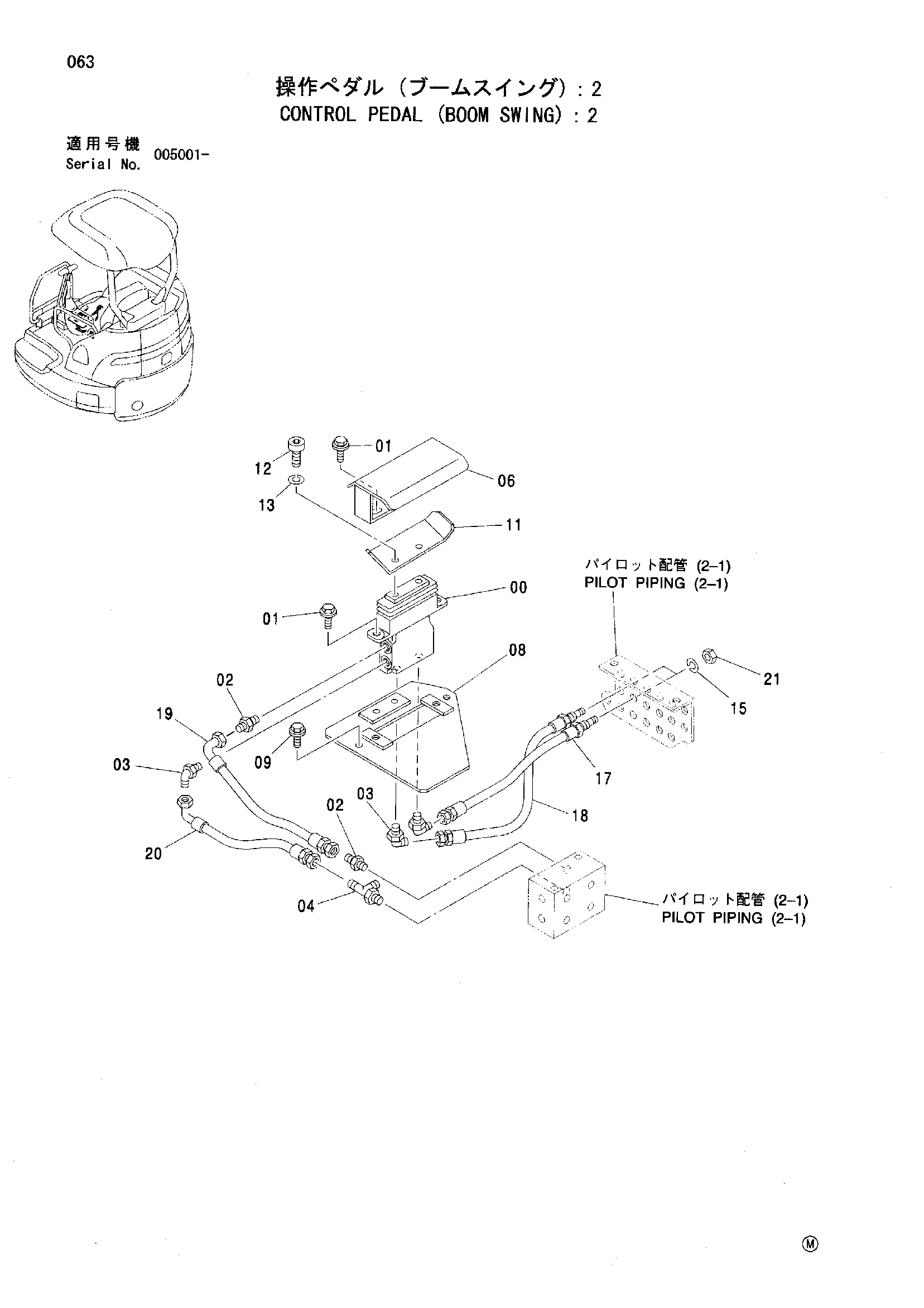

Заводская схема «Педаль управления поворотом стрелы (2)» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467245 | Пилотный клапан | 1 |
| 01 | J090820 | Болт с шайбой | 4 |
| 01 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 01 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 02 | 4042030 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4434981 | Угловой штуцер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4406156 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 8086697 | Крышка | 1 |
| 08 | 8086748 | Пластина | 1 |
| 09 | J090825 | Болт с шайбой | 2 |
| 09 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 09 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 11 | 9758030 | Педаль | 1 |
| 12 | J770816 замена: J780816 | Болт с внутренним шестигранником | 2 |
| 12 | J780816 | Болт с внутренним шестигранником | 2 |
| 13 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 15 | J252212 замена: A590912 | Пружинная шайба | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 17 | 4472989 | Шланг | 1 |
| 18 | 4472990 | Шланг | 1 |
| 19 | 4472991 | Шланг | 1 |
| 20 | 4472992 | Шланг | 1 |
| 21 | J231212 замена: J950012 | Гайка | 2 |
| 21 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
