Гидролинии рабочего оборудования — HITACHI ZX35U

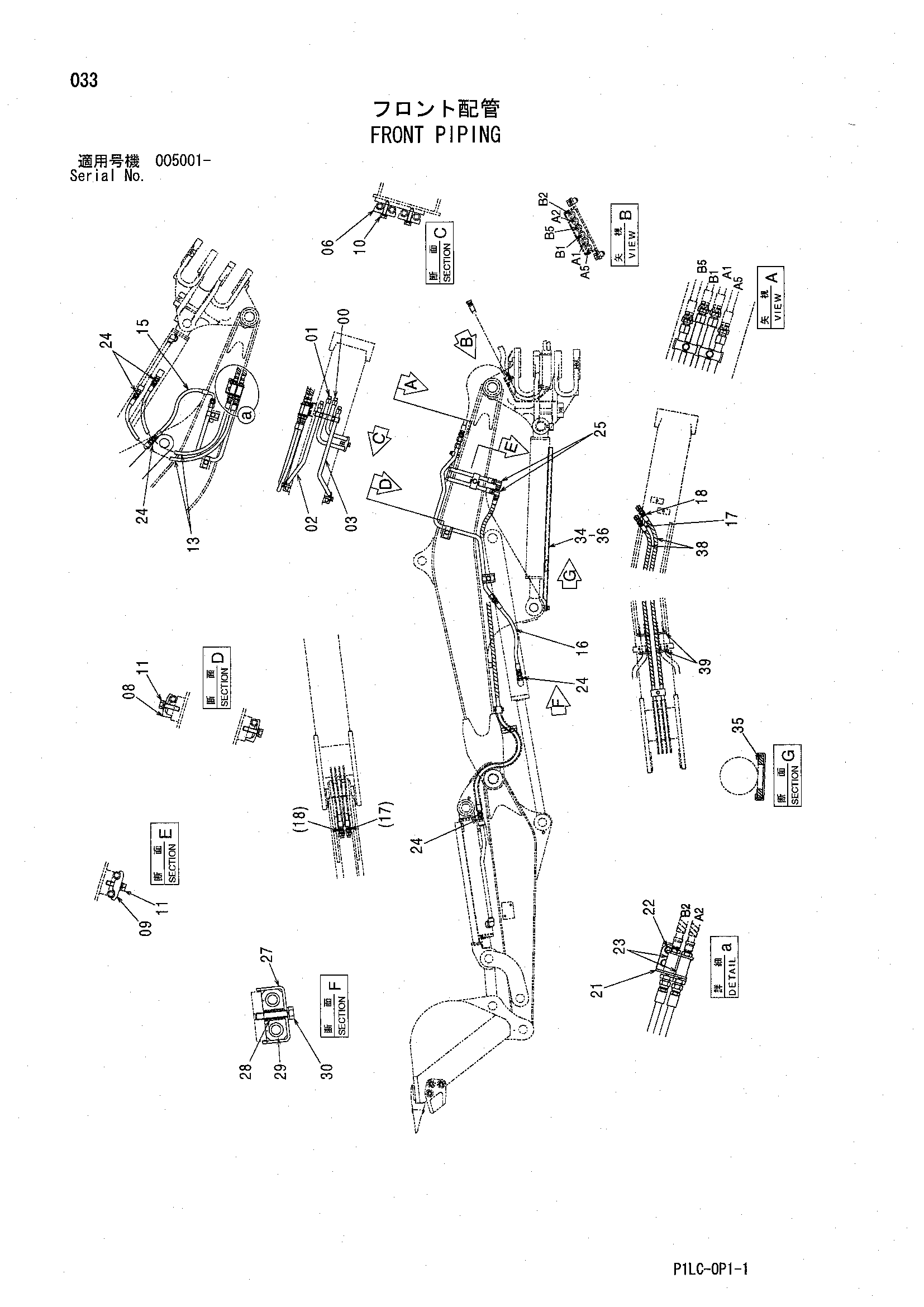

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760814 | Трубка | 1 |
| 01 | 9760815 | Трубка | 1 |
| 02 | 9760816 | Трубка | 1 |
| 03 | 8092107 | Трубка | 1 |
| 06 | 4633950 | Хомут трубки | 2 |
| 08 | 4331315 | Хомут трубки | 4 |
| 09 | 4354753 | Хомут трубки | 1 |
| 10 | J260835 | Болт с шайбой | 2 |
| 10A | J900835 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | J271040 | Болт с шайбой | 5 |
| 11A | J901040 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4479852 | Шланг | 2 |
| 15 | 4602753 | Шланг | 1 |
| 16 | 4427561 | Шланг | 1 |
| 17 | 4602750 | Шланг | 1 |
| 18 | 4602751 | Шланг | 1 |
| 21 | 4423122 | Кронштейн | 1 |
| 22 | J260816 | Болт с шайбой | 2 |
| 22A | J900816 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 4479856 | Трубка | 2 |
| 24 | 4042031 | Адаптер | 6 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4037761 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4391195 | Хомут | 1 |
| 28 | 4391196 | Проставка | 1 |
| 29 | 4402284 | Резиновая втулка | 1 |
| 30 | J780840 | Болт с внутренним шестигранником | 1 |
| 34 | 3070379 | Крышка | 1 |
| 35 | 4352044 | Резиновая прокладка | 2 |
| 36 | J271020 | Болт с шайбой | 1 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4327294 | Защитный кожух | 4 |
| 39 | 4055311 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
