Ковш 0.11 <JIS94>(550mm широкий)[кхина} — HITACHI ZX35U

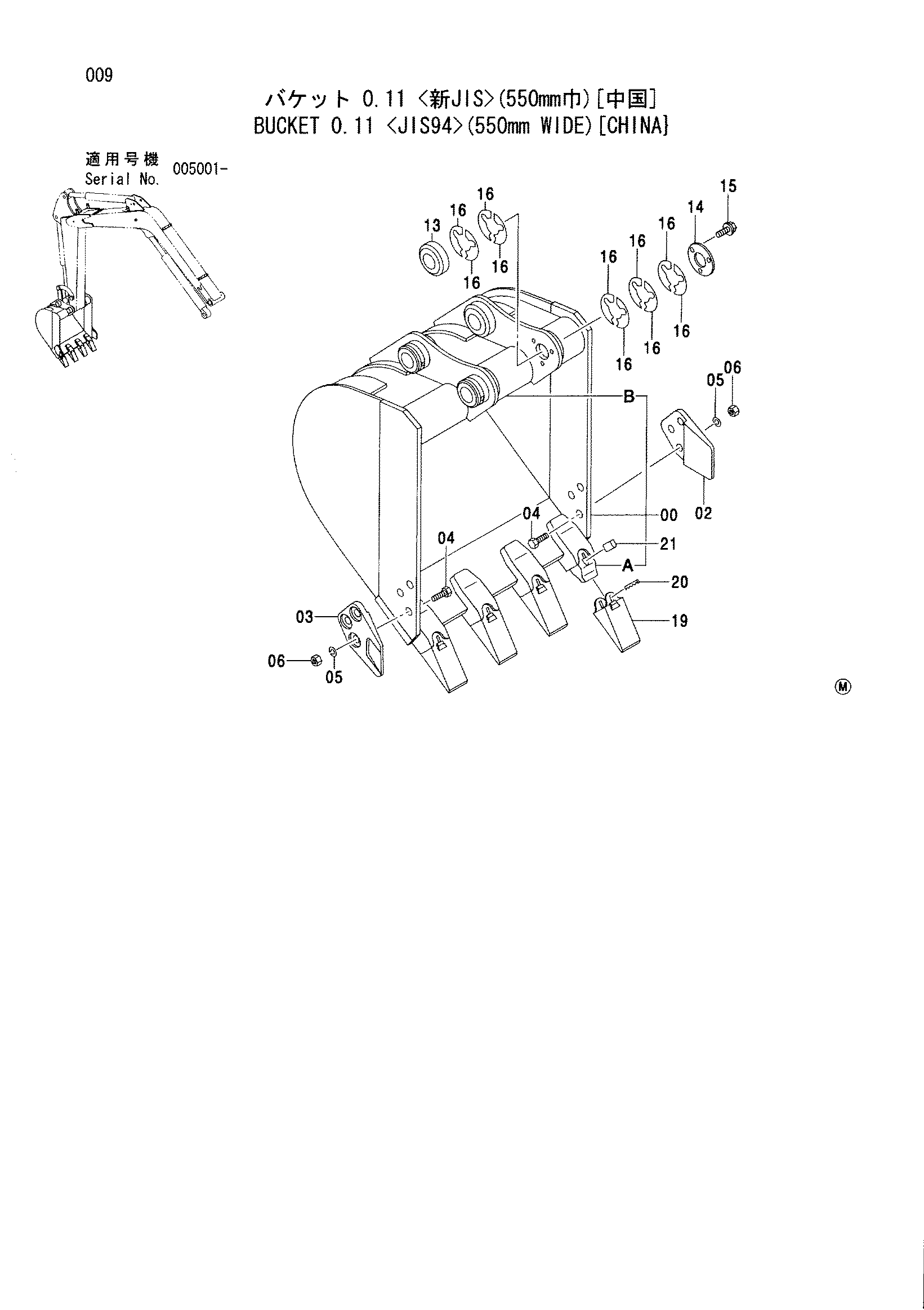

Заводская схема «Ковш 0.11 <JIS94>(550mm широкий)[кхина}» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9243458 | Ковш в сборе | 1 | |
| 00 | 8096404 | Ковш | 1 |
| 00A | 4417532 | Адаптер | 4 |
| 00B | 4244702 | Ограничитель | 2 |
| 02 | 3056344 | Резец боковой(правый) | 1 |
| 03 | 3056345 | Резец боковой(левый) | 1 |
| 04 | J921440 | Болт | 6 |
| 05 | A590914 | Пружинная шайба | 6 |
| 06 | J951014 | Гайка | 6 |
| 13 | 4352072 | Бобышка | 1 |
| 14 | 4275550 | Пластина | 1 |
| 15 | J260850 | Болт с шайбой | 3 |
| 15A | J900850 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4275547 | Регулировочная шайба | 10 |
| 19 | 4339865 | Коронка зуба | 4 |
| 20 | 4339868 | Стопорный палец | 4 |
| 21 | 4339867 | Резиновый фиксатор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
