Топливный бак — HITACHI ZX35U

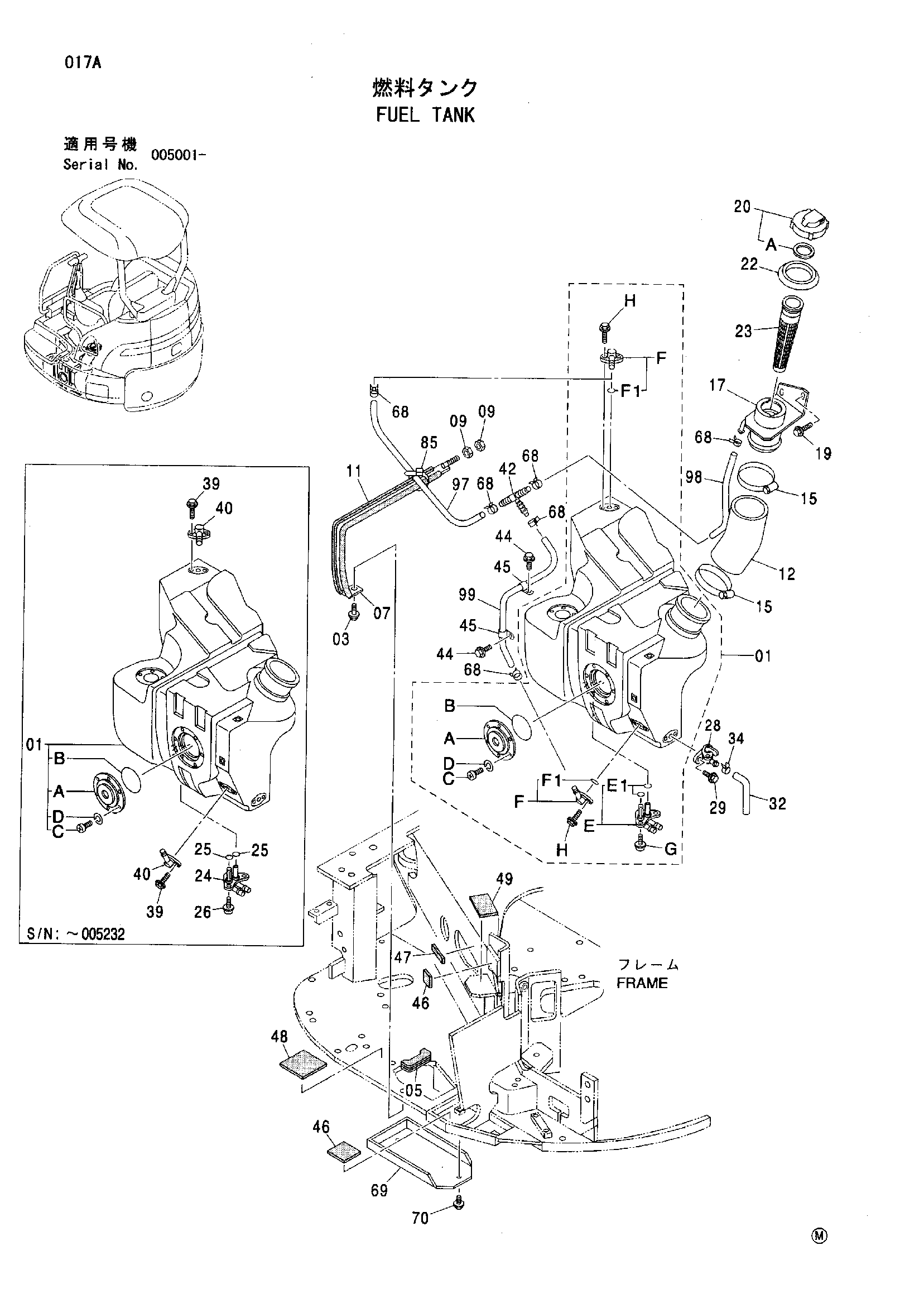

Заводская схема «Топливный бак» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4422946 | Топливный бак | 1 |
| 01A | 4423722 | Крышка | 1 |
| 01B | A810080 | Уплотнительное кольцо | 1 |
| 01C | J691612 | Винт | 6 |
| 01D | J252106 замена: A590906 | Пружинная шайба | 6 |
| 01D | A590906 | Пружинная шайба | 6 |
| 01E | 4608250 | Сетчатый фильтр | 1 |
| 01E1 | 954495 | Уплотнительное кольцо | 2 |
| 01F | 4608249 | Соединение | 2 |
| 01F1 | 4202987 | Уплотнительное кольцо | 1 |
| 01G | J680516 | Винт с шайбой | 3 |
| 01H | J260616 замена: J900616 | Болт с шайбой | 4 |
| 01H | J260616 замена: A590106 | Болт с шайбой | 4 |
| 03 | J090816 | Болт с шайбой | 1 |
| 03 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 03 | J260816 замена: A590108 | Болт с шайбой | 1 |
| 05 | 4431046 | Амортизатор | 1 |
| 07 | 9758655 | Ремень | 1 |
| 09 | J231210 замена: J950010 | Гайка | 2 |
| 09 | J950010 | Гайка | 2 |
| 11 | 4358422 | Резиновая прокладка | 1 |
| 12 | 4417330 | Топливный шланг | 1 |
| 15 | 4503469 | Хомут шланга | 2 |
| 17 | 8088710 | Заливная горловина | 1 |
| 19 | J090820 | Болт с шайбой | 2 |
| 19 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 19 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 20 | 4363380 | Колпачок | 1 |
| 20A | 4460931 | Манжета | 1 |
| 22 | 4392120 | Защитный чехол | 1 |
| 23 | 4279093 | Фильтр | 1 |
| 24 | 4355689 замена: 4608250 | Сетчатый фильтр | 1 |
| 25 | 4202987 | Уплотнительное кольцо | 2 |
| 26 | J670514 | Винт с шайбой | 3 |
| 28 | 4358947 | Кран | 1 |
| 29 | J090614 | Болт с шайбой | 2 |
| 29 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 29 | J260616 замена: A590106 | Болт с шайбой | 2 |
| 32 | 4427944 | Топливный шланг | 1 |
| 34 | 4351486 | Хомут шланга | 1 |
| 39 | J080616 | Болт с шайбой | 4 |
| 40 | 4400756 замена: 4608249 | Соединение | 2 |
| 42 | 4402364 | Разъём | 1 |
| 44 | J090612 | Болт с шайбой | 2 |
| 44 | J260612 замена: J900612 | Болт с шайбой | 2 |
| 44 | J260612 замена: A590106 | Болт с шайбой | 2 |
| 45 | 4420036 | Зажим | 2 |
| 46 | 4420296 замена: 4475219 | Резиновая прокладка | 2 |
| 46 | 4475219 | Резиновая прокладка | 2 |
| 47 | 4420297 замена: 4392516 | Резиновая прокладка | 1 |
| 47 | 4392516 | Резиновая прокладка | 1 |
| 48 | 4420298 замена: 4475219 | Резиновая прокладка | 1 |
| 48 | 4475219 | Резиновая прокладка | 1 |
| 49 | 4420314 замена: 4475219 | Резиновая прокладка | 1 |
| 49 | 4475219 | Резиновая прокладка | 1 |
| 68 | 4351486 | Хомут шланга | 6 |
| 69 | 4467933 | Крышка | 1 |
| 70 | J051020 | Болт с шайбой | 2 |
| 70 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 70 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 85 | 4055311 | Ленточный зажим | 1 |
| 97 | 4427945 | Топливный шланг | 1 |
| 98 | 4427946 | Топливный шланг | 1 |
| 99 | 4427947 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
