Гидролинии отвала PAT — HITACHI ZX35U

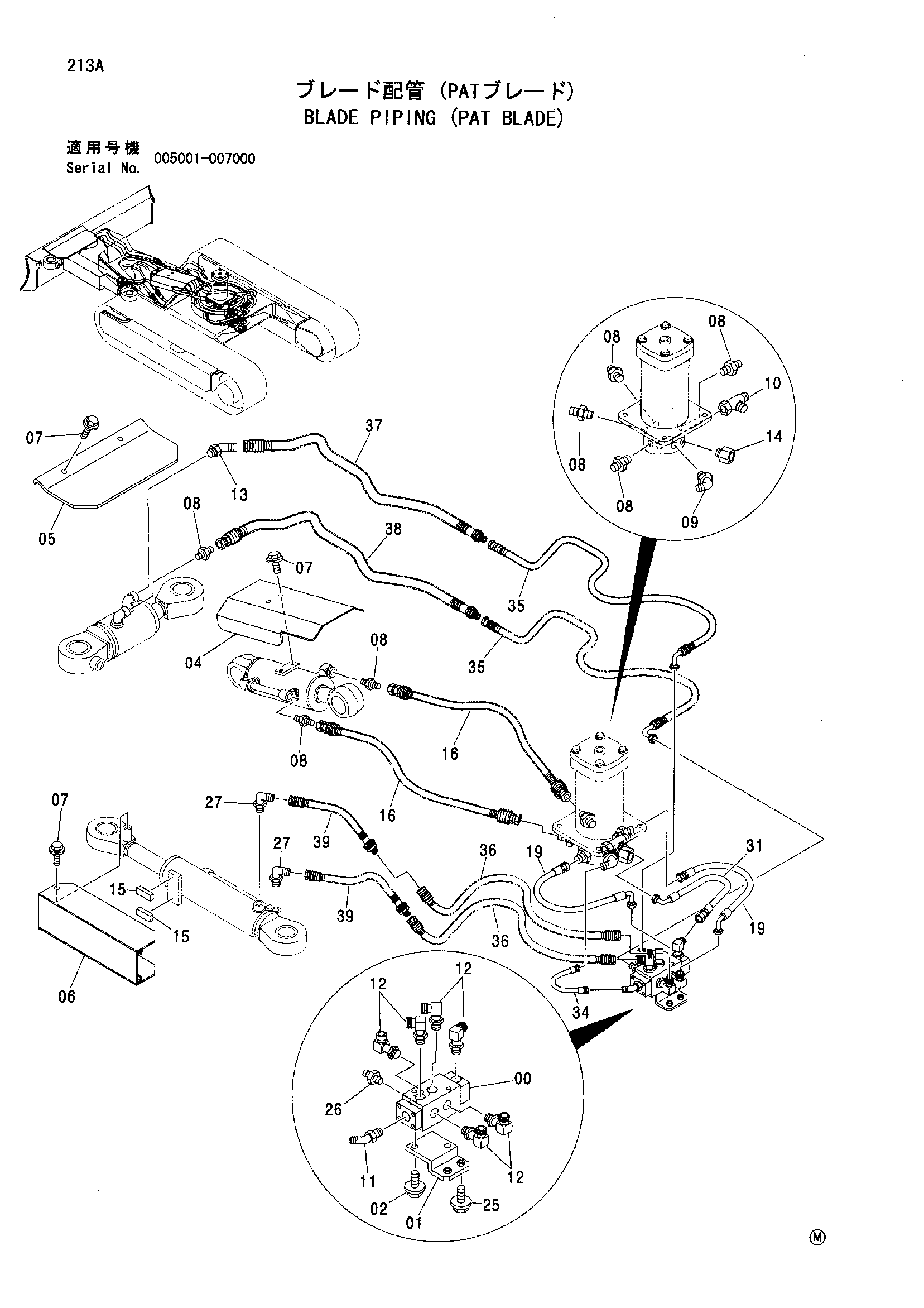

Заводская схема «Гидролинии отвала PAT» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4417343 | Клапан селектор | 1 |
| 01 | 9756048 | Кронштейн | 1 |
| 02 | J051020 | Болт с шайбой | 2 |
| 02 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 02 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 04 | 3087595 | Крышка | 1 |
| 05 | 4448095 | Крышка | 1 |
| 06 | 8082690 | Крышка | 1 |
| 06 | 8093292 | Крышка | 1 |
| 07 | J051020 | Болт с шайбой | 5 |
| 07 | J271020 замена: J901020 | Болт с шайбой | 5 |
| 07 | J271020 замена: J222010 | Болт с шайбой | 5 |
| 08 | 4042031 | Адаптер | 7 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4112300 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4434771 | Унион S | 1 |
| 11 | 4108100 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4434986 | Угловой штуцер | 6 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4095133 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4435445 | Разъём | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4352044 | Резиновая прокладка | 2 |
| 16 | 4418594 | Шланг | 2 |
| 19 | 4448345 | Шланг | 2 |
| 25 | J051025 | Болт с шайбой | 2 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 25 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 26 | 4368205 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4037761 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4452595 | Шланг | 1 |
| 34 | 4457065 | Шланг | 1 |
| 35 | 4457066 | Шланг | 2 |
| 36 | 4457067 | Шланг | 2 |
| 37 | 4457068 | Шланг | 1 |
| 38 | 4457070 | Шланг | 1 |
| 39 | 4457069 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
