Пилотные гидролинии (1) — HITACHI ZX35U

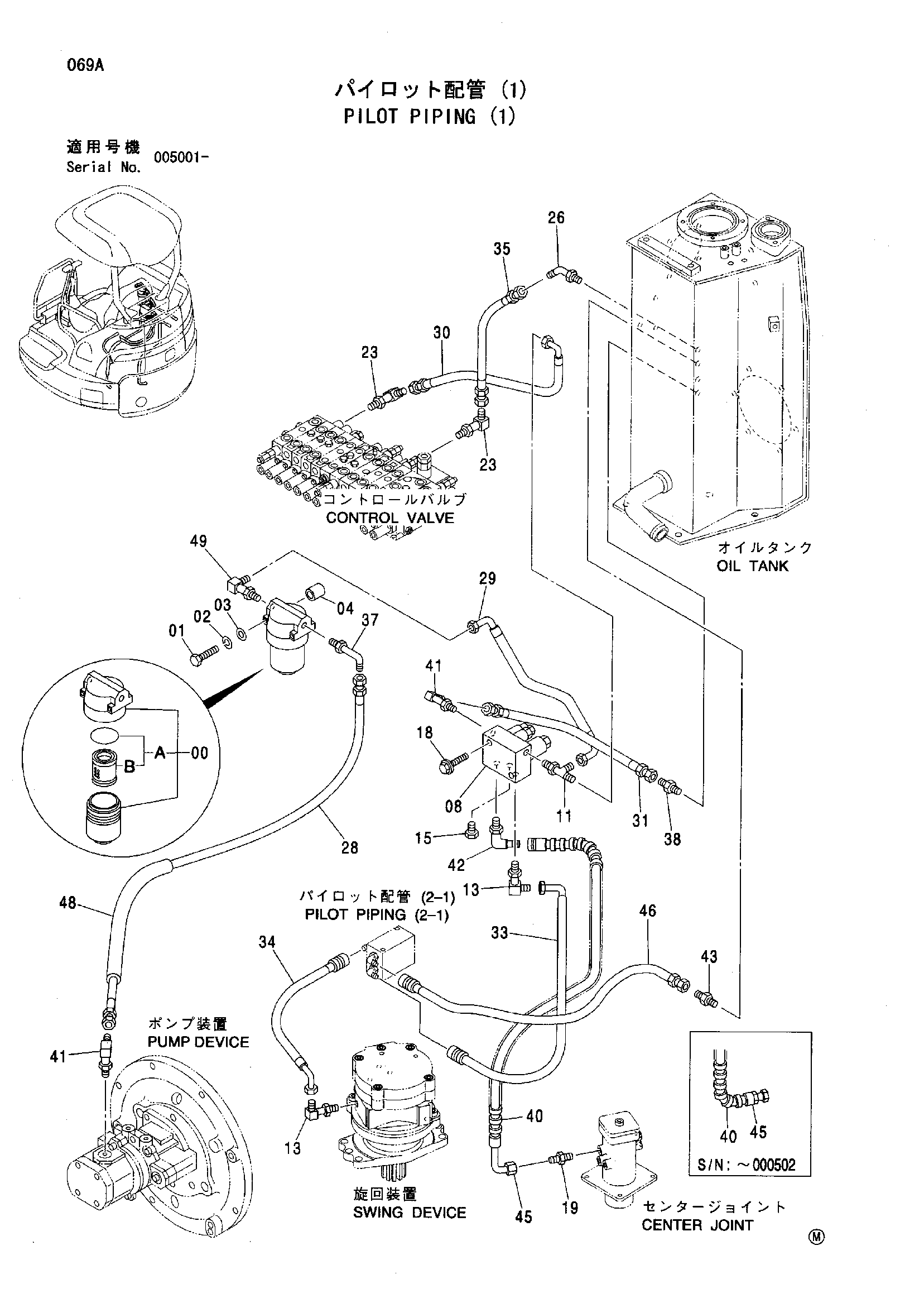

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Элемент | 1 |
| 01 | J960670 замена: J960675 | Болт | 2 |
| 01 | J960675 замена: J900675 | Болт | 2 |
| 01 | J900675 | Болт | 2 |
| 02 | J252106 замена: A590906 | Пружинная шайба | 2 |
| 02 | A590906 | Пружинная шайба | 2 |
| 03 | J253106 замена: A590106 | Плоская шайба | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | 4277425 | Проставка | 2 |
| 08 | 4415398 замена: 4615209 | Электромагнитный клапан | 1 |
| 08 | 4615209 | Электромагнитный клапан | 1 |
| 11 | 4368225 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4434981 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4093624 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | J041020 | Болт с шайбой | 2 |
| 18 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 18 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 19 | 4042030 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4434981 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4173014 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4472949 | Шланг | 1 |
| 29 | 4472950 | Шланг | 1 |
| 30 | 4472951 | Шланг | 1 |
| 31 | 4472952 | Шланг | 1 |
| 33 | 4472954 | Шланг | 1 |
| 34 | 4472955 | Шланг | 1 |
| 35 | 4472956 | Шланг | 1 |
| 37 | 4162917 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4042031 | Адаптер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4299654 | Трубка | 1 |
| 41 | 4468520 | Угловой штуцер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4467375 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4368206 | Адаптер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4476405 замена: 4474545 | Шланг | 1 |
| 45 | 4474545 | Шланг | 1 |
| 46 | 4467226 | Шланг | 1 |
| 48 | 4476631 замена: 447135 | Трубка | 1 |
| 48 | 4479135 | Трубка | 1 |
| 49 | 4468520 | Угловой штуцер | 1 |
| 49 | 4037761 | Угловой штуцер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
