Гидробак — HITACHI ZX35U

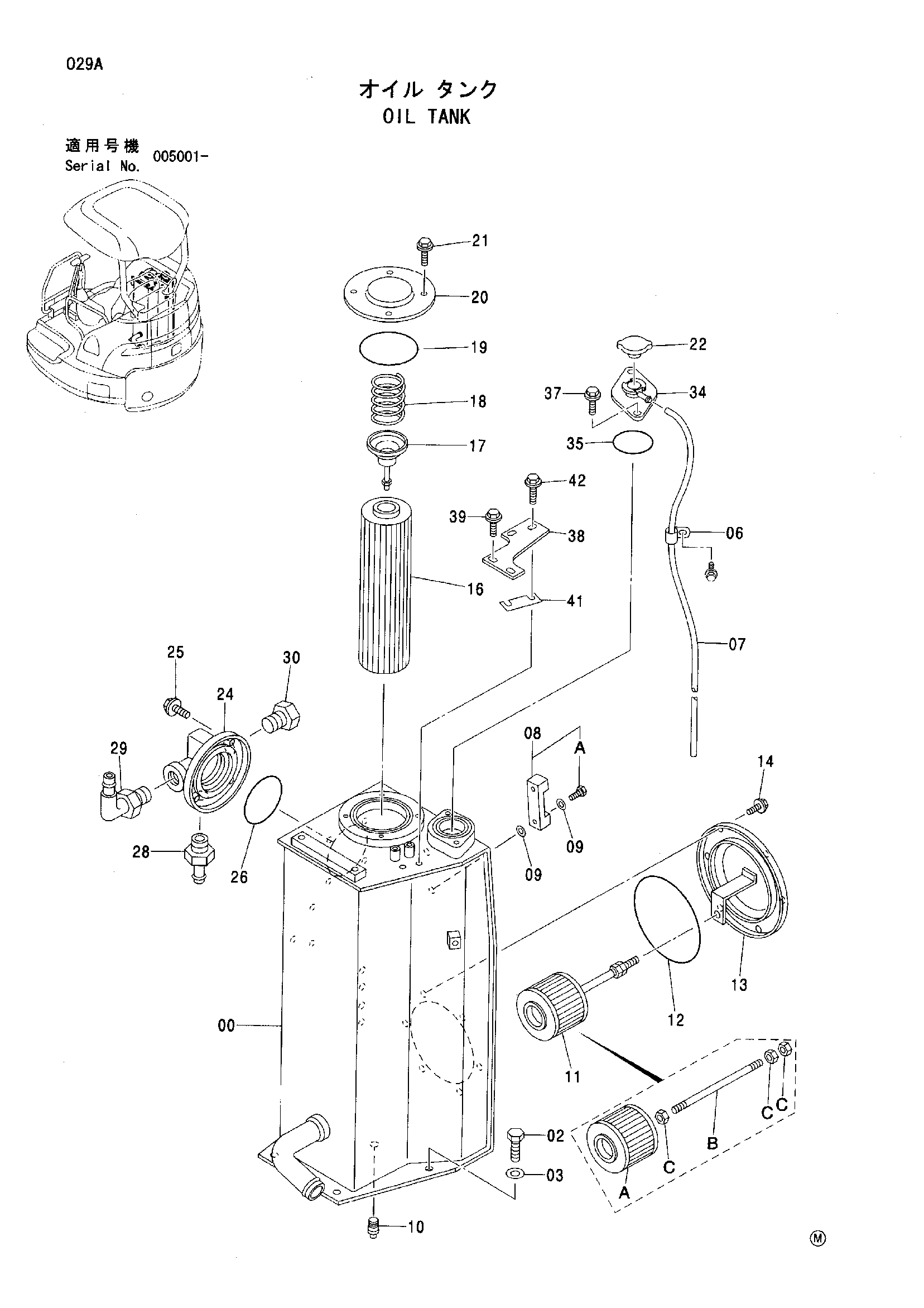

Заводская схема «Гидробак» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020659 | Гидробак | 1 |
| 02 | J971235 замена: J901235 | Болт | 4 |
| 02 | J901235 | Болт | 4 |
| 03 | J254012 замена: J222012 | Шайба | 4 |
| 03 | J222012 | Шайба | 4 |
| 06 | 4190292 | Зажим | 1 |
| 07 | 4378545 | Виниловый шланг | 1 |
| 08 | 8050296 | Указатель уровня | 1 |
| 08A | 4100967 | Болт | 2 |
| 09 | 449558 | Уплотнительная шайба | 4 |
| 10 | 94-2023 | Пробка | 1 |
| 11 | 4416310 | Всасывающий фильтр | 1 |
| 11A | 4440320 | Сетчатый фильтр | 1 |
| 11B | 4440321 | Шток | 1 |
| 11C | J950010 | Гайка | 3 |
| 12 | A810160 | Уплотнительное кольцо | 1 |
| 13 | 8075499 | Крышка | 1 |
| 14 | J041025 | Болт с шайбой | 6 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 14 | J271025 замена: J222010 | Болт с шайбой | 6 |
| 16 | 4129280 | Фильтрующий элемент | 1 |
| 17 | 4094438 | Клапан | 1 |
| 18 | 4094439 | Пружина | 1 |
| 19 | A810110 | Уплотнительное кольцо | 1 |
| 20 | 3085238 | Крышка | 1 |
| 21 | J041020 | Болт с шайбой | 4 |
| 21 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 21 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 22 | 4272375 | Колпачок | 1 |
| 24 | 4402484 | Коллектор | 1 |
| 25 | J051030 | Болт с шайбой | 4 |
| 25 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 25 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 26 | A810110 | Уплотнительное кольцо | 1 |
| 28 | 4418635 | Адаптер | 1 |
| 28A | 970860 | Уплотнительное кольцо | 1 |
| 29 | 4276855 | Угловой штуцер | 1 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4113926 | Пробка | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 9753769 | Крышка | 1 |
| 35 | A810065 | Уплотнительное кольцо | 1 |
| 37 | J051020 | Болт с шайбой | 2 |
| 37 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 37 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 38 | 4429471 | Кронштейн | 1 |
| 39 | J051025 | Болт с шайбой | 2 |
| 39 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 39 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 41 | 4429491 | Регулировочная шайба | 2 |
| 42 | J051045 | Болт с шайбой | 2 |
| 42 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 42 | J271045 замена: J222010 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
