Облицовка (1-2) — HITACHI ZX35U

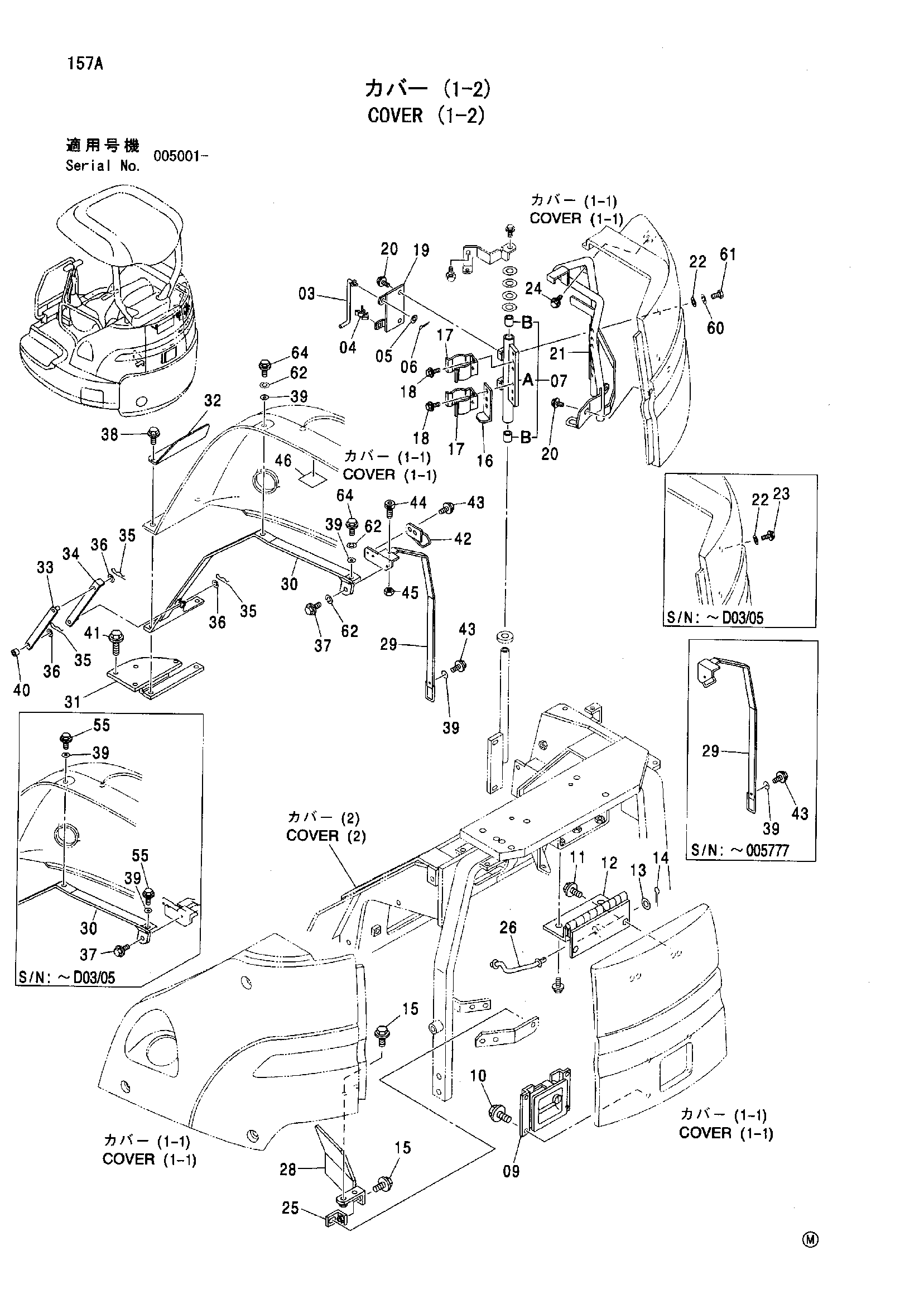

Заводская схема «Облицовка (1-2)» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9752583 | Стойка | 1 |
| 04 | 4399244 | Держатель | 1 |
| 05 | J253108 замена: A590108 | Плоская шайба | 1 |
| 05 | A590108 | Плоская шайба | 1 |
| 06 | 4022696 | Стопорный палец | 1 |
| 07 | 9227101 | Тяга | 1 |
| 07A | 9752556 | Тяга | 1 |
| 07B | 4280297 | Втулка | 2 |
| 09 | 4418105 | Раткх | 1 |
| 10 | J090614 | Болт с шайбой | 4 |
| 10 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 10 | J260612 замена: A590106 | Болт с шайбой | 4 |
| 11 | J090816 | Болт с шайбой | 2 |
| 11 | J260814 замена: J900814 | Болт с шайбой | 2 |
| 11 | J260814 замена: A590108 | Болт с шайбой | 2 |
| 12 | 8076133 замена: 8090589 | Петля | 1 |
| 12 | 8090589 | Петля | 1 |
| 13 | J253108 замена: A590108 | Плоская шайба | 1 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | 4022696 | Стопорный палец | 1 |
| 15 | J090820 | Болт с шайбой | 3 |
| 15 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 15 | J260820 замена: A590108 | Болт с шайбой | 3 |
| 16 | 4399451 | Кронштейн | 1 |
| 17 | 4307285 | Зажим | 2 |
| 18 | J090816 | Болт с шайбой | 4 |
| 18 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 18 | J260816 замена: A590108 | Болт с шайбой | 4 |
| 19 | 9752268 | Кронштейн | 1 |
| 20 | J090816 | Болт с шайбой | 4 |
| 20 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 20 | J260816 замена: A590108 | Болт с шайбой | 4 |
| 21 | 7033748 | Опора | 1 |
| 22 | 4346037 замена: 4338215 | Шайба | 2 |
| 22 | 4338215 | Шайба | 2 |
| 23 | J080830 замена: J900830 | Болт с шайбой | 2 |
| 23 | J080830 замена: A590108 | Болт с шайбой | 2 |
| 24 | J090830 | Болт с шайбой | 1 |
| 24 | J260830 замена: J900830 | Болт с шайбой | 1 |
| 24 | J260830 замена: A590108 | Болт с шайбой | 1 |
| 25 | 9753517 | Кронштейн | 1 |
| 26 | 9752471 замена: 9759816 | Стойка | 1 |
| 26 | 9759816 | Стойка | 1 |
| 28 | 8088517 замена: 8090588 | Кронштейн | 1 |
| 28 | 8090588 | Кронштейн | 1 |
| 29 | 7046306 | Опора | 1 |
| 29 | 7041736 | Опора | 1 |
| 30 | 8088734 | Опора | 1 |
| 31 | 8088649 | Кронштейн | 1 |
| 32 | 4476206 | Пластина | 1 |
| 33 | 9759089 | Тяга | 1 |
| 34 | 9759090 | Тяга | 1 |
| 35 | 4022697 замена: 4402852 | Стопорный палец | 3 |
| 35 | 4402852 | Стопорный палец | 3 |
| 36 | J250008 | Плоская шайба | 3 |
| 37 | J080816 замена: J900816 | Болт с шайбой | 1 |
| 37 | J080816 замена: A590908 | Болт с шайбой | 1 |
| 37 | J900816 замена: J900816 | Болт | 1 |
| 37 | J900816 замена: A590108 | Болт | 1 |
| 38 | J080820 | Болт с шайбой | 2 |
| 38 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 38 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 39 | 4346037 замена: 4338215 | Шайба | 3 |
| 39 | 4338215 | Шайба | 3 |
| 40 | 4364950 | Коллор | 1 |
| 41 | J090825 | Болт с шайбой | 3 |
| 41 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 41 | J260825 замена: A590108 | Болт с шайбой | 3 |
| 42 | 9759402 | Кронштейн | 1 |
| 43 | J080820 | Болт с шайбой | 1 |
| 43 | J080820 | Болт с шайбой | 3 |
| 43 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 43 | J260820 замена: A590108 | Болт с шайбой | 3 |
| 44 | J970835 | Болт | 1 |
| 44 | J780835 | Болт с внутренним шестигранником | 1 |
| 45 | J231108 | Гайка | 1 |
| 45 | M500807 | Гайка | 1 |
| 46 | 4479999 | Лист | 1 |
| 55 | J080825 замена: J900825 | Болт с шайбой | 2 |
| 55 | J080825 замена: A590908 | Болт с шайбой | 2 |
| 60 | A590908 | Пружинная шайба | 2 |
| 61 | J900830 | Болт | 2 |
| 62 | A590908 | Пружинная шайба | 3 |
| 64 | J900825 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
