Гидроцилиндр наклона отвала — HITACHI ZX35U

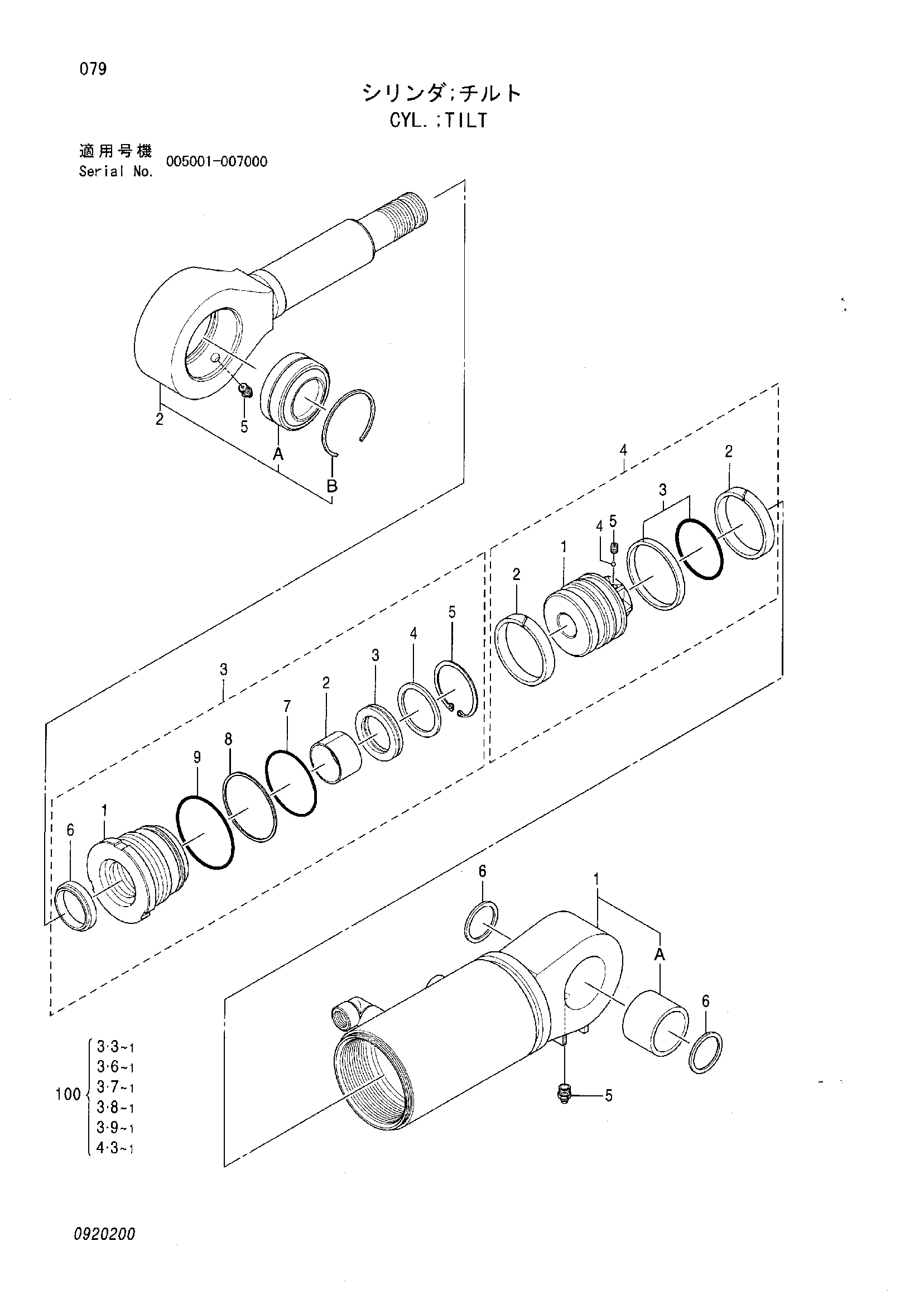

Заводская схема «Гидроцилиндр наклона отвала» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4446697 | Гидроцилиндр. наклон | 1 | |
| 1 | 0920201 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0920202 | Втулка | 1 |
| 2 | 0920203 | Шток поршня в сборе | 1 |
| 2A | 0920204 | Подшипник. спх.рол. | 1 |
| 2B | 0920205 | Стопорное кольцо | 1 |
| 3 | 0920206 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0481701 | Головка гидроцилиндра | 1 |
| 3-2 | 0478703 | Втулка | 1 |
| 3-3 | 0478704 | U-образная манжета | 1 |
| 3-4 | 0481702 | Манжета | 1 |
| 3-5 | 0481703 | Стопорное кольцо | 1 |
| 3-6 | 0662901 | Грязесъёмное кольцо | 1 |
| 3-7 | 0478706 | Уплотнительное кольцо | 1 |
| 3-8 | 0478707 | Опорное кольцо | 1 |
| 3-9 | 0478708 | Уплотнительное кольцо | 1 |
| 4 | 0920207 | Поршень в сборе | 1 |
| 4-1 | 0478716 | Поршень | 1 |
| 4-2 | 0478717 | Направляющее кольцо | 2 |
| 4-3 | 0478718 | Уплотнительное кольцо | 1 |
| 4-4 | 0478719 | Стальной шарик | 1 |
| 4-5 | 0478720 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 2 |
| 6 | 0478722 | Пылезащитное уплотнение | 2 |
| 100 | 0920208 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
