Основные гидролинии (1) — HITACHI ZX35U

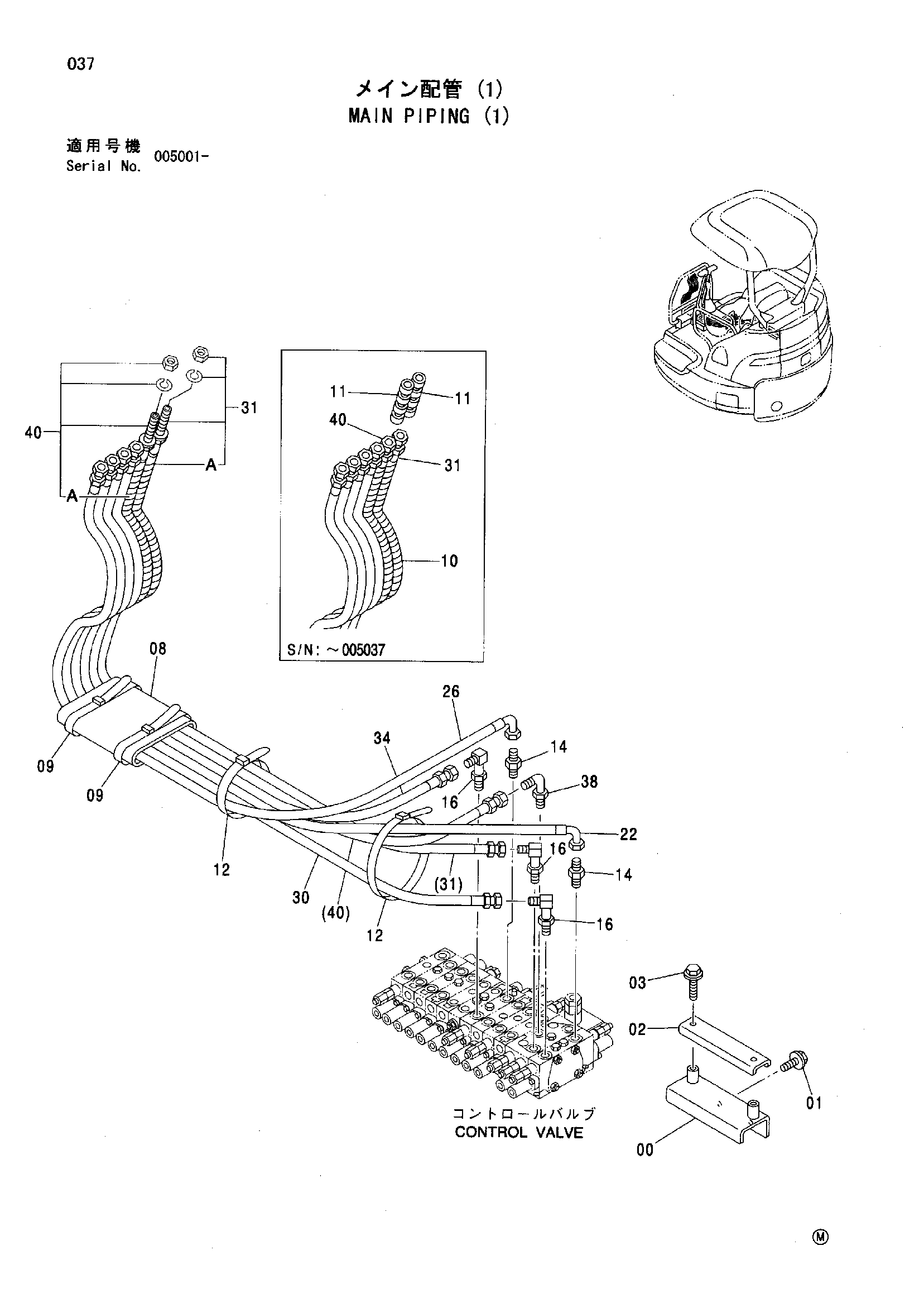

Заводская схема «Основные гидролинии (1)» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086688 | Кронштейн | 1 |
| 01 | J051025 | Болт с шайбой | 2 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 01 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 02 | 4467984 | Хомут | 1 |
| 03 | J090816 | Болт с шайбой | 2 |
| 03 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 03 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 08 | 4370544 | Сиденье резиновый | 1 |
| 09 | 4323613 | Ленточный зажим | 2 |
| 10 | 4320661 | Защитный кожух | 2 |
| 11 | 4433810 | Трубка | 2 |
| 12 | 4055312 | Ленточный зажим | 2 |
| 14 | 4042031 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4468520 | Угловой штуцер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4472933 | Шланг | 1 |
| 26 | 4472937 | Шланг | 1 |
| 30 | 4472941 | Шланг | 1 |
| 31 | 4472942 замена: 4479854 | Шланг | 1 |
| 31 | 4472942 замена: 4433810 | Шланг | 1 |
| 31 | 4472942 замена: 4479853 | Шланг | 1 |
| 31 | 4479854 | Шланг | 1 |
| 31A | 4320661 | Защитный кожух | 1 |
| 34 | 4472945 | Шланг | 1 |
| 38 | 4162917 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4476399 замена: 4479855 | Шланг | 1 |
| 40 | 4476399 замена: 4433810 | Шланг | 1 |
| 40 | 4476399 замена: 4479853 | Шланг | 1 |
| 40 | 4479855 | Шланг | 1 |
| 40A | 4320661 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
